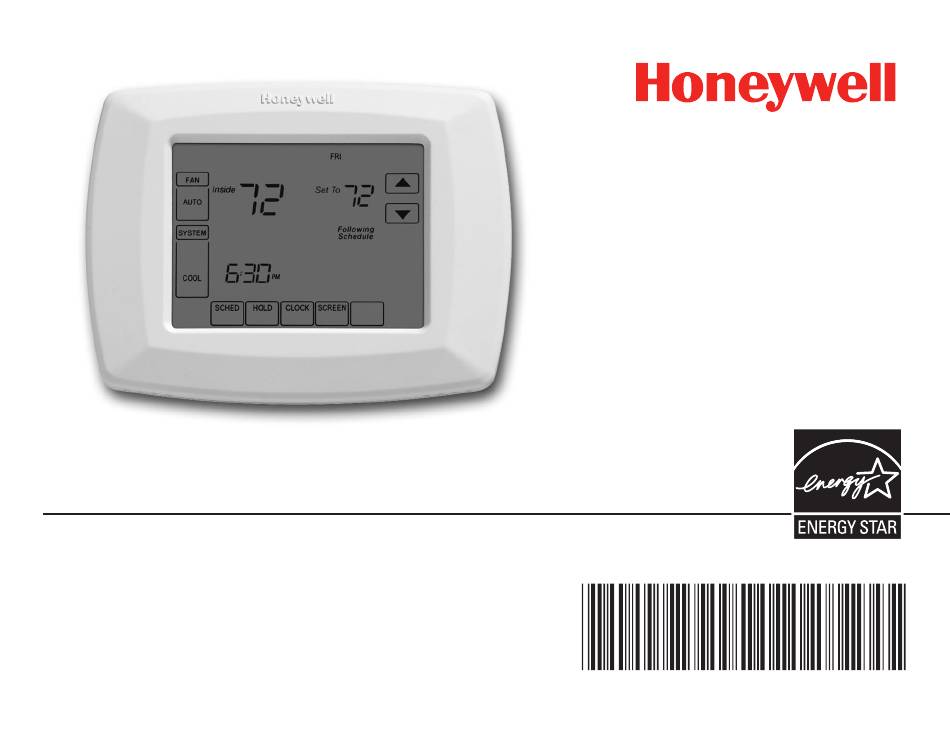

RTH8500
Touchscreen Programmable Thermostat
Installation
Guide
69-1902EF-1

Publicité

Table des Matières
loading

Manuels Connexes pour Honeywell RTH8500

Sommaire des Matières pour Honeywell RTH8500

  • Page 1 Installation Guide RTH8500 Touchscreen Programmable Thermostat 69-1902EF-1...

  • Page 2: Need Help

    For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Read and save these instructions. ® U.S. Registered Trademark. US Patent No. 6595430, D520,386 and other patents pending. Copyright © 2007 Honeywell International Inc. All rights reserved.

  • Page 3: Table Des Matières

    RTH8500 Table of contents Getting started System setup Installation tips ........... 2 How to change settings......16 Pre-installation checklist ......3 System settings ........17-23 Old thermostat removal Appendices Remove old thermostat ......5 In case of difficulty........24 Identify and label wires ......6 Customer assistance .......

  • Page 4: Installation Tips

    Installation Guide Installation is easy—even if you’ve never done it before! Your new thermostat has been designed for fast, easy installation. Just follow the simple, step-by-step instructions in the following pages. Install in three simple steps • Label wires and remove your old thermostat (see pages 5-6). •...

  • Page 5: Pre-Installation Checklist

    RTH8500 Pre-installation checklist Check to make sure your package includes the following items: RTH8500 thermostat Operating manual (wallplate attached to back) Wall anchors and mounting screws (2 each) Wire labels...
  • Page 6 Installation Guide Pre-installation checklist Required tools & supplies • No. 2 Phillips screwdriver • Small pocket screwdriver • Drill • Drill bit (3/16” for drywall, 7/32” for plaster) • Hammer • Pencil • Electrical tape • Level (optional) • Three fresh AAA alkaline batteries...

  • Page 7: Old Thermostat Removal

    RTH8500 Remove your old thermostat 1. Turn off power at heating/cooling system (or fuse/circuit-breaker panel). 2. Remove cover and thermostat, but leave wallplate with wires attached. Leave wallplate in place Is there a sealed tube containing mercury? If so, see inside front cover of this manual for proper disposal instructions.
  • Page 8 Installation Guide Label wires and remove old wallplate Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with the label matching the letter on your old thermostat. (Adhesive labels are supplied in your thermostat package.) Remove the old wallplate only after all wires are labeled.
  • Page 9 RTH8500 Remove wallplate Grasp top and bottom of wallplate and pull to remove from thermostat. Wallplate...
  • Page 10 Installation Guide Mark wallplate mounting position 1. Pull wires through 2. Level wallplate if desired. 3. Mark positions of wallplate. both screw holes.
  • Page 11 RTH8500 Mount wallplate 1. Drill holes at pencil-marked locations: 3/16” holes for drywall 7/32” holes for plaster. 2. Use hammer to tap anchors into holes until flush with wall. 3. Place wallplate over anchors and insert screws. Check level if desired,...
  • Page 12 Installation Guide Connect wires (typical installation) Remove metal jumper if you have both R and Rc wires. 1. Match each labeled wire with same letter on terminal. (Use HEAT PUMP letters if you have a heat pump system.) 2. Use a screwdriver to loosen screw terminals, insert wires, then tighten screws.
  • Page 13 RTH8500 Alternate wiring (conventional systems) If labels do not match terminals, connect wires as shown here (see notes, below). Remove metal jumper connecting R and Rc only if you must connect both R and Rc wires. If your old thermostat had both R and RH wires, remove metal jumper.
  • Page 14 Installation Guide Alternate wiring (for heat pumps only) If labels do not match letters on the thermostat, check the chart at right and connect to terminal as shown here (see notes, below). Leave metal jumper in place, connecting R & Rc terminals. If your old thermostat had both V and VR wires, stop now and contact a qualified contractor for help.

  • Page 15: Install Batteries

    RTH8500 Install batteries Install 3 fresh AAA alkaline batteries in back of thermostat. Back of thermostat...
  • Page 16 Installation Guide Remove tab and mount thermostat Remove tab. Align pins on back of thermostat with slots in wallplate, then push gently until thermostat snaps into place. TIP: If wires interfere when you try to mount the thermostat, push excess wire back into the wall opening.
  • Page 17 RTH8500 Set time/date and restore electrical power Press Press to set date to set time Press to set month Press 2006 1:00 to set year DONE DONE Press DONE to save changes Press DONE to save and exit TIP: Don’t forget to restore electrical power at the heating/cooling system,...

  • Page 18: System Setup

    Installation Guide System setup Inside Set To AUTO 2. Press and hold 1. Press SYSTEM. SYSTEM blank center key HEAT until the display 6:01 changes. Inside Set To AUTO DONE CANCEL Following SYSTEM Schedule 3. Change settings as Inside Set To Function Setting Outside...

  • Page 19: Date Setting

    RTH8500 System setup Year setting (first two digits) Function Press to change the first two digits of the year: 0120 Options: = Year 20xx = Year 21xx Year setting (second two digits) Function Press to change the last two digits of the year:...
  • Page 20 Installation Guide System setup Select system type Function Press to select your system type: 0170 Options: Heat/cool: Gas, oil or electric heating with central air conditioning. Heat pump: Single-stage heat pump (no backup or auxiliary heat). Heat only: Gas, oil or electric heat without central air conditioning. Heat only with fan: Gas, oil or electric heat without central air conditioning.
  • Page 21 RTH8500 System setup Heating fan control Function Press to select your heating system & fan control: 0180 Options: Gas or oil heat: Use this setting if you have a gas or oil heating system (system controls fan operation). Electric heat: Use this setting if you have an electric heating system (thermostat controls fan operation).
  • Page 22 Installation Guide System setup Heating cycle rate Function Press to select your heating system: 0240 Options: Gas or oil furnace: Use this setting if you have a standard gas or oil furnace that is less than 90% efficient. Electric furnace: Use this setting if you have an electric heating system. Hot water or high-efficiency furnace: Use this setting if you have a hot water system or a gas furnace of greater than 90% efficiency.
  • Page 23 RTH8500 System setup Manual/Auto changeover Function Press to select manual or automatic changeover: 0300 Options: Manual changeover (Heat/Cool/Off). Automatic changeover (Heat/Cool/Auto/Off). Note: System maintains minimum 3°F difference between heat and cool settings. CAUTION: To avoid possible compressor damage, set to option 0 if the outside temperature drops below 50°F (10°C).
  • Page 24 Installation Guide System setup Furnace filter change reminder Function This feature displays an alert to remind you to change the furnace filter. 0500 Press to set the desired reminder interval: Options: Off (no reminder to change furnace filter) Reminder after 10-day run time (about 1 month) Note: Press RESET Reminder after 30-day run time (about 3 months) to cancel the alert.

  • Page 25: Clock Format

    RTH8500 System setup Smart Response Technology (on/off) ® Function Press to turn this feature on or off (see Operating Manual for more 0530 information): Options: Clock format Function Press to set the clock display format: 0640 Options: 12-hour clock (i.e., “3:30 pm”)

  • Page 26: System Settings

    Installation Guide In case of difficulty If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Make sure fresh AAA alkaline batteries are properly installed (see page 13).
  • Page 27 RTH8500 In case of difficulty Heating or • Press SYSTEM to set system to Heat. Make sure the temperature is set cooling system higher than the Inside temperature. does not respond • Press SYSTEM to set system to Cool. Make sure the temperature is set lower than the Inside temperature.
  • Page 28 Installation Guide In case of difficulty Heat pump issues cool • Check Function 0190: Heat Pump Changeover Valve to make sure it is properly configured for your system (see page 19). air in heat mode, or warm air in cool mode Heating and cooling •...

  • Page 29: Customer Assistance

    RTH8500 Customer assistance For assistance with this product, please visit http://yourhome.honeywell.com call Honeywell Customer Care toll-free at 1-800-468-1502.

  • Page 30: Limited Warranty

    This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 31 RTH8500 1-year limited warranty Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT.
  • Page 32 Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. ® U.S. Registered Trademark. © 2007 Honeywell International Inc. US Patent No. 6595430, D520,386; other patents pending 69-1902EF—1 Rev. M.S. 03-07...
  • Page 33 Guide d’installation RTH8500 Thermostat programmable à écran tactile 69-1902EF-1...
  • Page 34 Vous faut-il de l’aide ? Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com ou appelez gratuitement l’assistance client d’Honeywell au 1-800-468-1502 Veuillez lire et conserver ces instructions. ® U.S. Marque déposée. Brevets US No. 6595430, D520,386 et autres brevets en instance.
  • Page 35 RTH8500 Table des matières Mise en train Mise en service et configuration Conseils d’utilisation ........2 Changement des configurations ..... 16 Éléments nécessaires ........ 3 Arrangements de système ....17-23 Démontage de l’ancien thermostat Annexes Dépose de l’ancien thermostat ....5 En cas de difficultés ........

  • Page 36: Installation En Trois Opérations Faciles

    Guide d’installation L’installation est facile ! Votre nouveau thermostat est conçu pour un montage rapide et facile. Suivez les explications simples et détaillées fournies dans les pages suivantes. Installation en trois opérations faciles • Étiquetage des fils et dépose de l’ancien thermostat (voir pages 5 à 6). •...

  • Page 37: Éléments Nécessaires À L'installation

    RTH8500 Éléments nécessaires à l’installation Assurez-vous que le paquet contient les éléments suivants : Thermostat RTH8500 Mode d’emploi (plaque de montage fixée au dos) Chevilles et vis de montage (2 de chaque) Etiquettes de fils...

  • Page 38: Outillage Et Matériel Nécessaires

    Guide d’installation Éléments nécessaires à l’installation Outillage et matériel nécessaires • Tournevis à pointe cruciforme N° 2 • Petit tournevis de poche • Perceuse • Mèche (3/16 po pour cloisons sèches, 7/32 po pour cloisons plâtre) • Marteau • Crayon •...

  • Page 39: Retirez L'ancien Thermostat

    RTH8500 Retirez l’ancien thermostat 1. Coupez le courant au niveau de l’installation de chauffage/de climatisation (ou du panneau de fusibles ou de disjoncteurs). 2. Retirez le boîtier et le thermostat. Laissez la plaque murale et les fils qui y sont fixés.

  • Page 40: Étiquetez Les Fils Et Retirez L'ancienne Plaque De Montage

    Guide d’installation Étiquetez les fils et retirez l’ancienne plaque de montage Débranchez les fils un par un à l’aide d’un tournevis. À mesure que vous les débranchez, enveloppez-les avec l’étiquette correspondant à la lettre de votre ancien thermostat. (Des étiquettes adhésives sont fournies dans l’emballage de votre thermostat.) Ne retirez l’ancienne plaque qu’une fois tous les fils étiquetés.

  • Page 41: Démontez Plaque De Montage

    RTH8500 Démontez plaque de montage Dessus de prise et bas de plaque de montage et tirez pour retirer la plaque du nouveau thermostat. Plaque de montage...

  • Page 42: Repérez La Position De Montage De La Plaque De Support

    Guide d’installation Repérez la position de montage de la plaque de support 1. Tirez les fils par la 2. Mettez la plaque de 3. Marquez la position des niveau. deux trous de vis. plaque de support.
  • Page 43 RTH8500 Montez la plaque 1. Percez des trous aux emplacements repérés au crayon 3/16 po pour les cloisons sèches 7/32 po pour le plâtre. 2. Entrez les chevilles dans les trous avec un marteau jusqu’à ce qu’elles soient de niveau avec le mur.

  • Page 44: Raccordez Les Fils (Installation Type)

    Guide d’installation Raccordez les fils (installation type) Retirez le cavalier en métal si vous 1. Faites correspondre fil et borne avez à la fois les fils « R » et « Rc ». portant la même lettre. (Employez les lettres de THERMOPOMPE si vous avez une thermopompe.) 2.

  • Page 45: Câblage Alternatif (Systèmes Conventionnels)

    RTH8500 Câblage alternatif (systèmes conventionnels) Si les étiquettes ne correspondent pas aux lettres du thermostat, consultez le tableau à droite et raccordez aux bornes comme indiqué ici (voir les remarques ci-dessous). Enlevez le cavalier entre R et Rc seulement si vous devez relier des fils de R et de Rc.

  • Page 46: Câblage Alternatif (Pour Thermopompes Seulement)

    Guide d’installation Câblage alternatif (pour thermopompes seulement) Si les étiquettes ne correspondent pas aux lettres du thermostat, consultez le tableau à droite et raccordez aux bornes comme indiqué ici (voir les remarques ci-dessous). Laissez le cavalier en place, en reliant des bornes de R et de Rc.

  • Page 47: Montez Les Piles

    RTH8500 Montez les piles Montez 3 piles alcalines neuves AAA à l’arrière du thermostat. En arrière du thermostat...

  • Page 48: Retirez L'onglet Et Montez Le Thermostat

    Guide d’installation Retirez l’onglet et montez le thermostat Retirez l’onglet. Alignez les broches qui se trouvent au dos du thermostat avec les fentes de la plaque, puis poussez avec précaution jusqu’à ce que le thermostat s’emboîte en place. NOTE : Si les fils s’y mêlent quand vous essayez de monter le thermostat, poussez le fil excessif de nouveau dans l’ouverture de mur.

  • Page 49: Réglez L'heure/Date Et Courant Électrique De Restauration

    RTH8500 Réglez l’heure/date et courant électrique de restauration Appuyez Appuyez pour régler pour régler la date l’heure Appuyez pour régler le mois 2006 1:00 Appuyez pour régler l’année DONE DONE Appuyez DONE pour Appuyez DONE pour sauvegarder les modifications sauvegarder et quitter NOTE : N’oubliez pas de reconstituer le courant électrique au système de...

  • Page 50: Configuration D'installation

    Guide d’installation Configuration d’installation Inside Set To AUTO 2. Appuyez sur la touche 1. Appuyez SYSTEM. SYSTEM centrale blanche HEAT et continuez à le 6:01 faire jusqu’à ce que l’affichage change. Inside Set To DONE CANCEL AUTO Inside Set To 3.

  • Page 51: Programmation De L'année (Deux Derniers Chiffres)

    RTH8500 Configuration d’installation Programmation de l’année (deux premiers chiffres) Fonction Appuyez pour modifier les deux premiers chiffres de l’année. 0120 Choix : = Année 20xx = Année 21xx Programmation de l’année (deux derniers chiffres) Fonction Appuyez pour modifier les deux derniers chiffres de l’année.

  • Page 52: Type D'installation

    Guide d’installation Configuration d’installation Type d’installation Fonction Appuyez pour choisir votre type de système. 0170 Choix : Chauff./Clim. : Gaz, pétrole ou chauffage électrique avec la climatisation. Thermopompe : 1 chauffage (pas de chauffage aux.). Chauff. seulement : Gaz, pétrole ou chauffage électrique sans la climatisation. Chauffage seulement avec ventilateur (gaz, pétrole ou chauffage électrique).

  • Page 53: Vanne D'inversion (Pour Thermopompes Seulement)

    RTH8500 Configuration d’installation Commande du ventilateur de chauffage Fonction Appuyez pour choisir votre système de chauffage/ventilateur. 0180 Choix : Chauffage gaz/pétrole : Système gaz/pétrole (opération de ventilateur de commandes de système). Chauffage électrique : (Le thermostat commande l’opération de ventilateur).

  • Page 54: Taux De Cycle De La Chaleur De Secours (Thermopompes Seulement)

    Guide d’installation Configuration d’installation Longueur des cycles de chauffage Fonction Appuyez pour choisir votre type de système de chauffage. 0240 Choix : Four de gaz/pétrole : Four standard de gaz ou de pétrole qui est moins de 90% efficace Four électrique : Pour les systèmes de chauffage électriques Eau chaude/four à...

  • Page 55: Format De La Température (° F/° C)

    RTH8500 Configuration d’installation L’inversion manuel ou automatique Fonction Appuyez pour choisir l’inversion manuelle ou automatique. 0300 Choix : L’inversion manuel (Heat/Cool/Off). L’inversion automatique (Heat/Cool/Auto/Off). Note : Le système maintient la différence 3° F minimum entre la chaleur et les arrangements frais.

  • Page 56: Rappel De Changement Du Filtre De La Chaudière

    Guide d’installation Configuration d’installation Rappel de changement du filtre de la chaudière Fonction Cette fonction affiche une alerte pour vous rappeler de changer le filtre de la 0500 chaudière. Appuyez pour choisir l’intervalle désiré de rappel. Choix : Arrêt (pas de rappel de changer le filtre de la chaudière). Rappel au bout de 10 jours de fonctionnement (1 mois).

  • Page 57: Format D'horloge

    RTH8500 Configuration d’installation Smart Response Technology (marche/arrêt) ® Fonction Appuyez pour tourner ce dispositif sur ou au loin (voir le operating manual 0530 pour plus d’information). Choix : Marche Arrêt Format d’horloge Fonction Appuyez pour choisir le format d’horloge. 0640...

  • Page 58: En Cas De Difficultés

    Guide d’installation En cas de difficultés En cas de difficultés avec le thermostat, veuillez essayer les suggestions ci-dessous. La plupart des problèmes se corrigent facilement en quelques instants. Affichage vide • Vérifiez que des piles alcalines AAA neuves sont correctement installées (voir page 13).
  • Page 59 RTH8500 En cas de difficultés L’installation de • Appuyez sur SYSTEM pour configurer l’installation pour chauffage chauffage ou de (Heat). Assurez-vous que le réglage de température est supérieur à la température intérieure. climatisation ne réagit pas • Appuyez sur SYSTEM pour configurer l’installation pour climatisation (Cool).
  • Page 60 Guide d’installation En cas de difficultés Thermopompe • Vérifiez Fonction 190 : Vanne d’inversion de la thermopompe pour vous assurer qu’elle est convenablement configurée pour votre émet de l’air installation (voir page 19). froid en mode chauffage et de l’air chaud en mode climatisation •...

  • Page 61: Assistance À La Clientèle

    RTH8500 Assistance à la clientèle Pour obtenir de l’assistance, visitez http://yourhome.honeywell.com ou appelez gratuitement le service clients d’Honeywell au 1-800-468-1502.

  • Page 62: Garantie Limitée D'un An

    (i) le retourner, avec le reçu d’achat ou une autre preuve d’achat datée, à l’endroit où il a été acheté, ou (ii) téléphoner au Centre de service à la clientèle de Honeywell au 1 800 468-1502. Le Centre décidera alors s’il faut retourner le produit à l’adresse suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr.
  • Page 63 Pour toute question au sujet de la garantie, écrire au Bureau de relations avec les clients de Honeywell à l’adresse suivante : 1985 Douglas Dr., Golden Valley, MN 55422 ou téléphoner au 1 800 468-1502. Au Canada, écrire à l’adresse : Retail Products ON15-02H, Honeywell Limited/ Honeywell Limitée, 35, Promenade Dynamic, Toronto (Ontario) M1V4Z9.

  • Page 64: Systèmes D'automatisation Et De Contrôle

    Imprimé aux É.-U. sur du papier recyclé contenant au moins 10 % de fibres de papier recyclées après consommation. ® Marque déposée aux É.-U. © 2007 Honeywell International Inc. Brevet américain N . 6595430, D520,386 et autres brevets en instance 69-1902EF—1 Rev. M.S. 03-07...
