Votre nouvelle perceuse à percussion a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité
d'emploi et sécurité d'utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement
robuste et sans problème.
AVERTISSEMENT :
manuel d'utilisation avant d'employer ce produit.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE

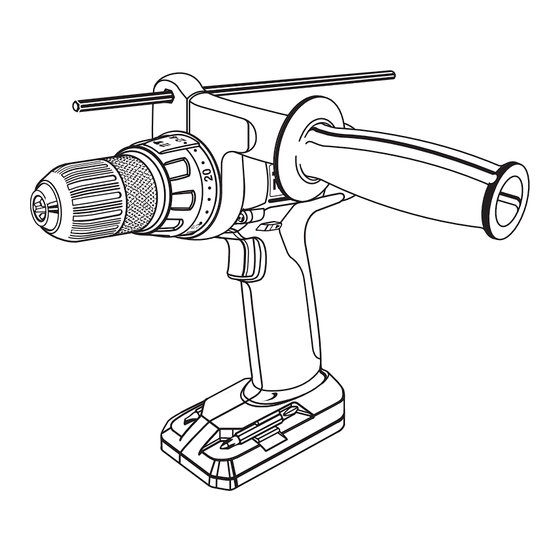

MANUEL D'UTILISATION
PERCEUSE À PERCUSSION 18 VOLTS
3 VITESSES DE 1/2 po
P220
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le
BATTERIES ET CHARGEURS
VENDUS SÉPARÉMENT
Publicité
Table des Matières
Manuels Connexes pour Ryobi P220
Sommaire des Matières pour Ryobi P220
- Page 1 VENDUS SÉPARÉMENT Votre nouvelle perceuse à percussion a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à...
-
Page 2: Table Des Matières
POLITIQUE D’ÉCHANGE DE 30 JOURS : En cas de défaillance due à des vices de matériaux ou de fabrication au cours des 30 jours suivant la date d’achat, l’acheteur pourra faire réparer tout outil électrique RYOBI au titre de cette garantie ®... -
Page 3: Règles De Sécurité Générales
BLOC DE BATTERIES CHARGEUR Déconnecter le bloc de batteries et mettre le (P100) (P110) commutateur en position d’arrêt ou de verrouillage P220 130255004 1423701, 140237023 avant d’effectuer des réglages, de changer ou 140237021 d’accessoire ou de remiser l’outil. Ces mesures de sécurité... -
Page 4: Dépannage
RÈGLES DE SÉCURITÉ GÉNÉRALES DÉPANNAGE Vérifier qu’aucune pièce mobile n’est mal alignée, grippée ou brisée et s’assurer qu’aucun autre Le dépannage des outils doit être confié exclusivement problème risque d’affecter le bon fonctionnement à un personnel qualifié. Les réparations ou entretiens de l’outil. -
Page 5: Règles De Sécurité Concernant Le Chargeur
RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR plastique. Ces liquides contiennent des produits chimiques AVERTISSEMENT ! susceptibles d’endommager, d’affaiblir ou de détruire le plastique. LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS. Le N’utiliser un cordon prolongateur qu’en cas d’absolue non-respect de toutes les instructions ci-dessous peut entraîner nécessité. -
Page 6: Symboles
SYMBOLES Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION/EXPLICATION Volts Tension Ampères Intensité... - Page 7 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.
-
Page 8: Caractéristiques
CARACTÉRISTIQUES FICHE TECHNIQUE Mamdrin ..................................1/2 po Moteur ..................................18 V c.c. Commutateur ..............................Vitesse variable Boîte d’engrenages ..............................3 vitesses Vitesse à vide ..............Basse (0 à 370/min), haute (0 à 750/min), super (0 à 2200/min) Vitesse de percussion ....Basse (0 à 5920 coups/min), haute (0 à 12000 coups/min), super (0 à 35200 coups/min*) Alimentation du chargeur .................... - Page 9 CARACTÉRISTIQUES VEILLER À BIEN CONNAÎTRE LA PERCEUSE JAUGE DE PROFONDEUR À PERCUSSION Une jauge, montée sur la poignée auxiliaire, permet de Voir la figure 1. mesurer la profondeur des trous percés. Avant d’essayer d’utiliser ce produit, se familiariser avec POIGNÉE AUXILIAIRE toutes ses fonctions, tous ses dispositifs de sécurité...
-
Page 10: Assemblage
ASSEMBLAGE DÉBALLAGE AVERTISSEMENT : Ce produit a été expédié complètement assemblé. Si des pièces manquent, ne pas utiliser cet outil avant Avec précaution, sortir l’outil et les accessoires de la qu’elles aient été installées. Ne pas prendre cette boîte. S’assurer que toutes les pièces figurant sur la liste précaution pourrait entraîner des blessures graves. -
Page 11: Charge D'un Bloc De Batteries Froid
REMARQUE : Si les batteries ne se rechargent pas dans ROUGE TÉMOIN JAUNE des conditions normales, les retourner, ainsi que le chargeur et le stand au centre de réparations Ryobi agréé le plus proche pour une vérification électrique. Fig. 2 Ne recharger le bloc de batteries qu’avec l’appareil BLOC DE BATTERIES DANS LE CHARGEUR recommandé. -
Page 12: Charge D'un Bloc De Batteries Chaud
D’UN BLOC DE BATTERIES FROID ». Si les batteries ne se LOQUETS rechargent pas dans des conditions normales, les retourner, ainsi que le chargeur et le stand au centre de réparations Ryobi agréé le plus proche pour une vérification électrique. INSTALLATION DU BLOC DE BATTERIES Voir la figure 4. - Page 13 UTILISATION INSERTING BITS Voir la figure 6. FORET Verrouiller la gâchette en mettant le sélecteur de rotation COLLET DU MANDRIN DESSERAGE en position centrale. (Libération) Ouvrir les mors du mandrin suffisamment pour pouvoir insérer l’embout à utiliser. REMARQUE : Ouvrir les mors en tournant le collet du mandrin vers la gauche.
-
Page 14: Réglage De La Poignée Auxiliaire
UTILISATION AVERTISSEMENT : La perceuse à percussion ne doit jamais être branchée sur le secteur lors de l’assemblage de pièces, des opérations de réglage, du nettoyage, de l’entretien ou lorsqu’elle n’est pas en usage. Débrancher l’outil afin d’empêcher tout démarrage accidentel pouvant causer des blessures graves. -
Page 15: Réglage Du Couple
UTILISATION RÉGLAGE DU COUPLE Voir la figure 11. MODE DE PERCUSSION La perceuse est dotée d’un embrayage à couple réglable permettant d’enfoncer différents types de vis dans différents matériaux. Régler le couple selon le besoin. Nous POUR RÉDUIRE MODE DE PERÇAGE recommandons d’utiliser des forets à... - Page 16 UTILISATION PERÇAGE Voir la figure 13. Pour percer, procéder comme suit : Bloquer la pièce de travail dans un étau ou avec des serre-joint, pour l’empêcher de tourner avec le foret. Tenir la perceuse fermement et placer la pointe du foret à...
-
Page 17: Entretien
ENTRETIEN AVERTISSEMENT : MORS DU MAILLET MANDRIN Utiliser exclusivement des pièces Ryobi d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’outil. AVERTISSEMENT : Toujours porter des lunettes de sécurité munies d’écrans latéraux lors de l’utilisation d’outils motorisés ou des opérations de nettoyage à... -
Page 18: Serrage Du Mandrin
ENTRETIEN SERRAGE DU MANDRIN Insérer la clé hexagonale dans le mandrin et serrer fermement les mors. Voir les figures 14 et 15. Frapper la clé vers la droite d’un coup sec avec un maillet. Le mandrin peut se desserrer sur la broche et se mettre à Ceci serre le mandrin sur la broche. - Page 19 NOTES...
-
Page 20: Réparation
Lors de toute commande de pièces détachées, fournir les informations suivantes : P220 • NUMÉRO DE MODÈLE • NUMÉRO DE SÉRIE Ryobi est une marque déposée de Ryobi Limited utilisée sous licence. ® ONE WORLD TECHNOLOGIES, INC. 1428 Pearman Dairy Road, Anderson, SC 29625 États-Unis Téléphone 1-800-525-2579 www.ryobitools.com 983000-541...
