Sommaire des Matières pour ENHANCED VISION Pebble HD
- Page 1 MODE D’EMPLOI MODE D’EMPLOI MODE D’EMPLOI...

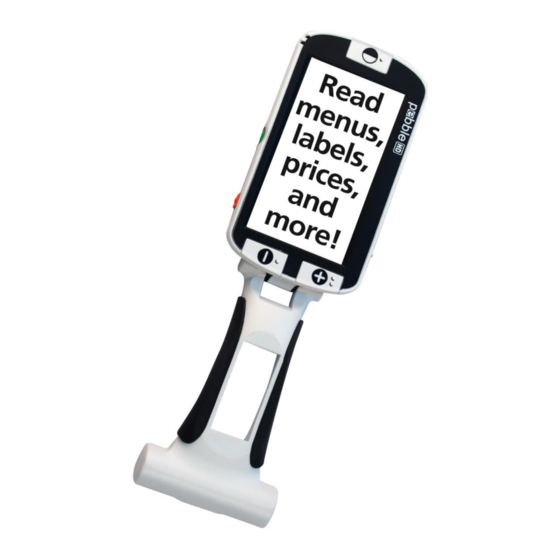

- Page 2 Pesant moins de 210 g, et assez petit pour tenir dans votre poche ou dans votre sac à main, Pebble HD est le compagnon idéal pour fournir un grossissement n’importe où.
- Page 3 AVIS DE CONFORMITE FCC Ce dispositif est conforme à la partie 15 des règles FCC. Son utilisation est soumise aux deux conditions suivantes: (1) cet appareil ne doit pas causer de brouillage préjudiciable, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
-
Page 4: Table Des Matières
SOMMAIRE CONSIGNES DE SECURITE ................5 CONTENU DU PEBBLE HD & CONTROLE ........... 6 UTILISATION DE PEBBLE HD ............... 8 Connexion de l’adaptateur AC/chargeur d’alimentation ......... 8 ALIMENTATION.................... 8 CHARGEMENT DE LA BATTERIE ............... 9 Etats des Indicateurs de charge de la batterie intégrée ....... 10 Allumer et éteindre l’appareil .............. -
Page 5: Consignes De Securite
Suivez toutes les mises en garde, avertissements et instructions marquées sur le produit. Prenez soin du Pebble HD lors de l'utilisation à l'extérieur. Il ne doit pas être exposé à des changements de température ou d'humidité extrêmes ou rapides. -
Page 6: Contenu Du Pebble Hd & Controle
CONTENU DU PEBBLE HD & CONTROLE Référez-vous aux illustrations en page suivante pour contrôler le contenu de l’emballage. En dehors de ce mode d’emploi, vous trouverez les pièces suivantes : 1. Pebble HD 2. Lingette 3. Etui de protection avec attache ceinture 4. - Page 7 Page | 7...
-
Page 8: Utilisation De Pebble Hd
à un port USB de votre PC. (Figure 2) Figure 2 ALIMENTATION Sont inclus dans la boîte de votre Pebble HD les différents types de prise murale selon les pays. 1) Pour installer, choisissez la bonne prise pour votre pays (Figure 1). -
Page 9: Chargement De La Batterie
Il est recommandé de laisser l’appareil branché au chargeur d’alimentation lorsqu’il n’est pas utilisé afin de charger la batterie. Votre Pebble HD sera toujours prêt à être utilisé. Il n’est pas possible de surcharger la batterie incluse. -
Page 10: Etats Des Indicateurs De Charge De La Batterie Intégrée
Orange Batterie faible – Sur batterie seulement Remarque : Lorsque la batterie de votre Pebble HD devient faible, (environ 15 minutes avant l'arrêt), l'icône de batterie s’affiche pendant 2 secondes à 5 minutes d’intervalles. Un « ding » se fait entendre (si l’annonce vocale est activée) lorsque l'icône de batterie s'affiche la première fois (pas à... -
Page 11: Fonctions Du Pebble Hd
[MODE] et Rouge [FREEZE]) Ceci indiquera que les boutons devront être appuyés simultanément. Paramétrer l’Heure/Date Le Pebble HD peut mémoriser et afficher l’heure et la date actuelle une fois réglée. Pour régler l’heure/date : 1) Entrez dans le menu en appuyant sur les boutons [MODE] et Rouge [FREEZE]. -
Page 12: Modes De Couleur
Il y a 5 niveaux de zoom sur le Pebble HD. En appuyant et maintenant le bouton [+] ou [-] pendant plus d’une seconde active le mode zoom continu MODES DE COULEUR Suivez la procédure suivante pour sélectionner le mode de couleur de l’image sur l’écran LCD :... -
Page 13: Sauvegarder Une Image
Eteindre votre Pebble HD vous enlèvera l’image en pause. Sauvegarder une image Vous pouvez également sauvegarder une image (environ 200) sur le Pebble HD pour la revoir plus tard. Appuyez et maintenez le bouton Rouge [FREEZE] pendant 2-3 secondes. Vous entendrez une sonnerie et le message «... -
Page 14: Transférer Des Images Vers Votre Pc
Transférer des images vers votre PC : Pebble HD permet de transférer toutes vos images conservées sur votre PC. Ceci vous permet de conserver ou de partager ces images. Suivez la procédure suivante pour transférer vos images sauvegardées vers le PC. -
Page 15: Utiliser L'étui De Protection
Ajuster la poignée Pebble HD a une poignée ajustable, lequel peut se tourner à 210°, qui vous permet de facilement grossir une large variété d’objet dans divers positions. Référez-vous à l’illustration ci-dessous pour plus d’information sur la façon que la poignée peut être positionnée selon vos besoins. - Page 16 Position Lecture (entièrement fermée) Fermez complètement la poignée en le repliant. Cette position convient pour la lecture d’un livre, d’une brochure et d’autre texte imprimé. (Figure 1a & 1b) Position Portable (ouvert à 180°) Ouvrez la poignée comme montré ci-dessous. Cette position convient pour un grossissement d’une grande variété...
- Page 17 Position Mains libre/Bureau Ouvrez la poignée légèrement pour une utilisation mains libre posée sur le bureau. Cette position convient lorsque vos mains sont occupées par d’autres taches. (Figure 4a, 4b & 4c) Page | 17...
-
Page 18: Utilisation Du Menu
être utilisé normalement Ajuster la luminosité du LCD Votre Pebble HD est paramétré sur le niveau 5 de luminosité sur l’écran LCD quand il est livré de l’usine. Si vous désirez, suivez la procédure suivante pour ajuster manuellement la luminosité... - Page 19 Remarque : En baissant la luminosité du LCD vous pouvez prolonger l’autonomie du Pebble HD. Activer/désactiver «Frappe sonore» Lorsque cette option est activée chaque appui sur un bouton de Pebble HD émet un son. 1) Entrez dans le menu du Pebble HD en appuyant les boutons [MODE] et Rouge [FREEZE].
- Page 20 Pebble HD supporte plusieurs langues qui peuvent être sélectionnées dans le menu «Sélection langue». La langue qui est sélectionnée sera la langue principale pour Pebble HD. Les messages et menus qui s’afficheront sur Pebble HD seront dans la langue qui a été sélectionnée dans le menu.
- Page 21 4) Dans ce menu vous pouvez : a) Voir le numéro de série de l’appareil et les versions du firmware/software b) Restaurer les paramètres par défaut du Pebble HD en tournant la [Molette de défilement] vers la droite jusqu’à Paramètres d’usine puis appuyez le bouton [+].
-
Page 22: Caracteristiques Techniques
~207g pour Pebble HD 4.3’’ Plages de grossissement : 4.5x, 5.5x, 7.8x, 9.4x, 13.4x, 16.2x 20x (pour Pebble HD 4.3’’) La liste des plages de grossissement au-dessus correspond à la position fermée de la poignée ajustable. Le grossissement minimum peut être réduit à 2x quand la poignée ajustable est entièrement dépliée. - Page 23 Batterie : 1x 3.7V batterie rechargeable Li-Ion, 3100mAh (Inclus dans Pebble HD) Estimation du temps de charge : ~4 heures (en veille), ~5.5 heures (en fonctionnement), ~9.5 heures (PC USB) Estimation du temps d’utilisation : (Batterie entièrement chargée)** ~2.5 à 3 heures d’autonomie (dépend du paramètre de la luminosité du LCD) ~500-1000 cycles de vie de chargement Chargeur d’alimentation Secteur :...
-
Page 24: Conditions De Garantie
CONDITIONS DE GARANTIE Enhanced Vision est reconnu pour la qualité de ses produits et de ses services. Avant toute expédition, nos appareils sont vérifiés et contrôlés à plusieurs niveaux par notre service technique. Nous garantissons l’appareil contre tous les défauts matériels et de fabrication dans le cadre d'une utilisation normale de l'appareil et conformément aux instructions données... -
Page 25: Depannage
Nettoyez l’écran LCD et/ou la lentille de la caméra en utilisant la lingette incluse. Ajustez la distance du Pebble HD de votre support de lecture ou ajustez l’angle de la poignée si besoin pour améliorer la qualité de l’image (focus) ... -
Page 26: Procédure De Service Après-Vente
L’appareil devient chaud au touché Votre Pebble HD intègre une caméra, un LCD et une batterie rechargeable dans un très petit ensemble, mais il est conçu pour être complètement sûr et ne risque pas de prendre feu ou de s’endommager. Il est normal que le Pebble HD devienne chaud (de temps en temps très chaud) après une longue d’utilisation Cependant, Il... - Page 27 Notes ------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------- Page | 27 ------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------...
- Page 28 Tel. +49 (0) 6078 969827-0 (DE Office) Fax +49 (0) 6078 969827-33 (DE Office) MAN-0770-00-FR February, 2014 Copyright © 2011 by Enhanced Vision. All rights reserved. Product specifications subject to change without prior notice. MAN-0770-00-FR February, 2014 Copyright © 2011 by Enhanced Vision. All rights reserved. Product...
