3 Utilisation
3.1 Première Mise au point

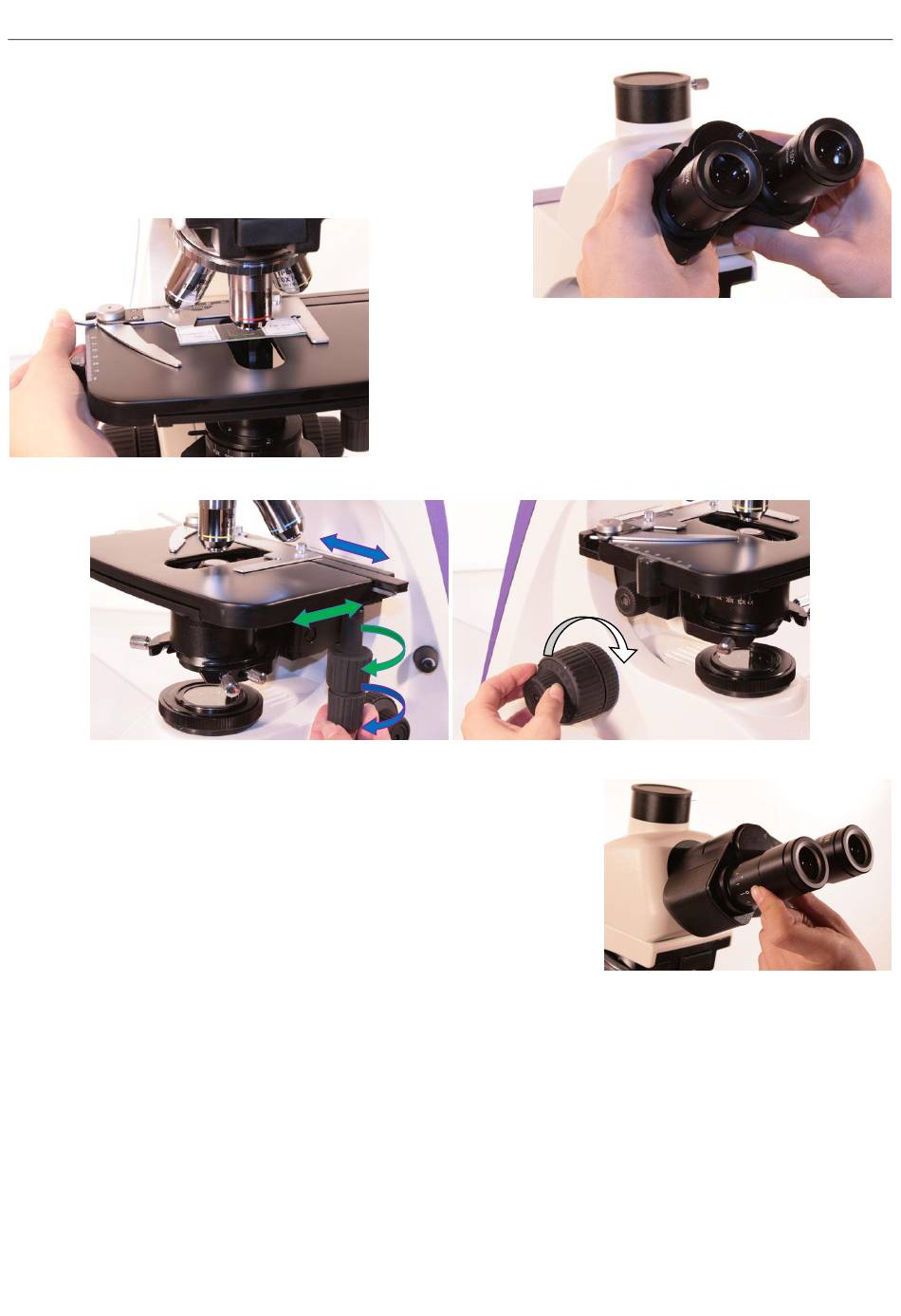

Placez vos yeux au niveau des oculaires (1), et réglez l'écartement
inter-pupillaire (2) (correspondant à l'écartement de vos yeux) de
manière à ne voir qu'un seul cercle dans le champ de vision.
Placez votre lame sur la platine porte-objet (5) comme indiqué sur
la photo ci-dessous.
3.2 Adaptation à votre vue
Selon les utilisateurs, il est parfois nécessaire d'affiner la mise au point pour
chaque œil. Avant tout, positionnez les bagues graduées au niveau des
oculaires (1) sur la position « 0 ». Après avoir fait une première mise au point
en observant avec les deux yeux, fermez le droit. Affinez alors la mise au
point pour l'œil gauche en faisant tourner la bague présente sur l'oculaire.
Fermez ensuite l'œil gauche et effectuez le même réglage pour l'œil droit.
3.3 Effectuer des observations
Après ces réglages, vous pouvez utiliser les grossissements supérieurs en
faisant tourner la tourelle (3) pour sélectionner les autres objectifs. Prenez
soin, à chaque fois, d'adapter le réglage du condenseur (6) en fonction de l'objectif sélectionné.
3.4 Cas des objectifs à immersion
Pour atteindre les grossissements les plus forts, il est nécessaire d'utiliser un objectif à immersion (le plus souvent
100x) pour avoir une image de bonne qualité. Avant d'utiliser cet objectif, positionner correctement votre échantillon à
l'aide des commandes X/Y de la platine mobile (7) à un moindre grossissement. Descendez ensuite la platine porte-
objet (5) à l'aide la molette macro-métrique (12) et déposez une goutte d'huile à immersion sur votre sujet
d'observation. Amenez l'objectif 100x dans l'axe optique et faites remonter la platine avec grande précaution, à l'aide
la molette macro-métrique (12), jusqu'à ce que l'objectif soit en contact avec l'huile. Repositionnez vos yeux au niveau
des oculaires et faites la mise au point à l'aide de la molette micrométrique (13). Cette opération est délicate et
demande beaucoup de soins et de méthode.
Commencez au grossissement le plus faible (40x). Tournez la
tourelle (3) pour positionner l'objectif 4x (4) au-dessus de la lame.
Centrez l'échantillon à l'aide des commande X/Y de la platine
mobile (7 voir ci-dessous). Effectuez une première mise au point
grossière à l'aide la molette macro métrique (12) puis affinez la
avec la molette micrométrique (13). Cf. illustrations ci-dessous.
- 6 -
