2 Installation
IMPORTANT : Avant toute utilisation retirez les deux vis qui maintiennent en place la platine mobile et le
condenseur comme indiqué sur la couverture de ce manuel.

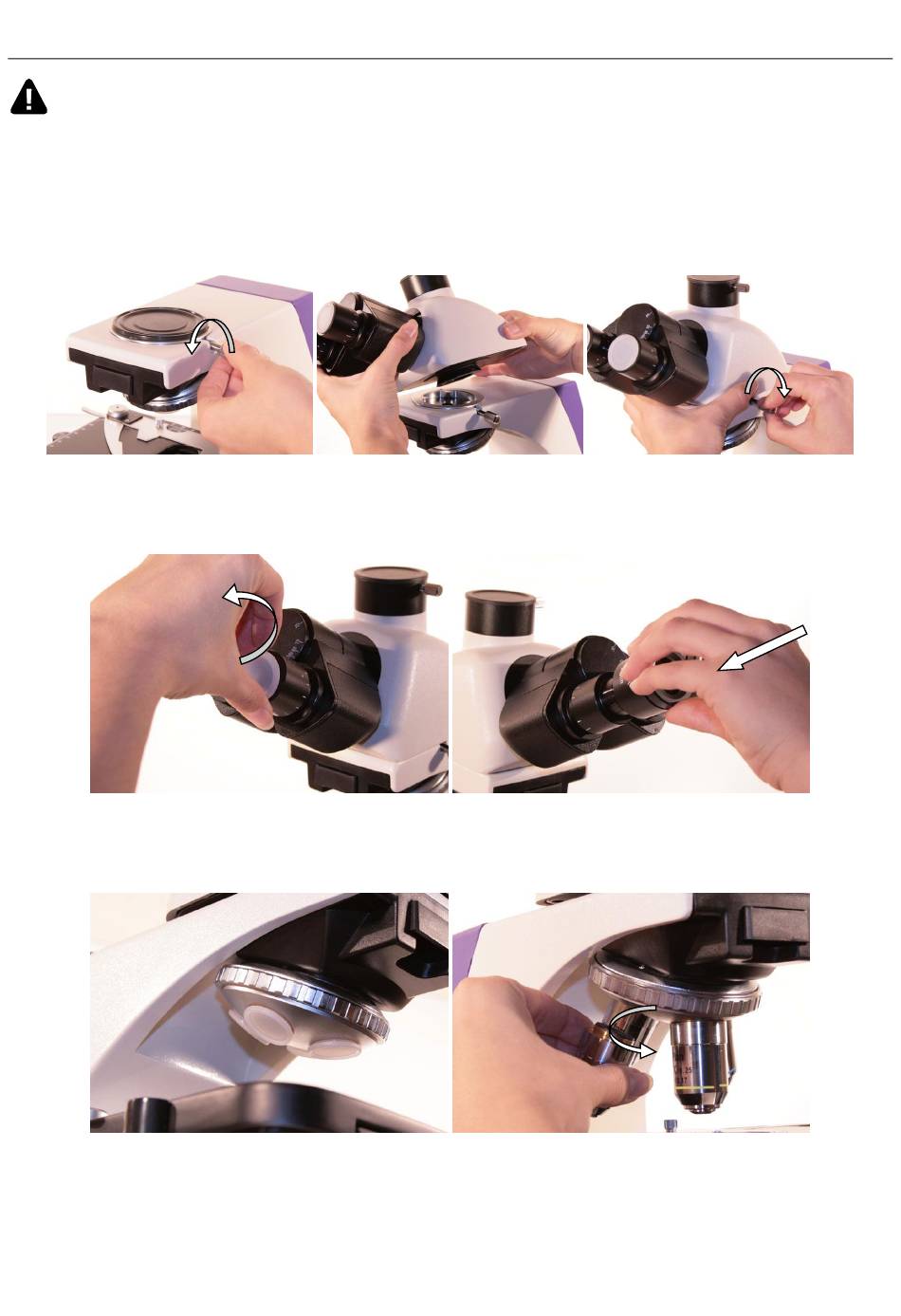

2.1 Installation de la tête optique
Dévissez, sans la retirer, la vis de fixation de la tête oculaire (10) (cf. photos ci-dessous) et retirez le capuchon noir.
Enclenchez ensuite la tête optique en l'inclinant d'un côté (voir ci-dessous) puis resserrez la vis. Vous pouvez choisir
d'orienter la tête optique vers l'avant ou vers l'arrière. Assurez-vous que la vis de fixation est suffisamment serrée
pour maintenir la tête optique en place avant de la lâcher.
2.2 Installation des oculaires
Une fois la tête optique installée, retirez les caches de protection qui obturent les tubes optiques et insérez à leur
place les oculaires en les faisant simplement glisser (voir ci-dessous).
2.3 Installation des objectifs
Pour monter les objectifs, retirez les caches de protection présents sur la tourelle (photo de gauche ci-dessous) et
vissez sans forcer les objectifs aux emplacements libérés, comme indiqué sur les photos ci-dessous.
2.4 Eclairage
Branchez le câble d'alimentation (inclus) à l'arrière du microscope et sur le secteur (230VAC, 50Hz). Pour allumer et
éteindre le système d'éclairage, utiliser l'interrupteur situé en bas du panneau arrière du microscope. Pour régler
l'intensité de l'éclairage utilisez la molette située sur le côté droit (14). Il est recommandé de travailler avec une
intensité d'environ 80%.
- 4 -
