1. Présentation
1.1 Caractéristiques

Tête trinoculaire, inclinée à 30°

Distance inter-pupillaire : 48~75 mm

Oculaires : 10x / 22mm

Objectifs Plan à l'infini :
o
4x,
o
10x,
o
40x (rétractable),
o
100x (rétractable, immersion)

Mise au point macro et micrométrique

Diaphragme à iris, ouverture numérique 1.25

Platine mobile sur axes X/Y, de grande taille (22 x 14.5 cm)

Amplitude de mouvement X/Y : 5.5 x 7.5 cm

Eclairage LED 3 Watts à intensité réglable

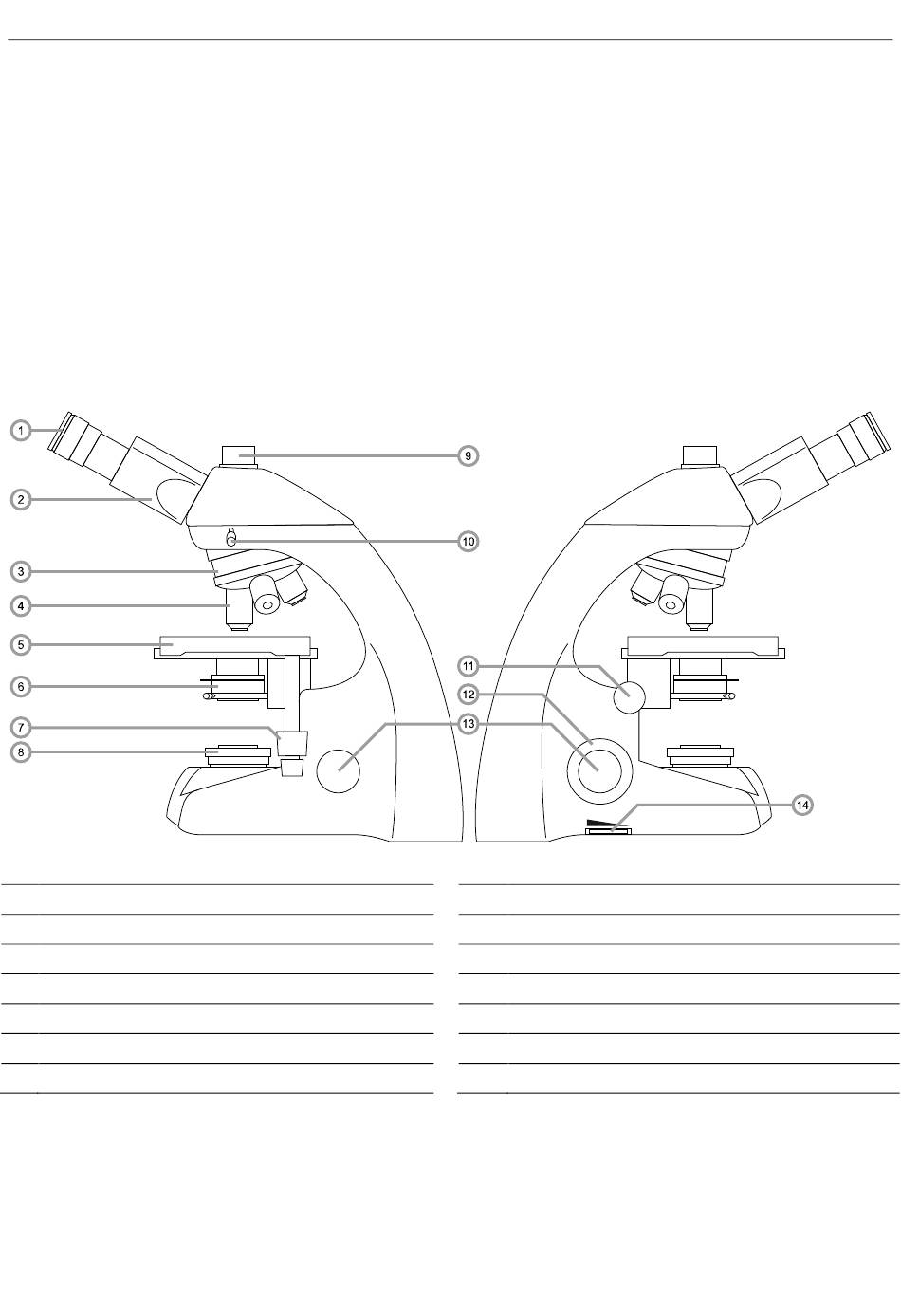

1.2 Vue d'ensemble

1 Oculaires
2 Blocs de réglage inter-pupillaire
3 Tourelle porte-objectifs
4 Objectif(s)
5
Platine porte-objet mobile en X/Y
Condenseur et diaphragme d'ouverture
6
7 Commandes X/Y de la platine porte-objet
8 Diaphragme de champ
9 Sortie « trinoculaire »
10 Vis de fixation de la tête optique
11 Molette de réglage de la hauteur du condenseur
12
Molette de mise au point macro-métrique
13 Molette de mise au point micrométrique
Molette de réglage de l'intensité de l'éclairage
14
