EXTENSION 4I / 2O
NTR 759
Cette notice contient des textes, des diagrammes et des explications qui aideront l'utilisateur à utiliser
correctement les extensions.
Il est indispensable qu'elle soit lue et comprise avant d'installer ou d'utiliser l'unité.
Le Manuel d'Installation NTR 756 et le Didacticiel du MILLENIUM II fournissent des informations plus détaillées.
1. Introduction
Les extensions « TOUT OU RIEN » sont des extensions 4 entrées et 2 sorties relais connectées exclusivement
sur les MILLENIUM II de type XT.
Remarque :
La tension d'utilisation de l'extension doit être identique à la tension d'utilisation de la base XT 20

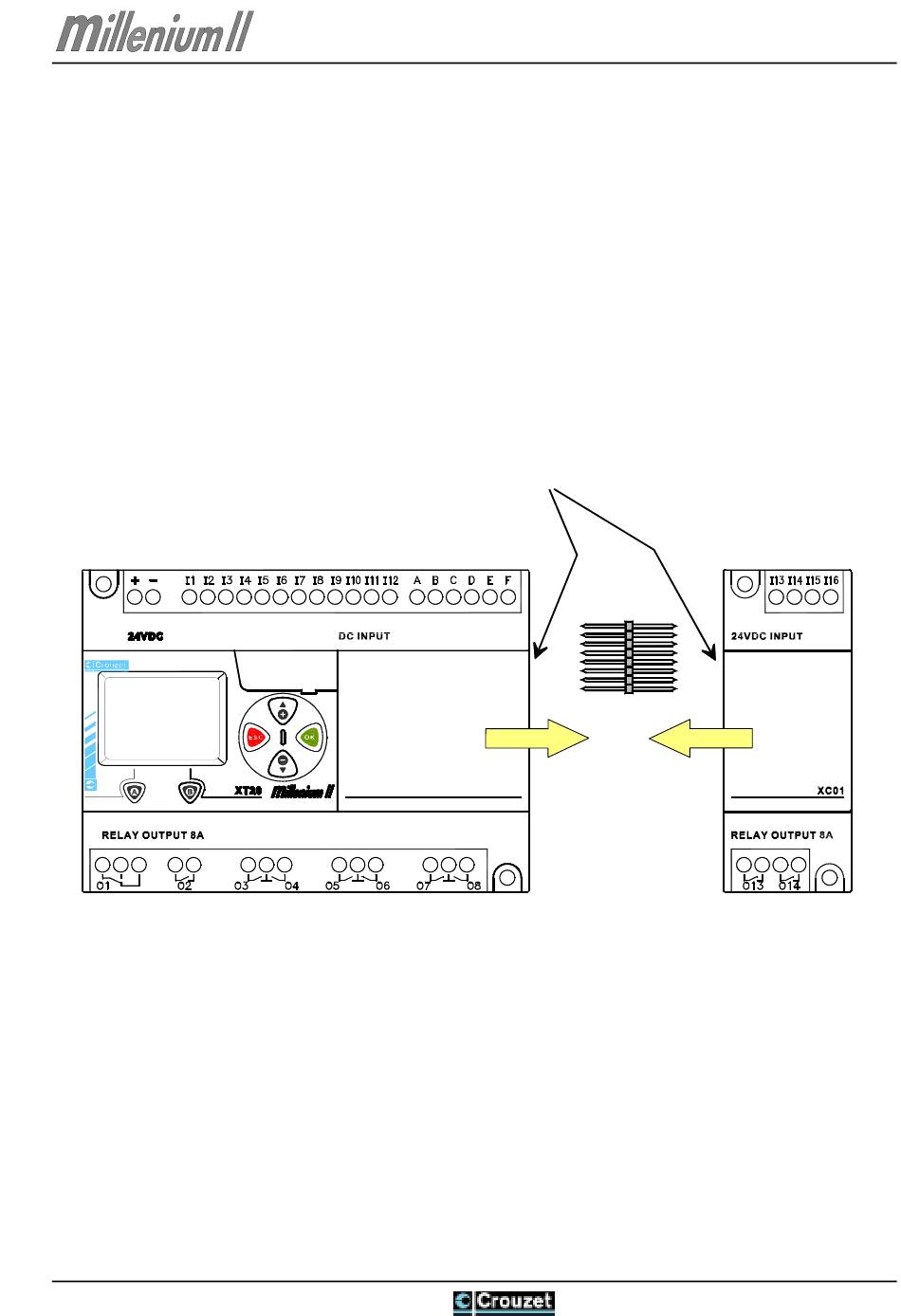

Emplacement trappe connecteur
ntr_759_F_extension_4I-2O.doc
11/2001 - 1/6
