Crouzet Millenium II+ Série Manuel D'installation

Cette notice contient des textes, des diagrammes et des explications qui aideront l'utilisateur à utiliser
correctement le module Câble de Programmation. Il est indispensable qu'elle soit lue et comprise avant d'installer
ou d'utiliser l'unité.
Le Manuel d'Installation NTR 756 et le Didacticiel du MILLENIUM II
fournissent des informations plus détaillées.
1. Introduction
Le module Câble de Programmation est une interface RS232C connectée entre le contrôleur des séries
+
MILLENIUM II et un ordinateur personnel utilisé en tant qu'outil de programmation.
Remarque : Le module Câble de Programmation ne peut pas être utilisé pour une autre application.

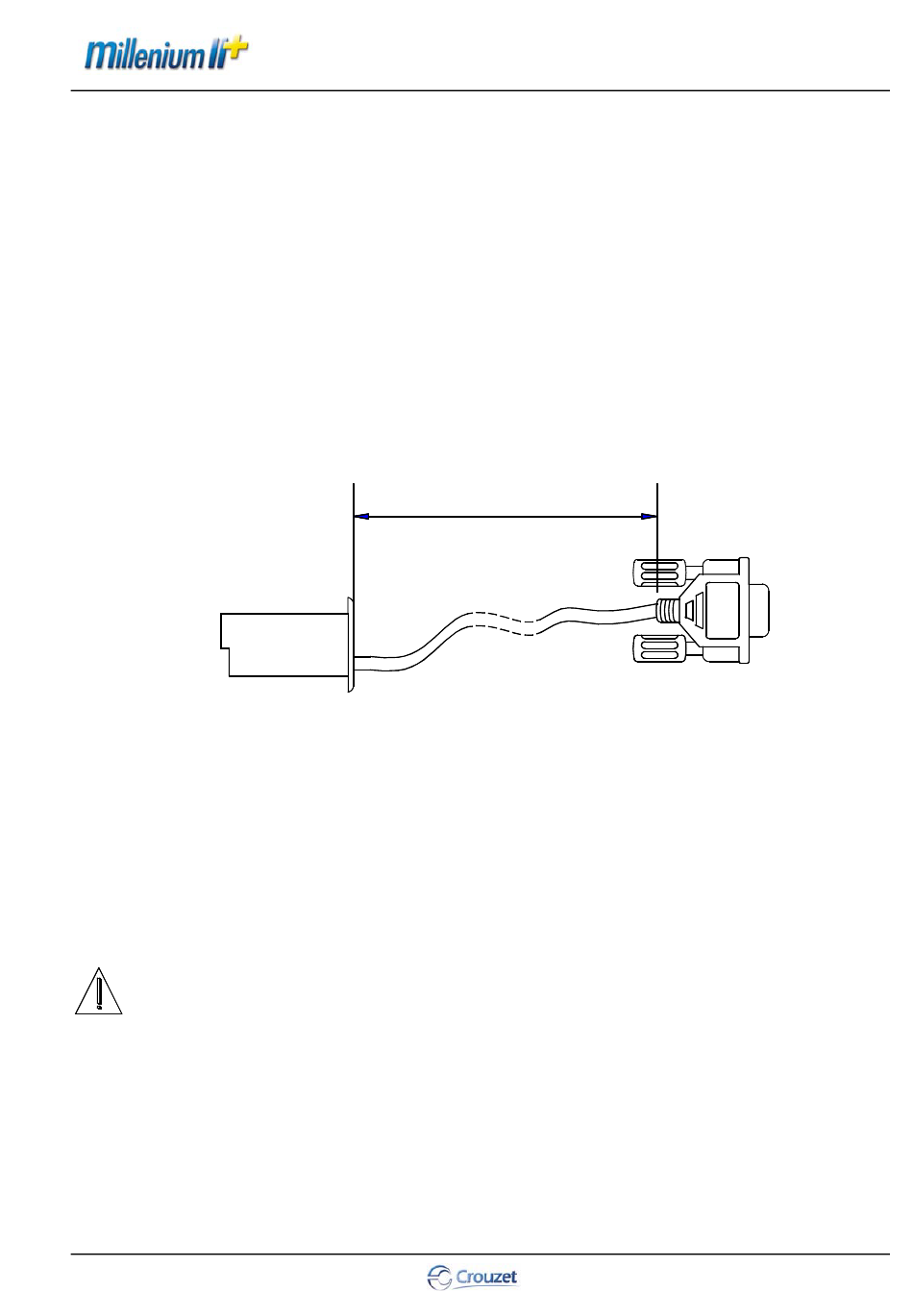

1.1 Dimensions extérieures
Côté
+
MILLENIUM II
2. Se connecter avec le module Câble de Programmation
Attention
• La personne chargée de brancher et de débrancher le module Câble de Programmation doit avoir
été formée selon les standards électriques locaux et nationaux.
• Couper l'alimentation électrique avant de brancher ou débrancher le module Câble de
Programmation.
• Installer le module mémoire lorsque le module Câble de Programmation a été retiré.
• Pour débrancher le module, le saisir par la prise de protection et ne pas tirer sur le cordon.
NTR 758 B / f
CABLE de PROGRAMMATION
et MODULE MEMOIRE
+
, présents dans le CD Rom d'installation,
3 m
Côté PC
(9 broches D-SUB)
Á
TX
Â
RX
Ã
DTR le signal doit être
activé
Ä
GND
09/2003 - 1/2
