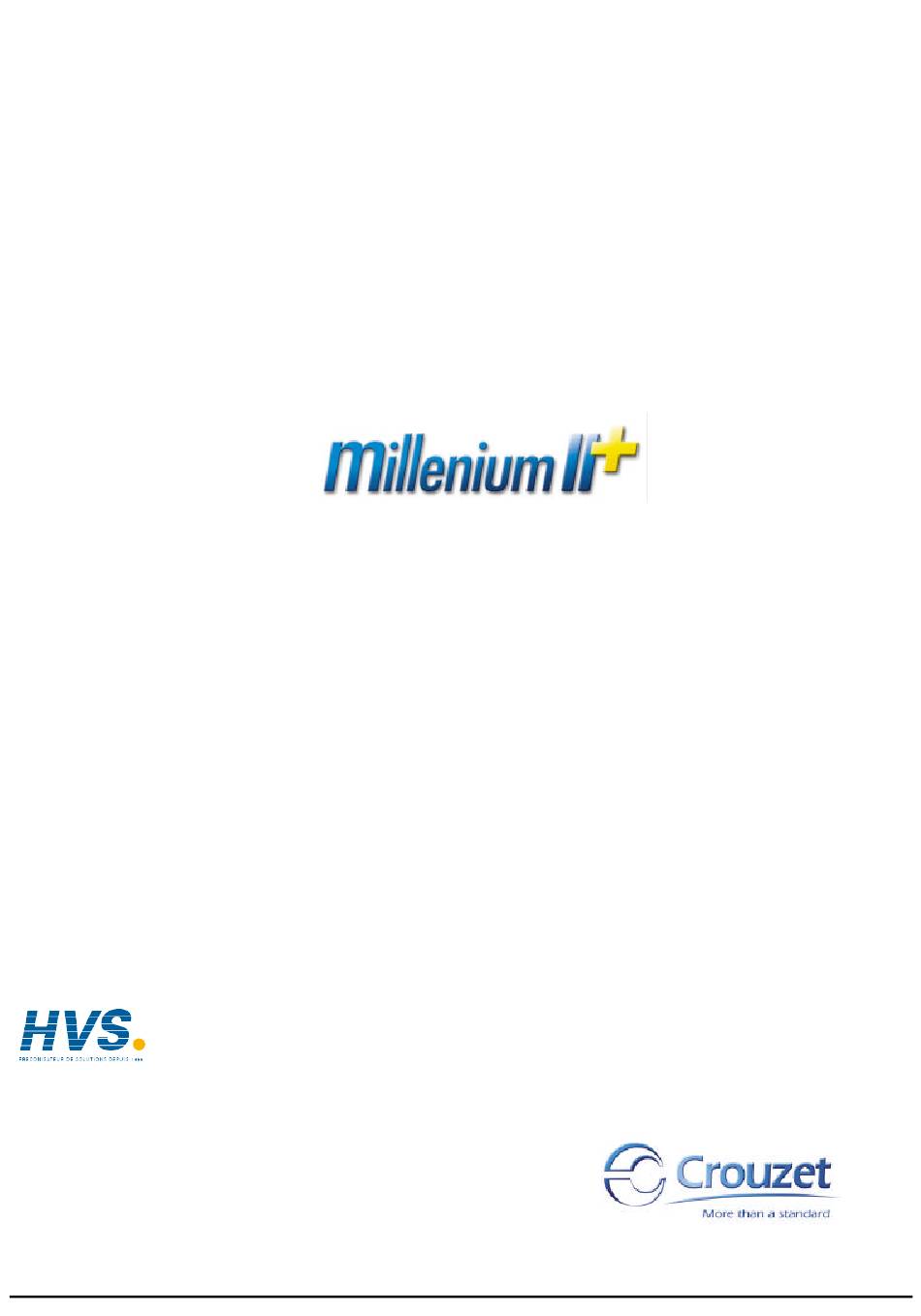

- Page 1 MANUEL D'INSTALLATION CONTROLEUR LOGIQUE NTR 756 D /F Distribué par : Contact : hvssystem@hvssystem.com Tél : 0326824929 Fax : 0326851908 Siège social : 2 rue René Laennec 51500 Taissy France www.hvssystem.com...
- Page 2 MANUEL D’INSTALLATION Table des matières 1. INTRODUCTION .......................... 1 2. DESCRIPTION MATÉRIELLE ....................2 3. INSTALLATION..........................10 4. BRANCHEMENT........................12 5. SÉCURITÉ DE L'UTILISATEUR ET PROTECTION DES ÉQUIPEMENTS ....15 1. Introduction La série MILLENIUM II a été conçue pour être employée dans des domaines domestique et analogue, médical et industriel.
-
Page 3: Description Matérielle
MANUEL D’INSTALLATION 2. Description matérielle 2.1 Références disponibles Entrées Sorties Dimensions Masse Types Références Alimentation Type Nbre Type Nbre EC 12 R 88 950 023 100…240 VAC 100…240 VAC RELAIS SA 12 R 88 950 043 EC 12 R 88 950 024 SA 12 R 88 950 044 24 VAC... - Page 4 MANUEL D’INSTALLATION EX 20 R 88 950 839 24 VDC 24 VDC RELAIS NTR 756 D / f 09/2003 - 3/13...
-
Page 5: Description Des Alimentations
MANUEL D’INSTALLATION 2.2 Description des alimentations Consommations max Courant Immunité aux Alimentations Spécifications d’appel max micro-coupures 12 E/S 20 E/S 100…240 VAC -15% +10%, 50/60 Hz 7 VA 8 VA 10 ms 24 VAC -15% +10%, 50/60 Hz 2,5 A 7,5 VA 12 VA 10 ms... - Page 6 MANUEL D’INSTALLATION n 24 VDC Description Description des entrées DC 24 VDC Tension d’entrée -15% +20% Courant absorbé 3,2 mA (typique) 5,5 mA max Impédance d’entrée 6,8 KΩ Niveau 0 < 5 VDC Niveau 1 > 15 VDC Temps de réponse 5 ms Isolation galvanique Indication de l’état...
- Page 7 MANUEL D’INSTALLATION n 12 VDC Description Description des entrées DC 12 VDC Tension d’entrée -15% +30% (sauf XT20R -11% +30%) Courant absorbé 1,9 mA (typique) 2,3 mA (max.) Impédance d’entrée 6,45 KΩ Niveau 0 < 3 VDC Niveau 1 > 8 VDC Temps de réponse 10 ms Isolation galvanique...
-
Page 8: Description Des Sorties Relais
MANUEL D’INSTALLATION 2.4 Description des sorties relais Description Description des sorties relais Tension d’emploi max. 250 VAC, 30 VDC Courant d’emploi max. 8A / point Charge minimum 10 mA à 5 VDC Temps de réponse 10 ms Nature du contact AgNi (sans cadmium) Indication de l’état Afficheur LCD... - Page 9 MANUEL D’INSTALLATION NTR 756 D / f 09/2003 - 8/13...
- Page 10 MANUEL D’INSTALLATION Conditions climatiques : Type Norme Amplitude Température de fonctionnement CEI 60068-2-14 -5 °C +55 °C Température de stockage CEI 60068-2-1/2 -40 °C +70 °C Humidité relative CEI 60068-2-30 95 % HR max, sans condensation Degré de protection CEI 60529 IP 20 Ambiance Absence de gaz corrosif.
-
Page 11: Montage Sur Rail Din
MANUEL D’INSTALLATION 3. Installation Réf. Description façade Trous de fixation Bornier à vis d'alimentation Afficheur LCD Bornier à vis des entrées Touche échappement Emplacement module mémoire ou câble PC Touches de navigation Touche de sélection Bornier à vis des sorties 3.1 Montage sur rail DIN Les modules peuvent être montés sur rail DIN de 35 mm (EN 50022). - Page 12 MANUEL D’INSTALLATION 3.4 Notes de montage La série MILLENIUM II peut être installée dans tous les lieux mais les points suivants devront être pris en considération : - Ne pas installer si le milieu est excessivement poussiéreux, conducteur, corrosif, présence de gaz, humide, pluvieux ou inflammable, chaleur excessive*, chocs ou vibrations excessives.
-
Page 13: Section Des Conducteurs
MANUEL D’INSTALLATION 4. Branchement 4.1 Notes de branchement La série MILLENIUM II a été conçue pour un raccordement facile. Un technicien ou ingénieur formé aux normes électriques nationales et locales doit raccorder les modules de la série MILLENIUM II aux capteurs et actionneurs sans problème. •... -
Page 14: Schéma De Câblage Des Entrées
MANUEL D’INSTALLATION 4.4 Schéma de câblage des entrées ALIMENTATION : AC ENTREE : AC 100…240 VAC (-15%, +10%) 50/60 Hz 24 VAC (-15%, +10%) Température ambiante : -5 °C +55 °C Les bornes L et N ne sont pas réversibles. (1) fusible ou coupe-circuit SA/EC/CN 12 Voir notice... -
Page 15: Schéma De Câblage Des Sorties
MANUEL D’INSTALLATION 4.5 Schéma de câblage des sorties SORTIE : RELAIS Charge résistive : 8A 250 VAC / 30 VDC SA/EC/CN 12R SA/EC/EX - XT/CN 20R SORTIE : TRANSISTOR 5…28,8 VDC / 0,7A max SA/EC/CN 12S SA/EC/EX - XT/CN 20S NTR 756 D / f 09/2003 - 14/13... -
Page 16: Sécurité De L'utilisateur Et Protection Des Équipements
Le danger identifié causera des dommages matériels. Le danger identifié pourrait causer des dommages matériels. • En toutes circonstances, Crouzet Automatismes ne peut être tenu responsable des dommages consécutifs à l'installation ou l’emploi de cet équipement. • Tous les exemples et schémas de ce manuel sont destinés à la compréhension. L’application sera sous la responsabilité...
