Nemo SX - Module d'alimentation
& Connectique

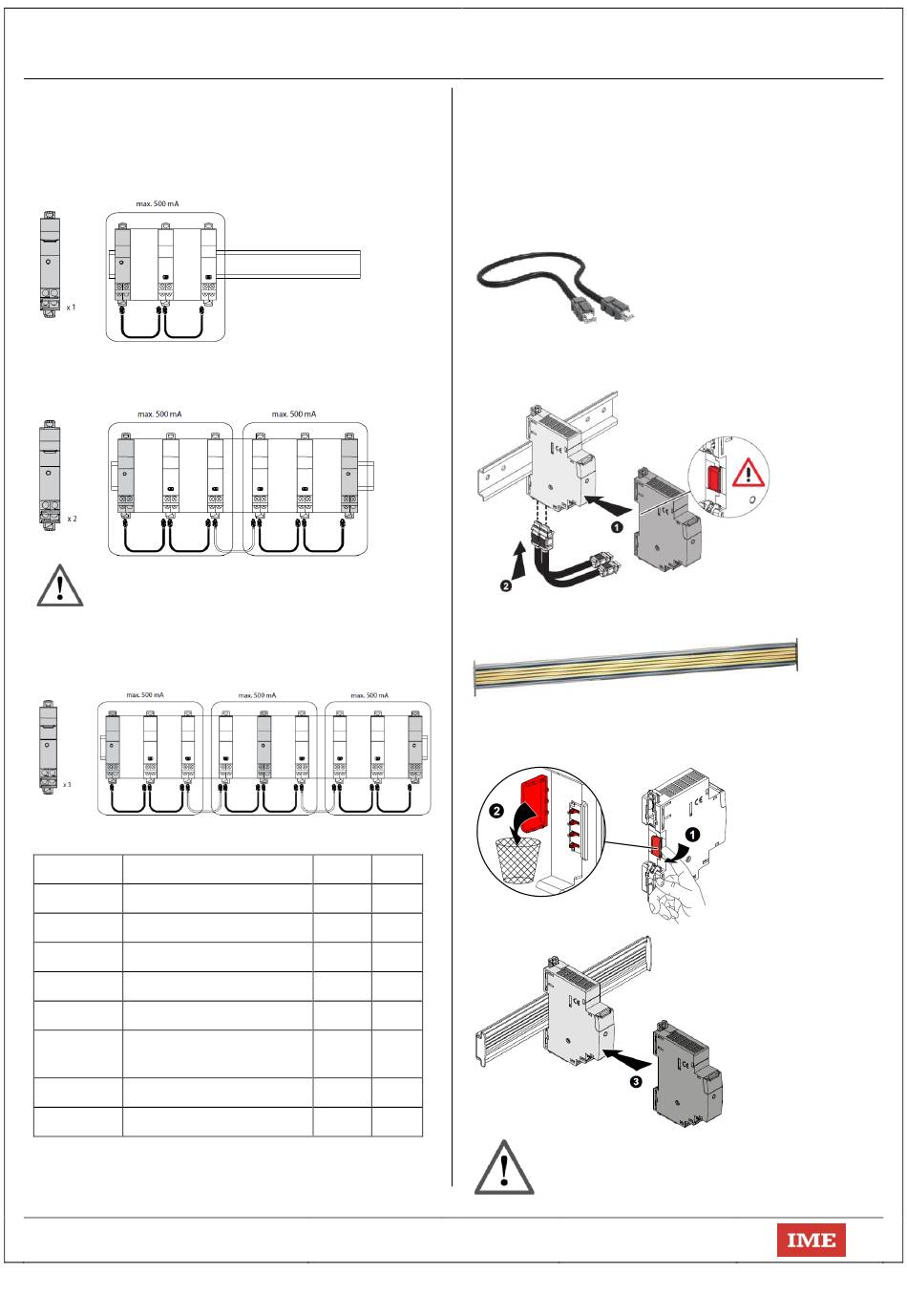

4. MISE EN SITUATION - RACCORDEMENT
Connexion des modules d'alimentation :
. Chaque module d'alimentation peut fournir 500 mA. Si le total des
consommations des modules Nemo SX dépasse ce seuil, il
convient alors dans mettre plusieurs.
Dans ce cas il convient de séparer les groups de modules Nemo SX
avec le câble blanc de découplage (livré avec le module
d'alimentation)
Note: dans un système (soit sous une interface Nemo
SX/Modbus) il est possible de mettre au maximum 3 modules
d'alimentation = 3 groupes de 500 mA.
. Dans l'image ci-dessous est décrit comment positionner les câbles
blancs de découplage entre les modules d'alimentation
Consommation max. @ 12 VDC des modules Nemo SX
Cat n°
Description
SXMM63
Mesure mono. + 1 tore
SXMT63
Mesure tri. + 3 tores
SXMMT5
Mesure pour TI
SXMIMP
Concentrateur d'impulsions
SXMC02
Module universel d'état
Module universel de
SXM0C1
commande
SXV01
Mini Configurateur modulaire
SXI485
Interface Nemo SX/RS485
Fiche technique : IDP000163FR_03
Références : SXAR18/24/36, SXAC250/500/1000, SXACA,
SXARC, SXAA230
4. MISE EN SITUATION - RACCORDEMENT
(suite)
Transmission des données Nemo SX (connexion des
modules) :
. Comme pour tous les autres modules Nemo SX, le module
d'alimentation peut être indifféremment connecté par cordon ou
câble communicants :
. Par cordons communicants spécifiques (réfs SXAC250/ 500/1000)
Mise en œuvre : avec cette façon de câbler, le cache plastique
présent à l'arrière de tous les modules Nemo SX ne doit pas être
enlevé.
. Par rails communicants (réfs SXAR18/24/36).
Mise en œuvre : dans cette configuration, le cache plastique présent
à l'arrière de tous les modules Nemo SX doit être enlevé afin que la
transmission des données puisse se faire.
W
mA
0,409
34,1
0,418
34,8
0,391
32,6
0,288
24,0
0,377
31,4
0,456
38,0
0,438
36,5
0,344
28,7
Mise à jour le : 07/11/2018
IMPORTANT :
. Il est interdit de mettre plusieurs modules
d'alimentation sur un même rail de communication.
Créée le : 26/09/2017
(suite)
5 / 15
