Nemo SX - Module d'alimentation
& Connectique

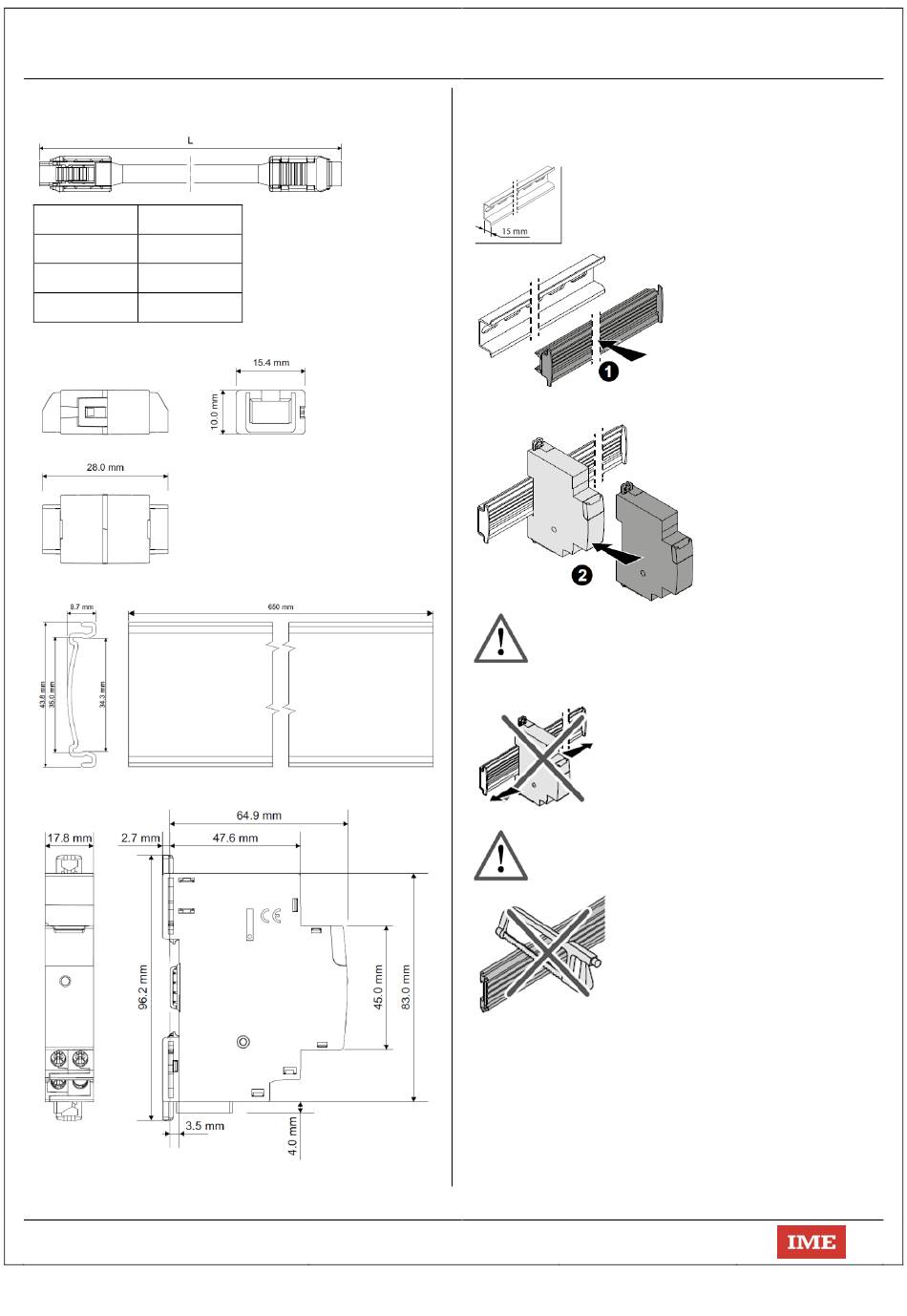

3. COTES D'ENCOMBREMENT
. Cordons communicants
Référence
L (mm)
SXAC250
250
SXAC500
500
SXAC1000
1000
. Embout d'extension pour cordons communicants réf. SXACA :
. Cache plastique pour rails communicants réf. SXARC :
. Module d'alimentation réf. SXAA230
Fiche technique : IDP000163FR_03
(suite)
Mise à jour le : 07/11/2018
Références : SXAR18/24/36, SXAC250/500/1000, SXACA,
SXARC, SXAA230
4. MISE EN SITUATION - RACCORDEMENT
Assemblage :
. Rail communicant sur rail DIN de 15 mm de profondeur :
. Une fois clipsés ne pas faire glisser les modules Nemo
SX sur le rail communicant
Ne pas couper le rail communicant.
Créée le : 26/09/2017
1. Clipser le rail communicant
sur le rail DIN
2. Clipser le module Nemo SX
sur le rail
