Moeller® series
10/12 MN04913001Z-FR
Manuel
remplace 04/10 AWB2441-1595fr

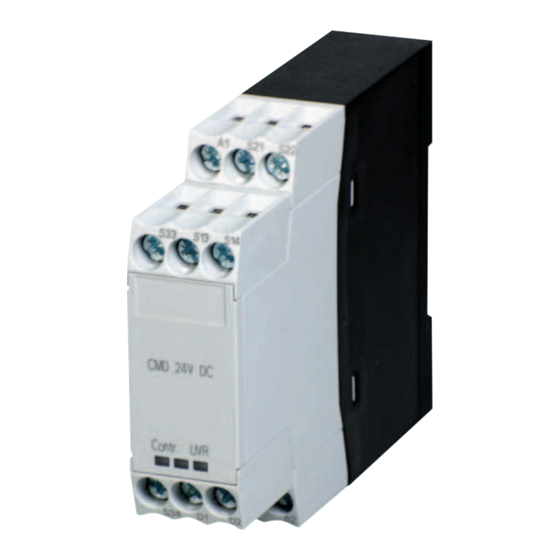

Relais de surveillance pour contacteurs
CMD(24VDC), CMDTD

Publicité

Table des Matières
loading

Sommaire des Matières pour Eaton Moeller Série

  • Page 1 Moeller® series 10/12 MN04913001Z-FR Manuel remplace 04/10 AWB2441-1595fr Relais de surveillance pour contacteurs CMD(24VDC), CMDTD...
  • Page 2 Toute reproduction, même partielle, de ce manuel sous quelque forme que ce soit (impression, photocopie, microfilm ou autre procédé) ainsi que tout traitement ou toute copie ou diffusion par des systèmes élec- troniques sont interdits sans autorisation écrite de la société Eaton Industries GmbH, Bonn. Sous réserve de modifications.
  • Page 3: Tension Électrique Dangereuse

    Danger ! Tension électrique dangereuse ! Avant de commencer les travaux d’installation • Mettre l’appareil hors tension • Si l’appareil est alimenté en 24 V, veiller à assurer une séparation électrique sûre de la • Prendre les mesures nécessaires pour interdire très basse tension.
  • Page 4: Table Des Matières

    10/12 MN04913001Z-FR Sommaire Préface Utilisateurs visés Conventions de lecture Abréviations et symboles Liste des modifications Relais de surveillance pour contacteurs CMD Utilisation du CMD Synoptique du système Restrictions d'utilisation Etude Conformité à d'autres normes Niveau de performance (Performance Level) Système de commande de catégorie 3 Degré...
  • Page 5 10/12 MN04913001Z-FR Sommaire Annexe Plaque signalétique Caractéristiques techniques – Généralités – Circuits électriques – Circuits magnétiques Encombrements...
  • Page 6: Préface

    10/12 MN04913001Z-FR Préface Utilisateurs visés Le présent manuel d'utilisation s'adresse au personnel spécialisé chargé de configurer, installer, mettre en service et entretenir les fonctions de sécurité d'une installation. Il décrit la mise en œuvre du relais de surveillance pour contacteurs CMD dans les systèmes de commande relatifs à la sécurité.
  • Page 7: Abréviations Et Symboles

    10/12 MN04913001Z-FR Préface Abréviations et symboles Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (organisme allemand pour la prévention contre les accidents du travail) Niveau d'intégrité de sécurité (Safety Integrity Level) Niveau de performance (Performance Level) Défaillance de cause commune Degré moyen de couverture du diagnostic MTTF Durée moyenne de fonctionnement avant défaillance dangereuse Longévité...
  • Page 8: Relais De Surveillance Pour Contacteurs Cmd

    10/12 MN04913001Z-FR Relais de surveillance pour contacteurs CMD Utilisation du CMD Dans les systèmes de commande électriques relatifs à la sécurité, la partie dangereuse d'une installation doit, en cas d'urgence, être mise à l'arrêt côté puissance à l'aide de contacteurs de puissance a Arrêt d'urgence selon IEC/EN 60204-1.
  • Page 9: Synoptique Du Système

    Le relais de surveillance pour contacteurs CMD est homo- logué par l'organisme allemand IFA pour les utilisations en association avec des contacteurs et des disjoncteurs Eaton (a paragraphe « Synoptique du système », page 6). Il existe également une déclaration de conformité CE et un certificat d'examen de type.
  • Page 10: Restrictions D'utilisation

    Le relais de surveillance pour contacteurs CMD n'est vérifié et homologué qu'en association avec les contacteurs et disjoncteurs Eaton listés au paragraphe « Synoptique du système » (a page 6). Le CMD ne doit donc être combiné qu'avec ces appareils.
  • Page 11 10/12 MN04913001Z-FR...
  • Page 12: Etude

    10/12 MN04913001Z-FR Etude Conformité à d'autres La partie sécurité de la commande du relais de surveillance normes pour contacteurs CMD bénéficie de l'homologation EN/ISO 13849-1. Le CMD s'utilise pour des applications de sécurité, dans des commandes de machines. Il n'est pas affecté à une catégorie SIL selon IEC/EN 61508.
  • Page 13: Degré Moyen De Couverture Du Diagnostic Dc

    10/12 MN04913001Z-FR Etude En cas d'utilisation avec un démarreur-inverseur, deux relais CMD sont nécessaires. Pour atteindre la catégorie 3, on a utilisé l'exclusion de défauts par câblage à l'intérieur d'une armoire. Lors de la coupure via le déclencheur à manque de tension, un retard de 100 ms G20 % peut apparaître.
  • Page 14: Durée Moyenne De Fonctionnement Avant

    10/12 MN04913001Z-FR Durée moyenne de fonctionne- ment avant défaillance dange- reuse MTTF Une vérification 100 fois plus fréquente que le MTTF généralement admise. L'intervalle de test se calcule selon : MTTF (formule 1) Test paragraphe « Durée moyenne de fonctionnement avant défaillance dangereuse MTTFd »...
  • Page 15 10/12 MN04913001Z-FR Etude Tableau 1: Valeurs B pour les contacteurs Contacteur Valeur B Catégorie d'emploi Catégorie d'emploi Catégorie d'emploi AC-3 AC-4 AC-1 [Millions de cycles de [Millions de cycles de [Millions de cycles de manœuvres] manœuvres] manœuvres] DILM7 DILM9 DILM12 DILM15 0,75 DILM17...
  • Page 16 10/12 MN04913001Z-FR Durée moyenne de fonctionne- ment avant défaillance dange- reuse MTTF La valeur MTTF du déclencheur à manque de tension dépend également de l'application. On peut utiliser les valeurs suivantes pour B Tableau 2: Valeurs B pour le déclencheur à manque de tension Déclencheur à...
  • Page 17: Homologations

    Le relais de surveillance pour contacteurs CMD est homo- logué par l'organisme allemand IFA pour les utilisations en association avec des contacteurs et des disjoncteurs Eaton (a paragraphe « Synoptique du système », page 6).  Il existe également une déclaration de conformité CE et un certificat d'examen de type.
  • Page 18: Installation

    10/12 MN04913001Z-FR Installation Montage Le relais de surveillance pour contacteurs CMD se monte sur un profilé chapeau. Sa position de montage peut être quel- conque. 90° 90° 90° 90° Figure 2 : Positions de montage pour CMD L'espace de montage électrique doit répondre au minimum aux exigences du degré...
  • Page 19: Schéma Démarreur Direct

    10/12 MN04913001Z-FR Installation Schéma démarreur direct Figure 3 : Démarreur direct a Validation par module logique de sécurité ou API de sécurité b Contact de signalisation pour évaluation par API...
  • Page 20: Schéma Démarreur-Inverseur

    10/12 MN04913001Z-FR Raccordement Schéma démarreur-inverseur Figure 4 : Démarreurs-inverseurs a Validation par module logique de sécurité ou API de sécurité b Contact de signalisation pour évaluation par API...
  • Page 21: Câblage

    10/12 MN04913001Z-FR Installation Câblage Les conducteurs suivants peuvent être utilisés pour le câblage aux bornes du relais de surveillance CMD. Tableau 4: Sections des conducteurs lb-In 1 x (0,5 - 2,5) 1 x (0,5 - 2,5) 20 - 14 0,8 - 1,2 7,0 - 10,6 2 x (0,5 - 1,5) 2 x (0,5 - 1,5)
  • Page 22: Exploitation De L'appareil

    10/12 MN04913001Z-FR Exploitation de l'appareil Signalisations de fonction- Le relais de surveillance pour contacteurs CMD est équipé de nement deux LED internes pour la signalisation d'état sur le site. Figure 5 : Signalisation a Une LED verte repérée « Contr. » (Control) La LED «...
  • Page 23: Test De Fonctionnement

    10/12 MN04913001Z-FR Exploitation de l'appareil Test de fonctionnement Le système de commande doit être régulièrement testé en service à l'aide d'un bouton de test. Un test une fois par an est suffisant. Le test sert à vérifier le fonctionnement fiable du déclencheur à...
  • Page 24: Annexe

    Plaque signalétique 24V DC  ® N4246 =100ms contactor weld A1-A2 S21-S22 off S13-S14 IFA0703007 D1-D2 Sicherheit geprüft tested safety S31-S22 S31-S14 EN 60947-5-1 Ue 24V DC Uimp 0.8kV Ui 100V Eaton Industries GmbH 53105 Bonn Germany Made in Germany...
  • Page 25: Caractéristiques Techniques

    10/12 MN04913001Z-FR Annexe Caractéristiques tech- Généralités niques Conformité aux normes IEC/EN 60947; UL, CSA Longévité mécanique Avec bobine DC Manœuvres x 10 Fréquence de manœuvres Manœuvres x 10 9 000 max. • Chaleur humide, constante,  Résistance climatique selon IEC 60068-2-78 •...
  • Page 26: Circuits Électriques

    10/12 MN04913001Z-FR Caractéristiques techniques Vis de raccordement M3,5 Tournevis Pozidriv Facteur de zoom Tournevis pour vis à fente 0,8 x 5,5 / 1 x 6 Couple de serrage max. F : 1)Distance minimale par rapport aux appareils voisins : 22,5 mm Circuits électriques Tension assignée de tenue aux chocs V AC...
  • Page 27: Encombrements

    10/12 MN04913001Z-FR Annexe Encombrements 22.5...
