  6. Notice d'instruction

S+S Regeltechnik RHEASREG SW Notice D'instruction

Masquer les pouces Voir aussi pour RHEASREG SW:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
D G F r

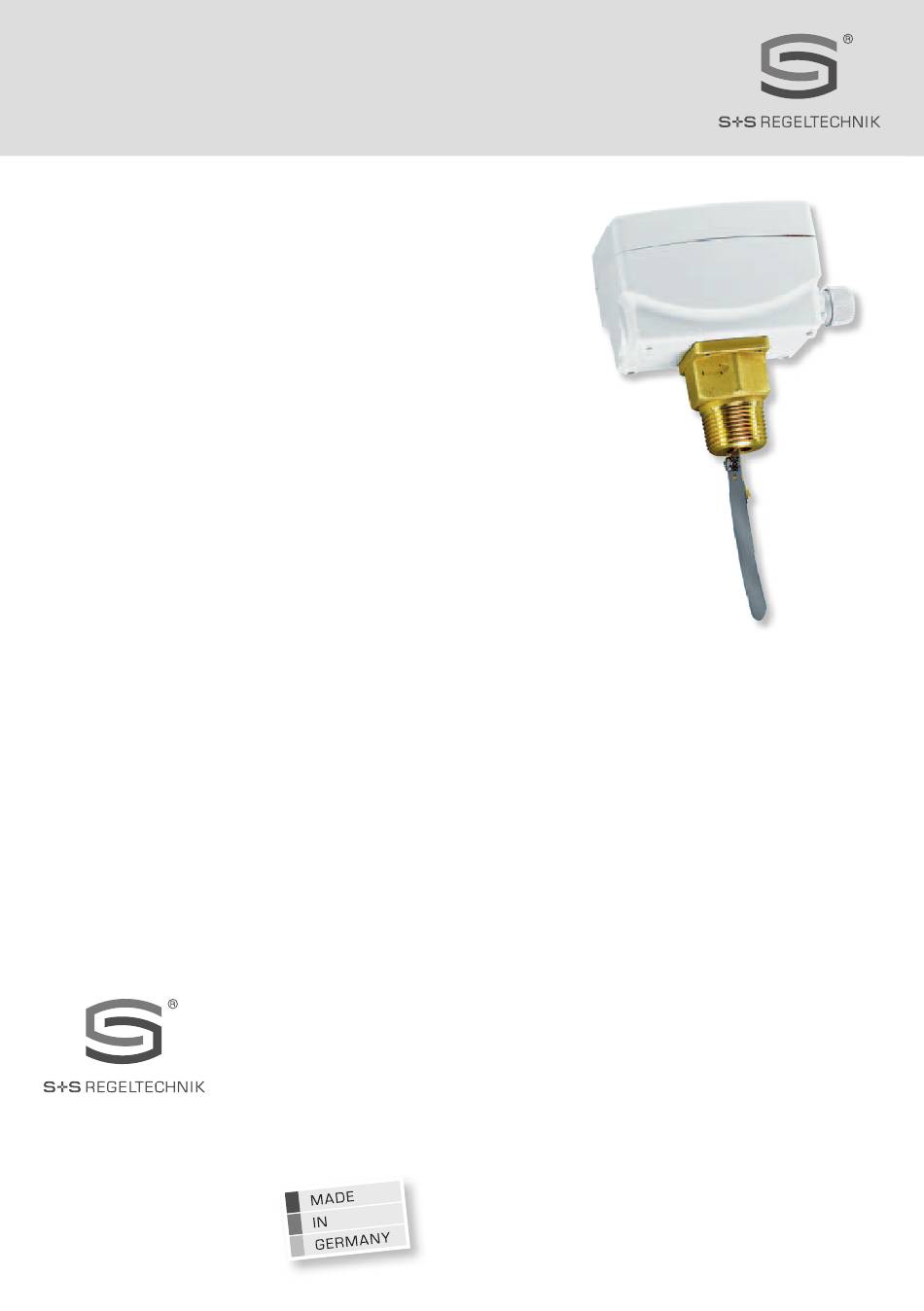

6002-3600-2011-000 23600-2014 01 ⁄ 2014
SW
RHEASREG
® 
D
Bedienungs- und Montageanleitung
Strömungswächter, mechanisch, mit Paddel,
mit schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Flow monitors, mechanical, with paddle,
with switching output
F
Notice d'instruction
Contrôleur de débit, mécanique, à palette,
avec sortie tout ou rien
r
Руководство по монтажу и обслуживанию
Реле контроля расхода, механическое, с заслонкой,
с переключающим выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
SW

Publicité

Table des Matières
loading

Manuels Connexes pour S+S Regeltechnik RHEASREG SW

Sommaire des Matières pour S+S Regeltechnik RHEASREG SW

  • Page 1 Contrôleur de débit, mécanique, à palette, avec sortie tout ou rien Руководство по монтажу и обслуживанию Реле контроля расхода, механическое, с заслонкой, с переключающим выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
  • Page 2 D G F r RHEASREG ®  Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж Maßzeichnung PSW- 09 Dimensional drawing Plan coté Габаритный чертеж...
  • Page 3 ® RHEASREG Mechanischer Paddelströmungswächter RHEASREG ® SW. Der Strömungsfühler ist geeignet zur Strömungsüberwachung von flüssigen und gasförmigen, nicht aggressiven Medien in Rohr leitungen, hydraulischen Systemen von ¾'' über ½'' bis 8'' Durchmesser, weiter verwendet als Durchflusswächter oder Wassermangelsicherung, z. B. für Pumpen in Öl- und Kühlkreisläufen, Kälte maschinen, Verdampfern, Kompressoren und Wärme tauschern, in Messing oder Edelstahlkörper.

  • Page 4: Montage Und Installation

    Montage und Installation Schaltwerttabelle SW-1EPL ⁄ SW- 2 Rohr Ø Werkseinstellung max. Einstellung Schaltbild aus ⁄ ein aus ⁄ ein (Zoll) ⁄ h) ⁄ h) 0,6 ⁄ 1,0 2,0 ⁄ 2,1 ∆ 1 ¼ '' 0,8 ⁄ 1,3 2,8 ⁄ 3,0 1 ½...

  • Page 5: Wichtige Hinweise

    Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...

  • Page 6: Technical Data

    ® RHEASREG Mechanical paddle flow monitor RHEASREG ® SW. This flow sensor is applicable for flow monitoring of liquid and gaseous non-aggressive media in pipes and in hydraulic systems from ½'' through ¾'' up to 8" in diameter, furthermore used as flow control instrument or as water failure protection switch, e.g. for pumps in oil circulation and cooling systems, in evaporators, compressors and heat exchangers, with brass or stainless steel body.

  • Page 7: Factory Setting

    Mounting and Installation Table of switching values SW-1EPL ⁄ SW- 2 Pipe Ø Factory Setting Max. Setting Connecting diagram OFF ⁄ ON OFF ⁄ ON (in inches) ⁄ h) ⁄ h) 0.6 ⁄ 1.0 2.0 ⁄ 2.1 1 ¼ '' 0.8 ⁄...
  • Page 8 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...

  • Page 9: Caractéristiques Techniques

    ® RHEASREG Contrôleur de débit à palette, mécanique, RHEASREG ® SW. La sonde de débit est conçue pour la surveillance du débit de milieux liquides et gazeux dans les tuyauteries, dans les systèmes hydrauliques d’un secteur de ¾'' à 8'' en passant par ½'', elle peut également être utilisée comme contrôleur du débit volumique ou pour signaler un manque de débit, par ex.

  • Page 10: Montage Et Installation

    Montage et installation Tableau de valeurs de seuil SW-1EPL ⁄ SW- 2 tube Ø réglage en usine réglage maxi Schéma de raccordement arrêt ⁄ marche arrêt ⁄ marche (en pouces) ⁄ h) ⁄ h) 0,6 ⁄ 1,0 2,0 ⁄ 2,1 1 ¼...

  • Page 11: Généralités

    Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...

  • Page 12: Технические Данные

    ® RHEASREG Механическое реле контроля расхода RHEASREG ® SW пригодно для контроля потока жидких и газообразных, неагрессивных сред в трубопроводах и элементах гидравлических систем диаметром ¾'', ½'' и далее до 8'', в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции...

  • Page 13: Монтаж И Подключение

    Монтаж и подключение Таблица значений переключения SW-1EPL ⁄ SW- 2 Диаметр Заводская установка Макс. установка Схема подключения трубы DN выкл ⁄ вкл выкл ⁄ вкл (дюйм) (м ⁄ ч) (м ⁄ ч) 0,6 ⁄ 1,0 2,0 ⁄ 2,1 1 ¼ '' 0,8 ⁄...
  • Page 14 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
  • Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 16 D G F r RHEASREG ® ...
