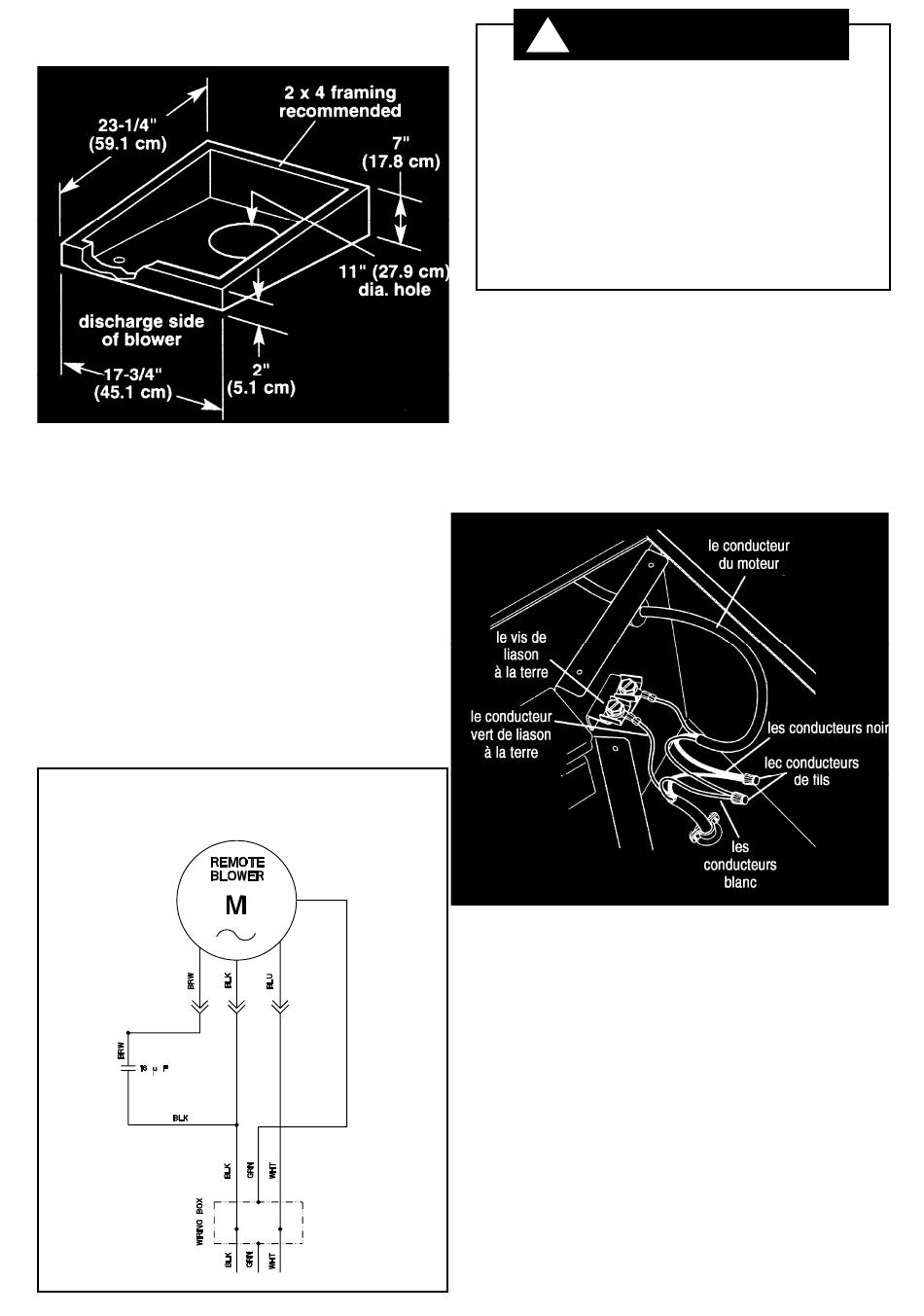

Figure 3 - sur un toit plat
Pour l'installation du ventilateur
extérieur sur un toit plat :
1. Positionner l'ouverture de dia. 27,9 cm (11 po) entre les solives.
2. Réaliser une base inclinée permettant l'installation du ventilateur
extérieur avec une inclinaison d'au moins 6,4 cm (2 1/2 po) par
pied.
3. Réaliser la finition appropriée pour la protection contre les
intempéries.
4. Positionner la base de telle manière que la décharge du ventilateur soit
alignée avec le trou de dia. 27,9 cm (11 po), et pour que le ventilateur
puisse reposer d'aplomb sur la base sans qu'il y ait d'espacement.
Note : Veiller à ce que le côté décharge du ventilateur ne fasse pas
face à la direction des vents dominants.
5. Respecter les dimensions mentionnées à la FIGURE 1 ou 2 à la
page 3 pour positionner le trou de 3 cm (1 1/4 po) pour le passage
du câblage.
diagramme de câblage
AVERTISSEMENT
!
Risque possible de décès ou de blessure grave si vous ne
suivez pas le instructions.
AVERTISSEMENT – POUR MINIMISER LES RISQUES
D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES
CORPORELS, OBSERVER LES PRESCRIPTIONS
SUIVANTES :
• Interrompre l'alimentation électrique avant d'effectuer
des raccordements.
• Connecter le conducteur de liaison à la terre avec la vis
verte dans la boîte de connexion.
Le non-respect de ces instructions peut provoquer un choc
électrique ou un accident mortel.
Raccordement du câblage électrique et
du circuit d'évacuation
1. Enlever le couvercle du ventilateur extérieur. Enlever ensuite le
couvercle de la boîte de raccordement.
2. Introduire le conducteur électrique à travers le trou dans la base
du ventilateur; immobiliser les conducteurs conformément aux
prescriptions du code local.
3. Réaliser les raccordements électriques. Dans la boîte de raccordement,
connecter ensemble les conducteurs noirs et les conducteurs blancs,
avec des connecteurs de fils. Connecter le conducteur vert de liaison
à la terre avec la vis de liaison à la terre.
Figure 4 - Raccordement du câblage
électrique
4. Réinstaller les vis et le couvercle de la boîte de raccordement; veiller
à ne coincer aucun conducteur sous le couvercle.
5. Mettre l'appareil sous tension (voir le Guide d'utilisation et d'entretien
fourni avec l'appareil). Contrôler le bon fonctionnement du ventilateur
et vérifier que le volet de réglage peut manoeuvrer librement.
6. Réinstaller la caisse du ventilateur extérieur.
Garantie et Service
Faber garantit à l'utilisateur-acheteur d'origine que les produits Faber vendus
neufs par nous sont sans vice de matériel et de main-d'oeuvre d'origine
pour une période d'un an à partir de la date d'achat. La garantie couvre la
main-d'oeuvre et les pièces de remplacement. Par contre, elle ne couvre
pas les pièces reliées à l'usure normale de l'appareil (exemple: les filtres et
les ampoules). La garantie ne s'applique pas si le produit a été mal installé,
utilisé d'une manière inadéquate ou négligé. Cette garantie exclue toutes
les dépenses consécutives dûes à des dommages résultant d'un mauvais
fonctionnement du produit. La présente garantie remplace toutes autres
garanties et déclarations expresses.
Afin d'obtenir un service sous garantie, communiquer avec le marchand où
la hotte a été achetée ou le distributeur Faber de la région. Si l'on ne peut
trouver de distributeur Faber, communiquer avec nous au (508) 358-5353 afin
d'obtenir le nom d'un distributeur dans la région.
Version 11/10 - Page 8
