Circuit d'évacuation de l'air
Déterminer la configuration d'évacuation la mieux adaptée à l'application.
Le circuit d'évacuation doit traverser le toit ou un mur. Choisir
l'emplacement d'installation du ventilateur extérieur de manière à minimiser
la longueur du circuit d'évacuation et le nombre de coudes, pour optimiser
la performance. Si c'est possible, centrer le ventilateur entre des poteaux
du colombage ou des solives du toit. La taille du circuit d'évacuation
devra être uniforme. Ne pas installer deux coudes adjacents.
Au niveau de chaque jointure du système, assurer l'étanchéité avec du
ruban adhésif pour conduits. Au point de passage du conduit d'évacuation
à travers le mur ou un plancher, assurer l'étanchéité avec un produit de
calfeutrage. On déconseille l'emploi de conduit d'évacuation flexible,
susceptible de générer une rétropression et des turbulences, ce qui
dégraderait considérablement la performance. Avant de découper
les ouvertures de passage dans le mur ou le plancher, vérifier que les
distances de séparation adéquates seront respectées. Veiller à ne pas
endommager les tuyauteries et câblages ou autres conduits susceptibles
de se trouver dans les cavités murales. Ne couper un poteau ou une solive
que si c'est absolument nécessaire; dans un tel cas, il faudra construire
une structure de support remplaçant l'élément coupé.
L'emballage du ventilateur extérieur contient un raccord de matière
plastique noire et une plaque de raccordement.
• On fixe le raccord de matière plastique noire sur le ventilateur extérieur
avec quatre vis (fournies). Le conduit d'évacuation rond de 25,4 cm (10
po) est ensuite connecté sur ce raccord.
• La plaque de raccordement devra être fixée sur la chambre de
raccordement du système d'aspiration vers le bas pour qu'il soit possible
d'y raccorder le conduit rond de 25,4 cm (10 po).
Veiller à ce qu'il y ait un espace disponible suffisant pour tout raccord de
transition qu'il serait nécessaire d'installer entre le ventilateur extérieur
et le système de raccordement. Pour optimiser la performance, placer
tout raccord de transition nécessaire aussi près que possible de la hotte
ou du système d'aspiration par le bas utilisé(e) en conjonction avec ce
ventilateur. Ce ventilateur extérieur devra être alimenté par un câble
électrique (homologation UL/CSA) indépendant, installé en même temps
que le circuit d'évacuation.
Longueur maximale du circuit d'évacuation
55 pi pour Dia. 10 po conduit d'évacuation circulaire
coude 90° = 5 pi et coude 45° = 3 pi
La longueur du circuit d'évacuation n'est citée que comme référence
générale. Pour un circuit de plus grande longueur ou constitué de
conduits de plus petit diamètre, contacter un installateur qualifié. Le cas
échéant, chercher dans le code local les prescriptions concernant
le renouvellement de l'air. On recommande l'emploi d'un conduit
d'évacuation circulaire plutôt que rectangulaire, particulièrement si l'emploi
de raccords à 90° est nécessaire. Si l'emploi d'une section de conduit
rectangulaire est nécessaire, minimiser sa longueur et raccorder celui-ci
à du conduit circulaire de diamètre 25,4 cm (10 po).
Pour optimiser la performance, ne pas utiliser plus de trois coudes à
90°. S'il est nécessaire d'installer plusieurs coudes, ceux-ci devront
être séparés par une section rectiligne d'au moins 61 cm (24 po). Ne
pas raccorder deux coudes ensemble.

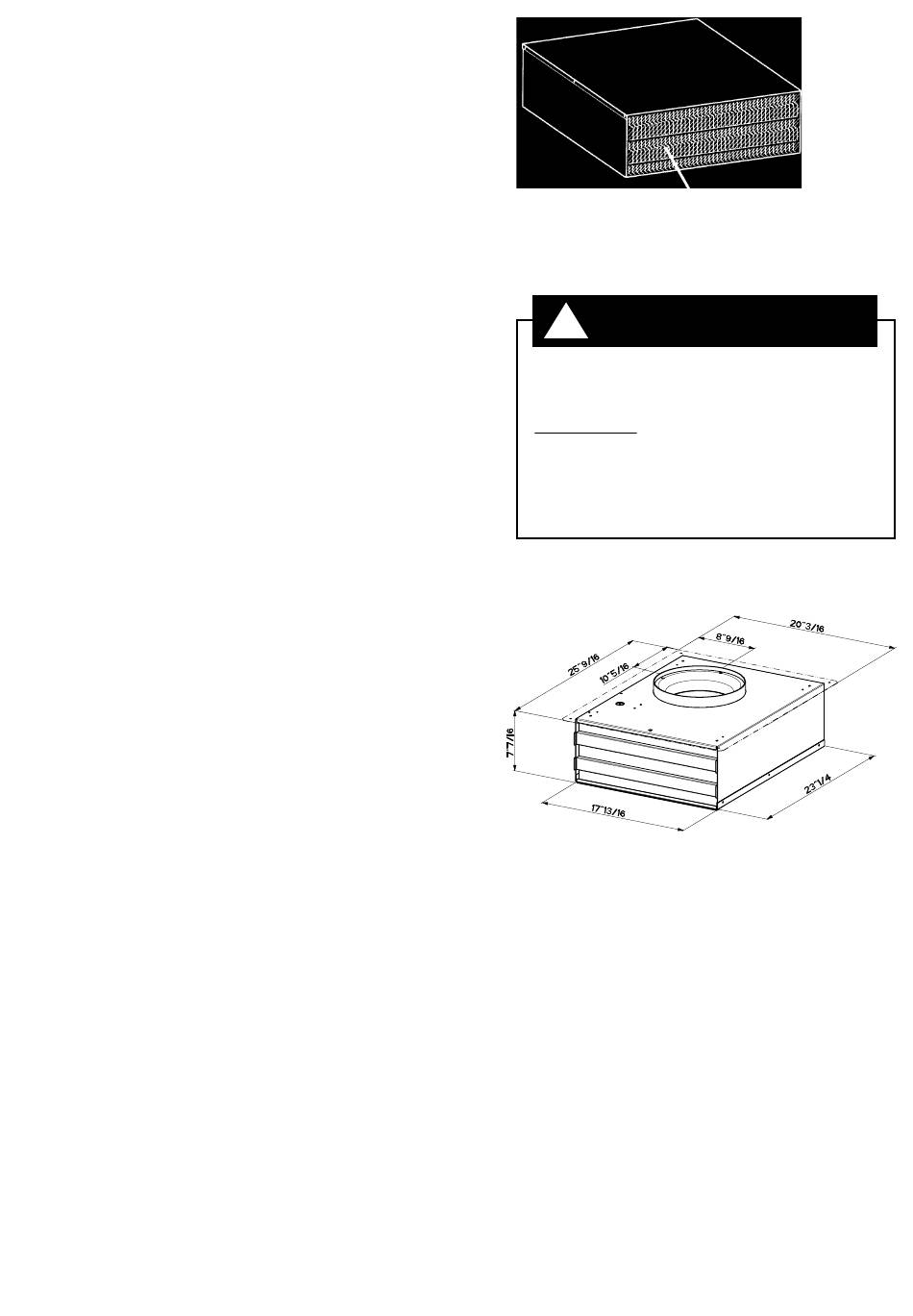

Installez ce côté du ventilateur
f a i s a n t f a c e à u n e s p a c e
inoccupé.
AVERTISSEMENT
!
Risque possible de décès ou de blessure grave si
vous ne suivez pas le instructions.
Poids excessif
Deux personnes ou plus doivent intervenir pour
déplacer et installer la hotte.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autres blessures.
Dimensions de ventilateur
VEILLER à CE QUE LE CôTÉ DÉCHARGE DU VENTILATEUR
NE FASSE PAS FACE à LA DIRECTION DES VENTS
DOMINANTS.
Commencez l'installation
1. Enlever tout débris d'emballage qui pourrait rester dans
le ventilateur.
2. Ôter les vis et le couvercle de la boîte de raccordement
électrique.
3. Installer un serre-câble (homologation UL/CSA) dans
le trou de passage à l'arrière de la boîte de raccordement.
4. Rattachez le couvercle de la boîte de raccordement
électrique lâchement. Elle sera enlevée encore plus tard.
O b s e r v e r l e s i n s t r u c t i o n s
appropriées correspondant au
type d'installation.
Version 11/10 - Page 6
