Function and features
This module enables addressing of slaves in the classic design (EMS) in
the wired AS-i network. If addressing takes place during installation,
the ifm controller will signal "Alarm Config" because the slave is auto-
matically removed from the network when the addressing plug is con-
nected. After the addressing operation and removal of the addressing
plug from the module the controller restarts automatically. For operat-
ing characteristics of other masters please contact the corresponding
manufacturers.
Mounting
Disconnect the installation from power during mounting.
1. Fix the module onto a 35 mm DIN rail or mount it onto a plane sur-
face.
2. Insert the AS-i standard cable (yellow). Ensure correct positioning of
the cable in the profiled slot. The two cable ducts are connected in
parallel.
3. Close the unused cable duct and the addressing socket with the
trapezoidal seals supplied to ensure the protection rating IP 67.
4. Put the upper part onto the lower part and tighten the screws.
Addressing
Connect the mounted module to the addressing unit. The addressing
cable is to be ordered separately (order no. E70213). Select an address
between 1 and 31; factory setting is 0.
Fonctionnement et caractéristiques
Le module permet l'adressage des esclaves de type classique ((EMS)
dans le réseau AS-i câblé. Si la connexion est effectuée durant le fonc-
tionnement de l'installation, le contrôleur ifm indiquera "Alarm
Config" parce que l'esclave se trouve séparé du réseau. Après l'opéra-
tion d'adressage effectuée et la prise d'adressage mâle retirée du
module, le système redémarre automatiquement. Pour le comporte-
ment des autres maîtres adressez-vous aux fabricants correspondants.
Montage
Mettre l'installation hors tension avant le montage.
1. Fixer le module sur un profilé 35 mm ou le monter sur une surface
plane.
2. Insérer le câble plat AS-i (jaune). Assurer le bon positionnement du
câble dans le guide profilé. Les deux guides sont connectés paral-
lèlement.
3. Fermer la traversée de câble non utilisée et la prise femelle
d'adressage à l'aide des joints d'étanchéité trapézoïdaux fournis afin
de garantir la protection IP 67.
4. Mettre la partie supérieure sur la partie inférieure et visser.
Adressage
Pour raccorder le module monté à l'unité d'adressage, le cordon
d'adressage est à commander séparément (n°de commande E70213).
Affecter une adresse entre 1 et 31. A la livraison, l'adresse est 0.
Electrical ratings
Ratings
Coupling modules
(AC5010/AC5012)
31.6V DC
2A
flat cable
+
AS-i
-
+
AS-i
-
câble plat
+
AS-i
-
+
AS-i
-

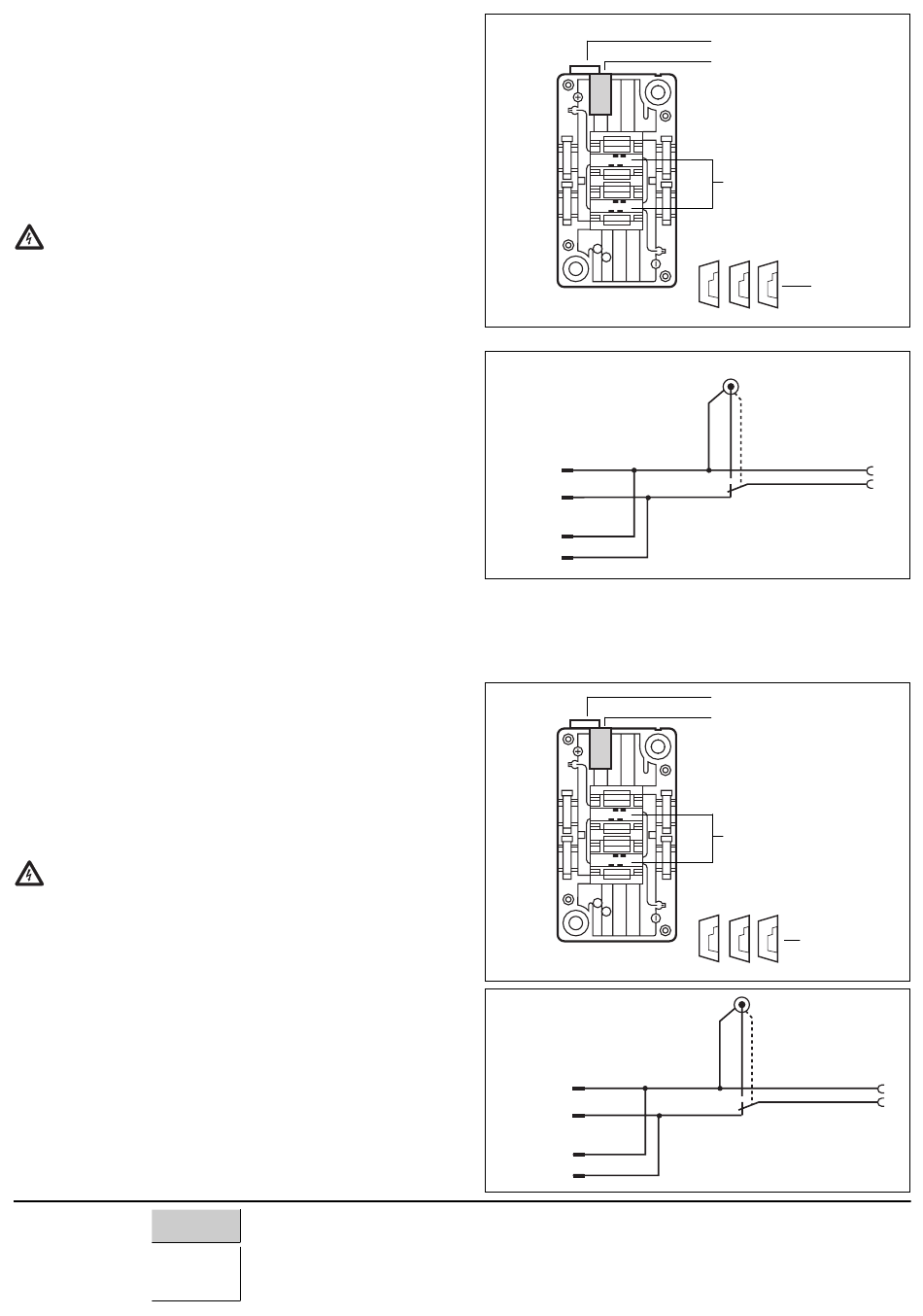

sealing plug
1)
addressing socket
AS-i flat cable (yellow)
trapezoidal
seals
1) wiring addressing socket
module
+
-
bouchon
1)
prise d'adressage
câble plat AS-i (jaune)
joints d'étanchéité
trapézoïdaux
1) branchement
prise d'adressage
module
+
-
