Whispbar K624 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
ES

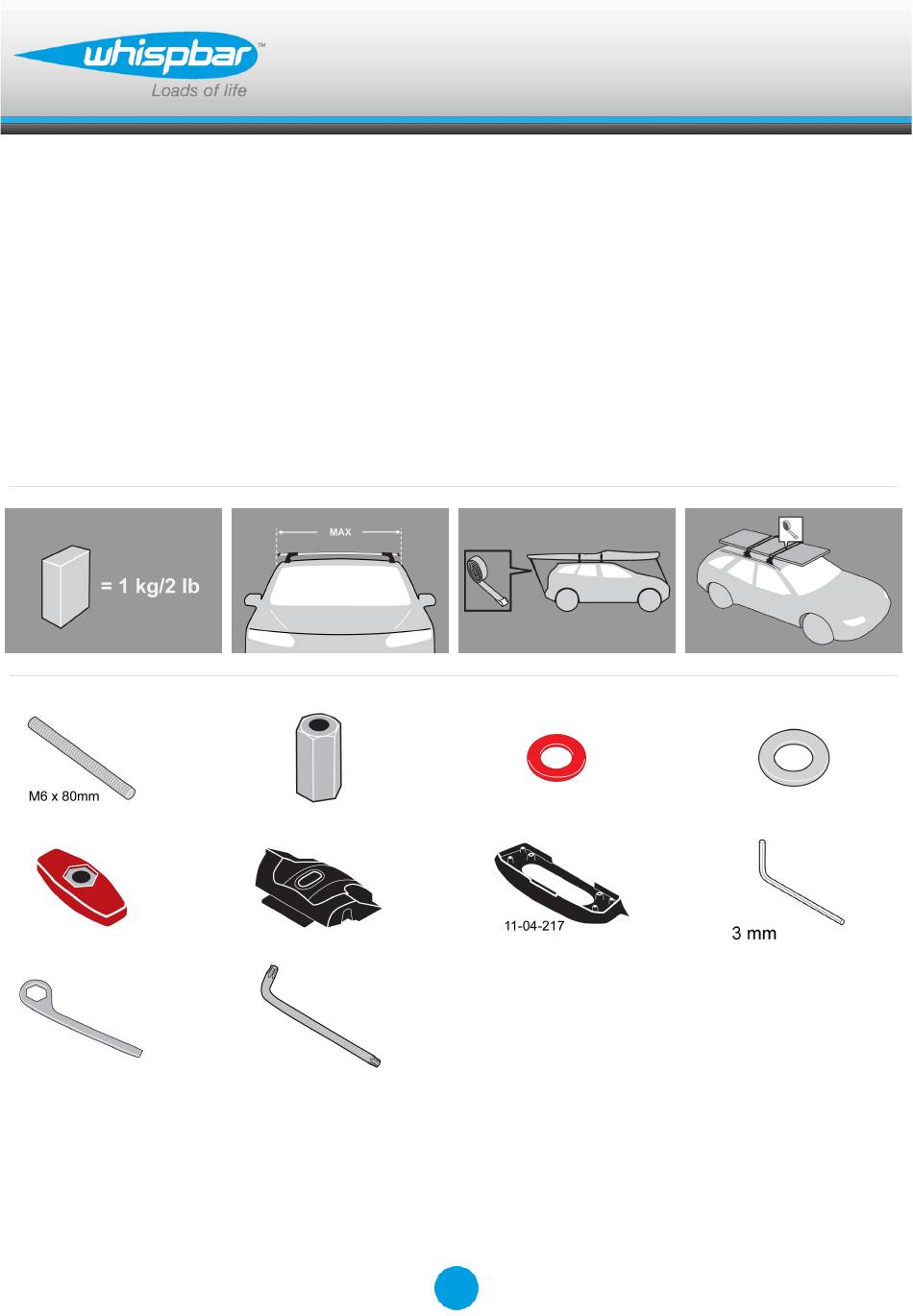

ES Instrucciones de montaje para el
ES
ES
sistema de transporte.
F F F F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
GB
GB
GB
x 4
x 4
x 1
Revision No:
2A
x 4
x 4
x 1
1
Fitting Kit
x 4
x 4
K624
x 4
x 1

Publicité

Table des Matières
loading

Manuels Connexes pour Whispbar K624

Sommaire des Matières pour Whispbar K624

  • Page 1 K624 Fitting Kit ES Instrucciones de montaje para el sistema de transporte. F F F F Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier Revision No:...
  • Page 2 Fitting Kit K624 MAX lbs MAX lbs W/P WHD W/P WHD Jeep Grand Cherokee WK2 Steel Rails, 5dr Grand Cherokee WK2 Steel Rails, 5dr SUV 11-+ SUV 11-+ Grand Cherokee WK2 Steel Rails, 5dr Grand Cherokee WK2 Steel Rails, 5dr...

  • Page 3: First Time Installation

    Fitting Kit K624 First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
  • Page 4 Fitting Kit K624 Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Set bars to length (refer to the crossbar instructions for crossbar adjustment).
  • Page 5 Fitting Kit K624 Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Page 6 Fitting Kit K624 Fit rubber pads (supplied with fitting kit) to foot. Pad may vary in shape to that shown. Make sure the pad fits into the holes underneath the foot. Fitment Remove screws from the vehicle's fixed points Select grubscrews and screw into the vehicle's fixed points.
  • Page 7 Fitting Kit K624 Assemble as shown. Tighten with provided 13mm (1/2") spanner. Place crossbar foot over grubscrews. Place M6 washer over grubscrew.
  • Page 8 Fitting Kit K624 Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all four positions. Check crossbar is securely attached to the vehicle.
  • Page 9 Fitting Kit K624 CAUTION: CAUTION: CAUTION: CAUTION: Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is applied to the crossbars.
  • Page 10 Fitting Kit K624 Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
  • Page 11 Fitting Kit K624 A loaded roof rack system can alter the performance of your vehicle. Be especially aware of the effects of side winds, changing of direction, and braking performance. Avoid rapid acceleration and deceleration. Drive carefully. Note that the total height of the vehicle increases when upright loads are carried.

  • Page 12: Première Installation

    Fitting Kit K624 Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
  • Page 13 Fitting Kit K624 Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Page 14 Fitting Kit K624 Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.

  • Page 15: Montage

    Fitting Kit K624 Placer des coussins en caoutchouc (fournis dans le kit de montage) sur le pied. La forme des coussins est susceptible de varier par rapport au modèle. S'assurer que le coussin s'intègre dans les orifices sous le pied.
  • Page 16 Fitting Kit K624 Monter comme illustré. Resserrer en utilisant la clé de 13 mm (1/2") fournie. Placer le pied de la barre transversale sur les vis sans tête. Placer la rondelle M6 sur la vis à pression sans tête.
  • Page 17 Fitting Kit K624 Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour les quatre positions.
  • Page 18 Fitting Kit K624 ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis sont bien serrées sont bien serrées sont bien serrées...
  • Page 19 Fitting Kit K624 Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Page 20 Fitting Kit K624 S'assurer que toutes les charges sont solidement attachées avec des sangles non élastiques. Vérifier régulièrement pendant les longs trajets. Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de...

  • Page 21: Primera Instalación

    Fitting Kit K624 Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
  • Page 22 Fitting Kit K624 Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
  • Page 23 Fitting Kit K624 Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
  • Page 24 Fitting Kit K624 Ajuste las almohadillas de goma a la base del pie de la barra (suministradas con el kit de fijación). Asegúrese de que la almohadilla encaja correctamente en la base del pie de la barra. Montaje Retire los tornillos de los puntos fijos del vehículo...
  • Page 25 Fitting Kit K624 Móntela como se muestra. Apriete con la llave de boca de 13mm suministrada. Ponga el pie de la barra sobre los tornillos. Coloque la arandela M6 sobre el tornillo,...
  • Page 26 Fitting Kit K624 Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba. Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todas las cuatro posiciones. Asegúrese de que la barra esté fijada al vehículo de forma segura.
  • Page 27 Fitting Kit K624 ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos están apretados. están apretados. están apretados. están apretados.
  • Page 28 Fitting Kit K624 Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Page 29 Fitting Kit K624 Retire todos los objetos sueltos o que puedan soltarse, antes de iniciar el transporte. Asegúrese de que toda la carga esté sujetada de forma segura con cintas no elásticas. Verifique regularmente en viajes largos. Transportar carga en el techo del vehículo cambia el comportamiento del mismo.
  • Page 30 Fitting Kit K624 Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.es...
  • Page 31 Jeep Grand Cherokee WK2 Steel Rails, 5dr SUV Jan 11-+ (ZA) 130mm 970mm 890mm 845mm 5 1/8" 38 3/16ths" 35 1/16ths" 33 1/4" ENGLISH Technical Assistance or Replacement Parts: Contact your dealer or visit: www.whispbar.com or call (888) 925-4621 Monday through Friday, 7:00am to 5:00pm, PST...

  • Page 32: Limitation Of Liability

    Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components. This...

  • Page 33: Garantie Limitée À Vie

    à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...

  • Page 34: Garantía Limitada De Por Vida

    Whispbar donde adquirió el producto, que le dará las instrucciones necesarias sobre cómo proceder en este caso. Si no es posible comunicarse con el concesionario de Whispbar, o este no puede reparar el defecto, el comprador original deberá...
  • Page 35 Fitting Kit K624...
