MANUEL D'INSTALLATION
DGLIWLC-DGLIFWLC
Lecteurs Proximité intérieur/extérieur - Wiegand

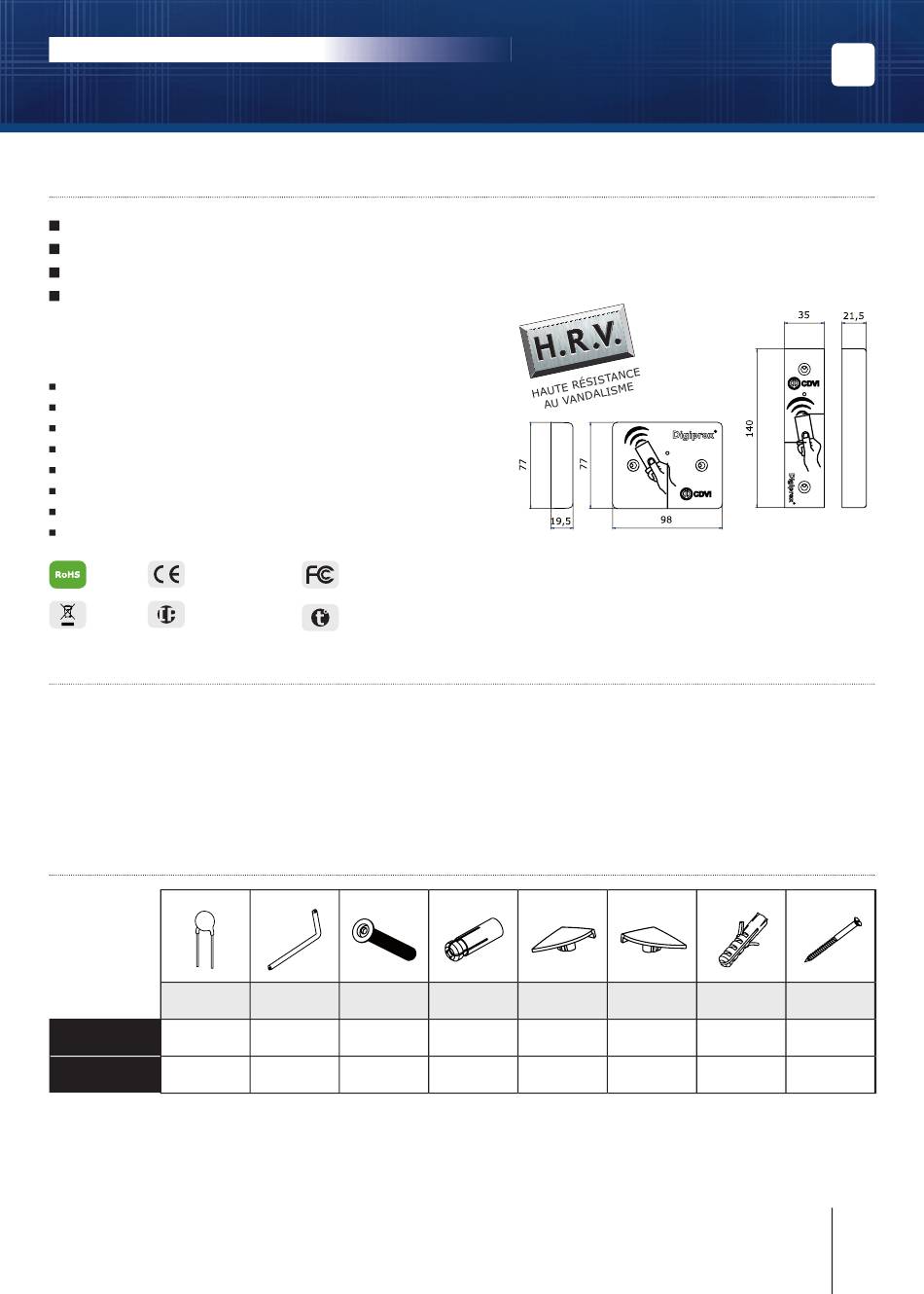

1] PRESENTATION DES PRODUITS

Wiegand 26, 30 ou 44 bits.
Electronique résinée.
Signalisation lumineuse et sonore.
Disponible en version :
- Polycarbonate standard "VO" (DGLPWLC).
- Inox (DGLIWLC).
DGLPWLC (L x B x D): 104 x 80,5 x 23
DGLPFNWLC (L x B x D): 140 x 42 x 23
DGLIWLC (L x B x D): 98 x 77 x 19,5
DGLIFWLC (L x B x D): 140 x 35 x 21,5
Technologie : 125 Khz.
Protocole : lecteur multi-carte.
Alimentation : 12 V DC.
Consommation : 100 mA.
Certifi cation CE
DEEE IP53

2] RAPPELS ET RECOMMANDATIONS

Recommandations d'installation
Pour sécuriser l'installation, n'oubliez
pas de placer la varistance sur le
système de verrouillage en parallèle
au niveau de l'alimentation. Ne pas
installer les lecteurs en entrée/sortie
à moins de 60 cm l'un de l'autre.
3] ÉLÉMENTS FOURNIS
Varistance
DGLIWLC 1
DGLIFWLC 1
* Conforme à la directive européenne R&TTE 99/5/CE et selon les normes
harmonisées : ETS 301 489 et ETS 300-330-1-Ed 2001. Conforme aux normes CEM
appliquées : EN 50133, EN 50130-4.
Certifi cation FCC CFR 47
part 15 compliance
-25°C to +70°C
Câble préconisés
Câble 4 paires 6/10ème.
Environnement
Si vous installez ces lecteurs dans
un environnement marin/salin,il
est préconisé de passer du vernis
en bombe sur les contacts après
Outil Vis Diax Cheville
®
Diax 5x35mm
®
1 2
1 2
DGLIWLC
câblage afi n de prévenir le risque
d'oxydation.
Alimentations préconisées
ARD12 et BS60.
Cache Vis Cache Vis
métal gauche
2 -
2 -
DGLIFWLC
Cheville Vis à bois
droite plastqiue 3x40mm
- -
- -
