Järjestelmän kuvaus
Radiaalipuhallin
Dustcontrolin puhaltimet ovat nk. radiaalipuhaltimia
(keskipakoispuhaltimia). Ilma johdetaan puhallin-
pyörän keskelle, mistä keskipakoisvoima pakottaa
sen kulkemaan puhallinsuojusten kautta poistoput-
keen.

Tekniset tiedot

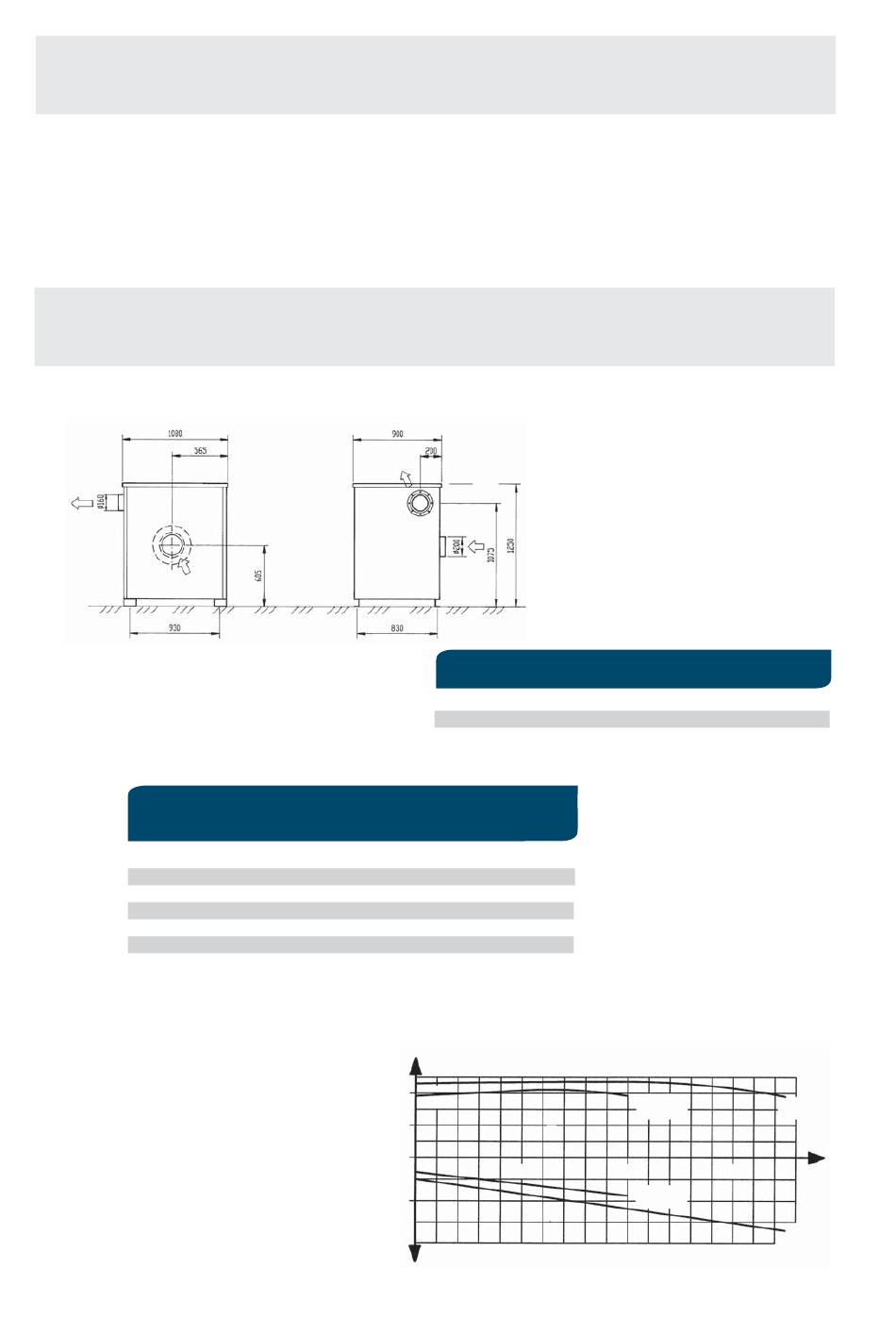

Mitat:
TEKNISET TIEDOT
Kierrosluku, rpm
Paino, kg
Alipaine, kPa
Ilmamäärä, m
3
Äänitaso äänenvaimentimella*, dB(A)
Sisääntulo/Ulospuhallus, mm
* käytettäessä poiston vaimenninta, 1 m.
Kapasiteettikäyrät on mitattu ja ilmoitettu
kokemukseen nojaavasti. Poiston painehäviöt
normaalista poistoputkesta (vaimennin, takais-
kuventtiili/taive) on laskettu mukaan käyrään.
Lisävarusteet, kuten diffuusori, voi lisätä paine-
häviötä, joten se on otettava huomioon.
Ilmavirrat on ilmoitettu normaali-ilmana
(101.3 kPa@ 20 C).
o
Ilmoitetut käyrät ovat peräisin alipainekäytöstä,
ilmoitetut paineet on oletettu merenpinnan
korkeudella olevan suhteellisen ilmanpai-
neen alapuolella. Näitä laitteita voidaan myös
käyttää ylipainekäyttöön, jolloin ne kehittävät
suuremman paineenpudotuksen.
RAF 1600
50Hz
3000
290
7.7
/h 2000
68
200/160
RAF 1600/2500 - 48
Suoraveto
Tuulettimessa on välitön voimansiirto.
Äänenvaimennus
Puhaltimessa on tärinäeristeet ja korkean luokan
äänenvaimennin. Ulkoinen poistoputken äänenvai-
mennin voidaan asentaa tarpeen vaatiessa.
Art. Nro Hz
400 V 50
230 V 50
460 V US/CAN 60
RAF 2500
60Hz 50Hz 60Hz
3600 3000 3600
330
9.3
3500
70
200/160
Paineen tuotto ja tehonkulutus
kPa Pu
8
4
0
1000
10
20
kW P
Kuva osoittaa erotinjärjestelmään saatavissa olevan kapasiteetin.
RAF 1600 RAF 2500
112000 7,5 kW 112100
112002 7,5 kW 112102
112007 10 HP 112107
RAF 1600
2000 3000
RAF 1600
Part No 9053/9054-A
15 kW
15 kW
20 HP
RAF 2500
Q
3
m /h
RAF 2500
