Technische Daten

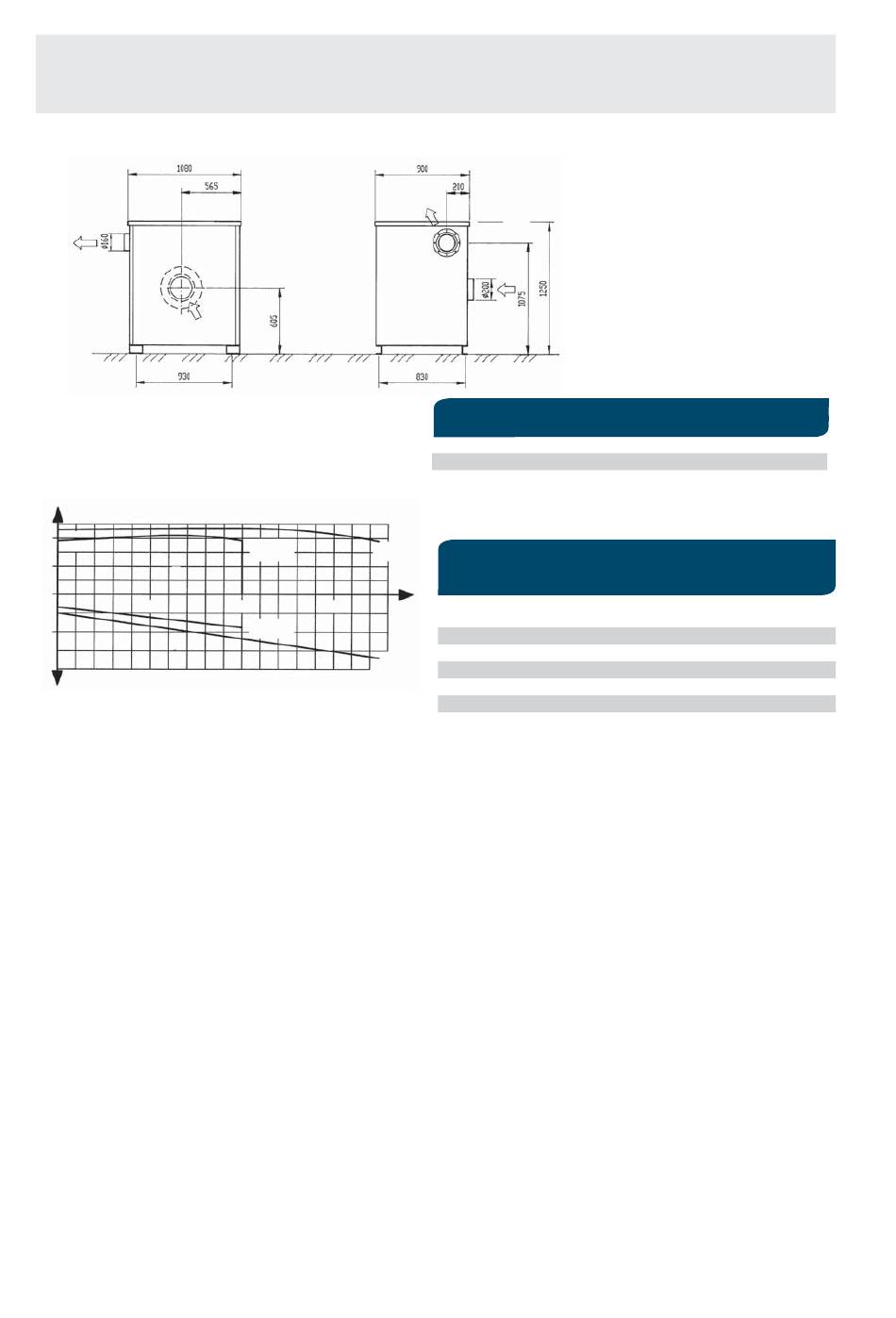

Maße und Aufstellung:
Druckerzeugung und Leistung
kPa Pu
8
4
0
1000
10
20
kW P
Leistungsiagramm. Volumenstrom im Verhältnis zum
Unterdruck bzw. zur Stromaufnahme.
Die Kapazitätskurven sind die tatsächlich zugängliche
Leistung in einem Saugsystem. Dies bedeutet eine
Subtraktion der Auslaßverluste eines normalen Auslas-
ses (Schalldämpfer und Rückschlagventil/Bogen) vom
erzeugten Druck der Pumpe bzw. des Ventilators. Mit
einem Diffusor am Auslaß kann höherer Unterdruck
erzeugt werden.
Die angegebenen Luftromstwerte gelten für Luft bei
normalem Druck (101,3 kPa) und normaler Temperatur
(20°C).
Die Vakuumerzeuger können auch für Überdrucker-
zeugung eingesetzt werden und bringen hierbei einen
größeren Druck als der Saugdruck.
RAF 1600 RAF 2500
Q
2000 3000
m
RAF 1600
RAF 2500
RAF 1600/2500 - 18
Art nr Hz
400 V 50 112000
TECHNISCHE DATEN
3 /h
Drehzahl rpm
Gewicht ca kg
Max dp kPa
Max Q m /h
3
Schallpegel* dB(A)
Einlass/Auslass mm
* mit Schalldämpfer in 1 m Abstand
RAF 1600 RAF 2500
7,5 kW 112100 15 kW
RAF 1600 RAF 2500
50 Hz 50 Hz
3000 3000
290 330
7,7 9,3
2000 3500
68 70
200/160 200/160
Part No 9053/9054-A
