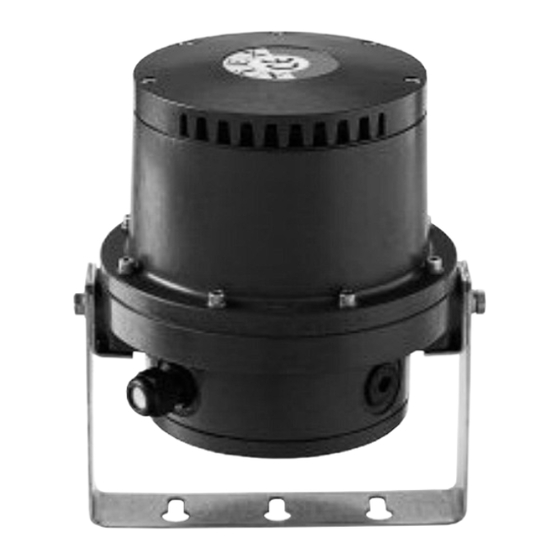

FHF Exploline dGH21 Mode D'emploi

dGH21/dRGH21
* Varianten nur auf Anfrage lieferbar /
Variants only available on re quest /
Autres modèles uniquement sur
demande
• Akustische Signalhupe für
den Einsatz in gasexplosions -
gefährdeten Bereichen der
Zonen 1, 2, 21 und 22
• Schutzklasse II
• Überspannungskategorie II
• Schutzart IP 66
• Gleichstromausführung mit
elektronischem Unterbrecher
• Kunststoffgehäuse
E-Zeichen
Wir erklären hiermit, dass sich dieses
Produkt in Übereinstimmung mit den
grundlegenden Sicherheits-
Gesundheitsanforderungen
der ATEX-Richtlinie 2014/34/EU,
der EMV-Richtlinie 2014/30/EU,
der Niederspannungsrichtlinie 2014/35/EU
und der RoHS-Richtlinie 2011/65/EU
befindet.
Die entsprechenden Normen, techni-
schen Regeln und Spezifikationen
entnehmen Sie bitte der beigefügten
Konformitätserklärung und den Konfor-
mitätserklärungen auf unserer Website.
FHF B 6920 02/16
Ex -Signalhupe / Signalling hooter / Avertisseur
sonor antidéflagrant dGH21/dRGH21
Bestelldaten / Ordering data / Référence à la commande
Typ Nennspannung
Type Rated voltage
Type Tension nominale
dGH21
dGH21 12 V
dGH21 24 V
dGH21 42 V
dGH21 48 V
dGH21 60 V
dGH21 110 V
dGH21 120 V
dGH21 230 V
dGH21 240 V
dGH21
dGH21
dGH21
dGH21
dGH21
dGH21
dGH21
dRGH21 230 V
• Acoustic signalling hooter for
use in areas with explosive
gas atmospheres in Zone
1, 2, 21 and 22
• Insulation class II
• Overvoltage category II
• Protection category IP 66
• D.C. version with electronic
contact breaker
• Plastic enclosure
E symbol
We hereby declare this product is in
compliance with the Essential Health
und
and Safety Requirements of
ATEX Directive 2014/34/EU,
EMC Directive 2014/30/EU,
Low Voltage Directive 2014/35/EU
and RoHS Directive 2011/65/EU.
The appropriate standards, technical
regulations und specifications
can take from the attached confor-
mity declaration and the conformity
declarations on our Website.
Toleranz
Tolerance
Tolérance
6 V 50 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
60 Hz +10%/-15%
AC
50 Hz +10%/-15%
AC
60 Hz +10%/-15%
AC
6 V +10%/-15%
DC
12 V +10%/-15%
DC
24 V +10%/-15%
DC
48 V +10%/-15%
DC
60 V +10%/-15%
DC
110 V +10%/-15%
DC
220 V +10%/-15%
DC
50 Hz +10%/-15%
AC
• Avertisseur sonor pour
• Classe d'isolation II
• Catégorie de surtension II
• Indice de protection IP 66
• Version en courant continu
• Boîtier en plastique
you
Stromaufnahme
Current consumption
Consommation
2,30 A *
1,20 A *
0,65 A *
0,30 A *
0,35 A *
0,25 A *
0,15 A *
0,15 A *
0,07 A
0,07 A
1,00 A *
0,60 A *
0,30 A
0,17 A *
0,15 A *
0,08 A *
0,05 A *
0,07 A *
l'utilisation dans les zones
à risques d'explosion de gaz
des zones 1, 2, 21 et 22
avec interrupteur électronique
Marque E
Nous déclarons, par la présente, que
ce produit est en conformité avec les
exigences fondamentales de sécurité
et de santé, définies par
la directive ATEX 2014/34/UE,
la directive CEM 2014/30/UE,
la directive sur la basse tension 2014/35/UE
et la directive RoHS 2011/65/UE
Les normes, règles techniques et
spécifications applicables sont préci-
sées dans la déclaration de confor-
mité fourni et dans les déclarations
de conformité sur notre site Internet.
1
