Fraco ACT-8 Manuel De L'utilisateur page 64

Installation des dispositifs d'ancrage avec une base au sol (suite)

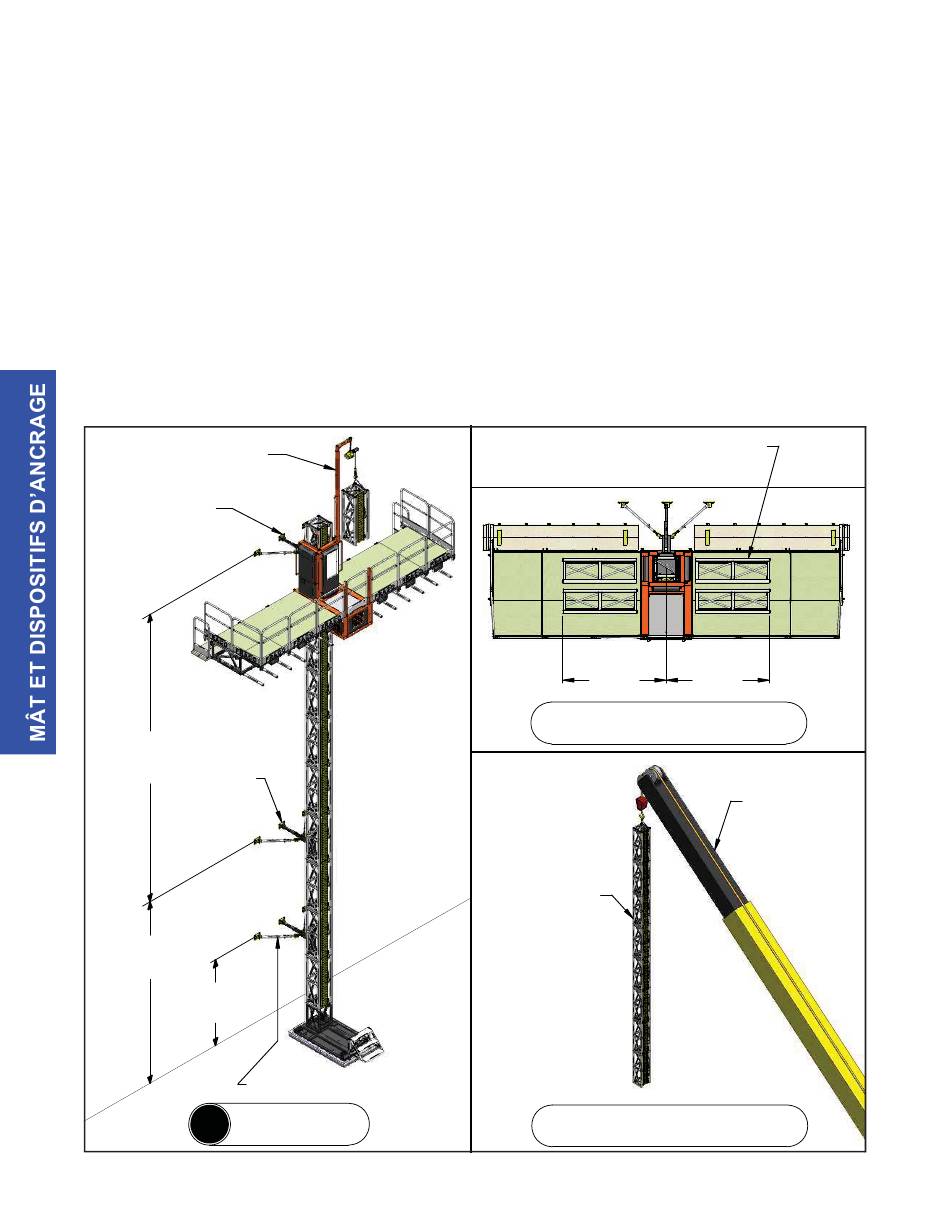

Étape 6a (voir Figure C.23 et C.24) (système d'auto-érectif)
- Si vous utiliser un pont, installater des sections de pont
(voir Chapitre D - page D-9 à D-12).
- Terminer l'installation des sections de mât et des dispositifs
d'ancrage selon la hauteur désirée.
- Ne pas déposer la distance de 9,1 m entre les dispositifs
d'ancrage.
- Une fois que la dernière section de mât est installée,
boulonner la section de fin de mât.
- Lorsque l'installation du mât est terminée, abaisser la
plateforme et enlever le système d'auto-érectif.
- Achever l'installation de la plateforme (tendeurs de section
de porte-à-faux, garde-corps, etc...).
- Replacer le grillage de protection (voir chapitre B
«Installation du grillage de protection»).
Système
d'auto-érectif
Troisième
dispositif
d'ancrage
9,1 m
maximum
Deuxième
dispositif
d'ancrage
6,1 m
recommandé
3,0 m
recommandé
Premier dispositif d'ancrage
6
Figure C.23
C-10
Étape 6b (voir Figure C.23 et C.25) (camion-grue)
- Si vous utiliser un pont, installater des sections de pont
(voir Chapitre D - page D-9 à D-12).
- Terminer l'installation des sections de mât et des dispositifs
d'ancrage selon la hauteur désirée.
- Vous pouvez joindre jusqu'à 9,1 m de section de mât.
- Positionner sur la dernière section de mât à l'aide du
camion-grue et boulonner (voir Figure C.25).
- Ne pas dépasser la distance de 9,1 m entre les dispositifs
d'ancrage.
- Une fois que la dernière section de mât est installée,
boulonner la section de fin de mât.
- Lorsque l'installation du mât est terminée, abaisser la
plateforme.
- Achever l'installation de la plateforme (tendeurs de section
de porte-à-faux, garde-corps, etc...).
- Replacer le grillage de protection (voir chapitre B
«Installation du grillage de protection»).
Maximum (6) six sections
de mât de chaque côté
2,1 m
Figure C.24
Zone de chargement
9,1 m max.
de sections
de mât
Figure C.25
9,1 m de section de mât
2,1 m
Camion grue
Manuel d'utilisation
