TOF/Spot
4. Introduction
Le TOF/SPOT est un capteur compact et puissant, pour
une variété infinie d'applications. Il utilise la technologie
Temps-de-vol (TOF: Time-Of-Flight) pour assurer une
portée de détection précise et ultra-fiable, sans être
influencée par l'arrière-plan.
jusqu'à 6 m.
Le capteur mesure la distance exacte à laquelle se trouve
un objet ou une personne dans la zone de détection,
et peut commuter une sortie en fonction d'une distance
définie. Cela signifie que le champ d'application de ce
capteur est immense: depuis la protection du bord des
portes tournantes, la mesure de niveau, à la fonction de
commande sans contact. Le capteur TOF/Spot, du fait de
ses faibles dimensions, est idéal pour être intégré dans la
plupart des applications.
4.1
Application examples
• Bords des portes tournantes
• Portes des bus
• Bords des portes en veree

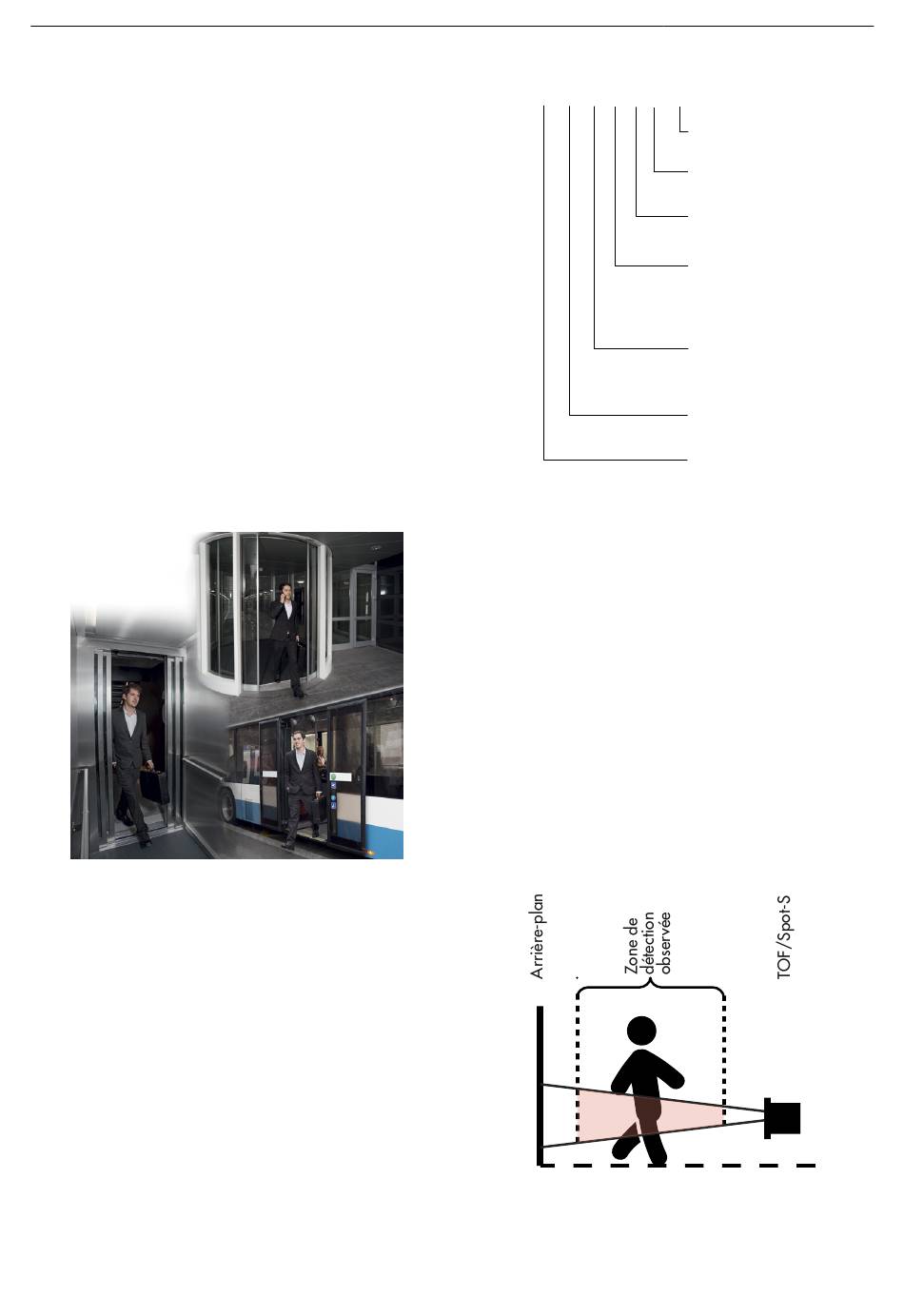

Figure 1:
Application typique du TOF/Spot
4.2
Caractéristiques du TOF/Spot
• Réglage précis de la distance, indépendamment de
l'arrière plan
• Excellente capacité de détection
• Sortie relais universelle
• Insensible à la lumière directe du soleil
• Montage facile
• Petit et disign lisse
• Portée opérationnelle jusqu'à 6 m
• Approuvé TÜV (TOF/Spot-S, version sécurité)
• Categorie 2, PL C (TOF/Spot-S, version sécurité)
4
La
portée est réglable
4.3
Description du type
TOF/Spot - a - bb - c - d - e, ff, Portée
Figure 2:
Description du type de TOF/Spot
4.4
Opération en catégorie 2 (TOF/Spot-S)
Le TOF/Spot-S est certifié TÜV en accord avec
EN 13849-1, Cat. 2, PLC aussi bien que EN 16005 et
DIN 18650.
Cependant, pour être conforme certaines règles doivent
être appliquées :
• L'intégrateur du système doit définir la connexion
électrique correcte au contrôleur pour remplir les
conditions d'utilisation en catégorie 2.
• Le capteur doit être testé régulièrement par le
contrôleur à travers l'entrée Test. Utiliser la sortie FSS
seule ne rempli pas les obligations de la catégorie 2.
• Pour une application en sécurité, les options de
montages suivants sont valables en application
catégorie :
Figure 3:
Protection horizontale avec le TOF/Spot-S
Deutsch
Portée maximale
xx
Valeur en m
-c
Portée courte
Tension d'alimentation
AC
12 ... 24 VAC
DC
10 ... 30 VDC
Corps
Y
Corps à clipser
Z
Corps fileté
Sortie
U
Universelle (Relais, PNP, NPN)
F
FSS
Type
N
Potentiomètre
P
Pré-réglé (Valeur en m)
C
calibration automatique
A
Analogique
T
Auto-apprentissage
USB
Version démo
Taille du spot à 2 m
40
40 mm x 40 mm
Version
-
Standard
S
Sécurité
Horizontal
© CEDES | V 1.3
