Page 8
Mise en service
Après le branchement de l'alimentation en tension le PipeAlarm2 est initialisé et
effectue un autocontrôle.
Tous les LEDs s'allument, ensuite les LEDs des histogrammes s'éteignent de
haut en bas.
Le PipeAlarm2 commence automatiquement avec les mesures continues. Les
premiers résultats de mesure s'affichent après env. 30 secondes.
Si PipeAlarm2 peut être exploité avec les paramétrages d'usine, la mise en ser-
vice est terminée maintenant.
Les paramétrages d'usine PipeAlarm2 :
• valeurs limites résistance d'isolement (Iso): alerte lors du dépassement néga-
tif de 1 MΩ
• valeurs limites résistance de boucle (loop): alerte lors du dépassement positif
de 9 kΩ
ou déclencher une alarme lorsque la résistance dépasse 4,5 kΩ (Pipe-
alarm2 short)
• Calcul de la moyenne des valeurs de mesure : aucun
• Relais d'alarme : fermé, relais se déclenche en cas d'alarme
• Retardement du déclenchement du relais d'alarme : aucun
Fonction PipeAlarm2
L'appareil de mesure PipeAlarm2 fonctionne de façon autonome et ne requiert
une intervention qu'en cas d'alarme.
Celui-ci procède à une mesure continue successivement de la résistance du
système de raccordement des conduites, de la résistance d'isolement et de la
résistance de boucle sur le canal de mesure 1, puis sur le canal de mesure 2.
Un cycle de mesure complet prend moins d'une minute.

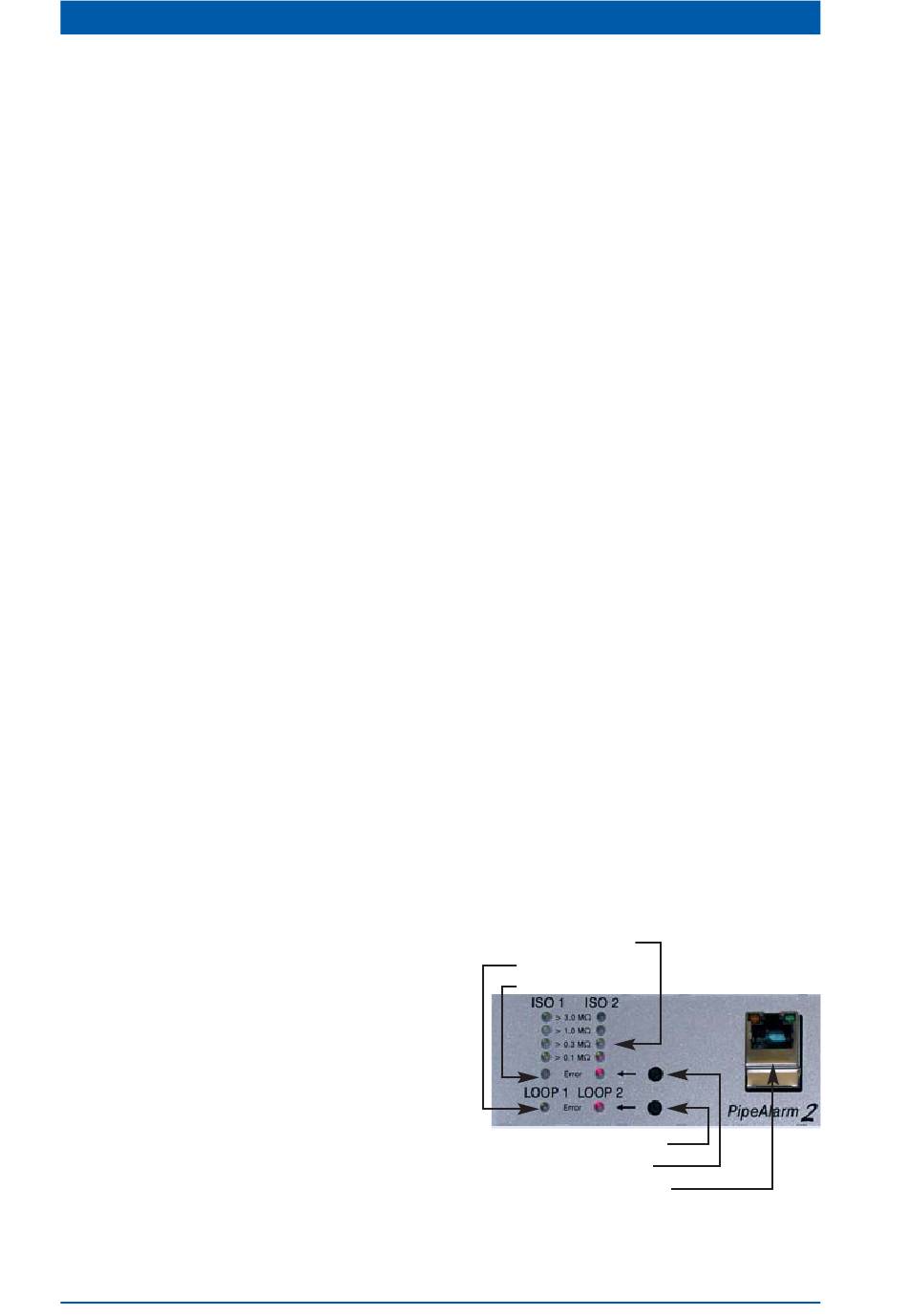

Signification des LEDs
1. Les LEDs „ISO 1" et „ISO 2" affichent
la plage, dans dans laquelle les valeurs
de mesure actuelles se trouvent :
> 0,1 | > 0,3 | >1 | > 3 MΩ.
2. Les LEDs Erreur „ISO 1" et „ISO 2"
virent du
vert
au rouge, lorsque la
valeur limite définie est dépassée néga-
tivement.
Les voyants clignotent en alternance
lorsque le raccordement d'une conduite
est interrompu.
Le relais d'alarme "ISO" modifie son état de commutation pour déclencher
le téléalarme.
Bargraph LED Iso
LED „Erreur" Loop
LED „Erreur" Iso
Aquittement Loop
Aquittement Iso
Interface Ethernet
