Interface DALI
La programmation, l'installation et la mise en service de l'appareillage s'effectuent à l'aide d'un
logiciel homologué KNX. Les pleines fonctionnalités sont assurées à partir de la version
ETS3.0d du logiciel de mise en service KNX.
Les versions actuelles de la base de données des produits, des descriptions techniques, des
programmes de conversion ainsi que d'autres programmes d'aide sont à tout moment dispo-
nibles sur notre site Internet.
Usage conforme
-
Commande de lampes et d'autres applications avec un matériel DALI dans les installations
KNX, par ex. ballast électronique
-
Montage sur profilé chapeau selon DIN EN 60715 dans un répartiteur secondaire
Caractéristiques produits
-
Commande de 64 participants DALI max. dans 32 groupes max.
-
16 scènes de lumière
-
Lecture de l'état des participants DALI par KNX, par ex. luminosité ou erreur d'éclairage
-
Commande manuelle des groupes DALI
-
Guidage forcé
-
Retour de l'état de commutation et de la valeur de luminosité en fonctionnement sur bus et
en mode manuel
-
Fonction de commutation centrale
-
Fonction de blocage pour chaque groupe DALI
-
Temporisation de mise en marche et de mise à l'arrêt séparée
-
Commutateur d'éclairage d'escalier avec fonction d'avertissement
-
Mise en service DALI avec un plug-in ETS
-
Protection contre les courts-circuits
-
Protection contre les surtensions
-
Protection contre les surcharges
-
Remplacement d'un participant DALI individuel pendant le fonctionnement possible sans
logiciel
i État à la livraison : mode Chantier, possibilité de commande des groupes DALI avec le cla-
vier. Tous les participants DALI sont commandés ensemble.

4 Utilisation

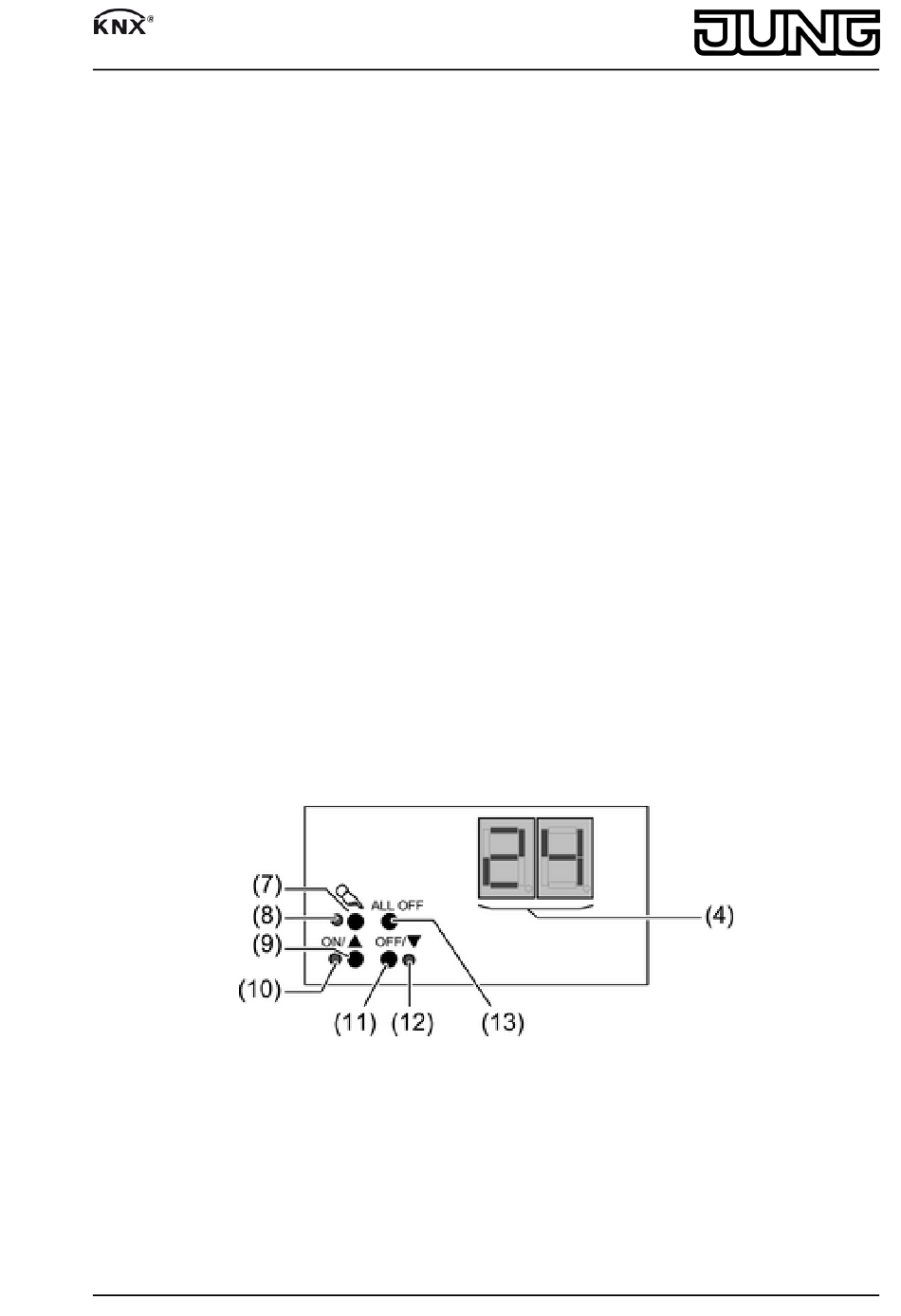

Éléments de commande
(4) Affichage groupe DALI (1 à 32)
(7) Touche c – commande manuelle
(8) LED c – marche : mode manuel permanent activé
(9) Touche ON/n – Activation ou variation plus claire
(10) LED ON/n – Marche : groupe DALI activé, luminosité 1 à 100 %
(11) Touche OFF/o – Désactivation ou variation plus sombre
(12) LED OFF/o – Marche : groupe DALI désactivé, luminosité 0 %
82559913
J:0082559913
Figure 2
2/9
16.08.2010
