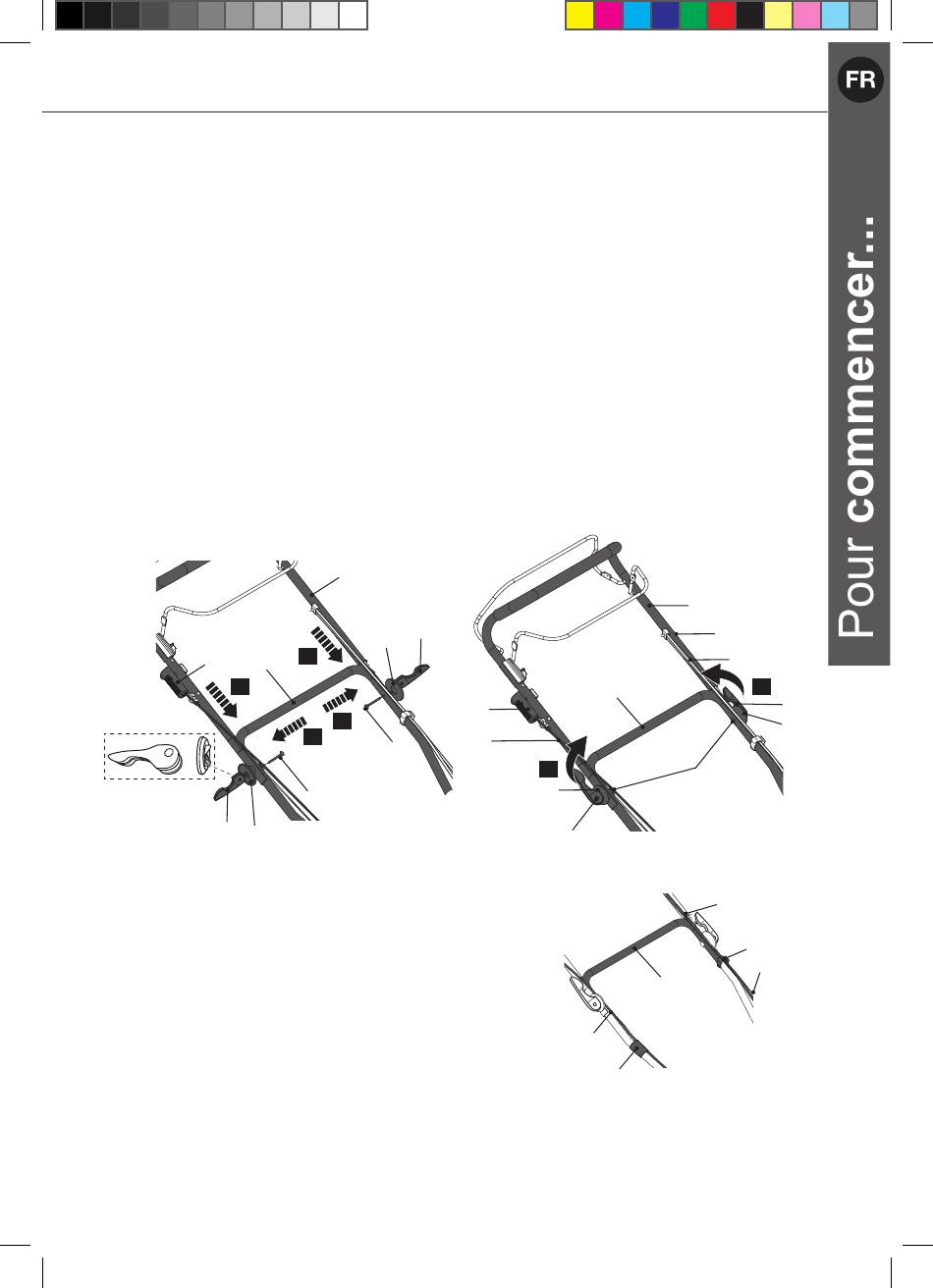

Barre de guidon supérieure (Images 3, 4, 5)
1. Alignez la barre de guidon supérieure (4) avec la barre de guidon inférieure
(8) (Image 3, étape 1) et veillez à ce que la clé de DÉMARRAGE (31) soit sur
le côté droit (vue depuis la position de l'opérateur).
2. Assurez-vous que les câbles et le cordon (5, 6, 30) passent sur le dessus
des barres de guidon (4, 8). Fixez en position avec les serre-câbles fournis
(9 / 29).
3. Insérez les deux boulons (7c) dans les trous de montage du guidon
(Image 3, étape 2).
4. Fixez les deux coupelles intérieures (7b), les manettes de serrage (7a) et
serrez préalablement la barre de guidon supérieure (4). Desserrez ou serrez
les manettes de serrage (7a) pour trouver la bonne position pour fixer la barre
de guidon supérieure avec les manettes de serrage.
5. Fixez la barre de guidon supérieure (4) avec les manettes de serrage (7a)
(Image 4, étape 3).
31
1.
7a 7b
6. Fixez le câble de frein (5) et le câble
d'autopropulsion (6) avec le serre-câble
(9) sur le côté gauche de la barre de
guidon inférieure (8), et le câble électrique
(30) avec le guide-câble (29) sur le côté
droit de la barre de guidon inférieure (8)
(vue depuis la position de l'opérateur)
(Image 5).
MNL_MLMP475iSSP-M&S_MAC_FR_V4_200306.indd 25
4
7a
7b
1.
8
2.
2.
7c
7c
Image 3
Avant de commencer
8
31
30
3.
7a
7b
Image 4
30
29
Image 5
4
5
6
3.
7a
7b
7c
5
9
6
8
