2. Récepteurs à relais
2.1.

Installation du produit

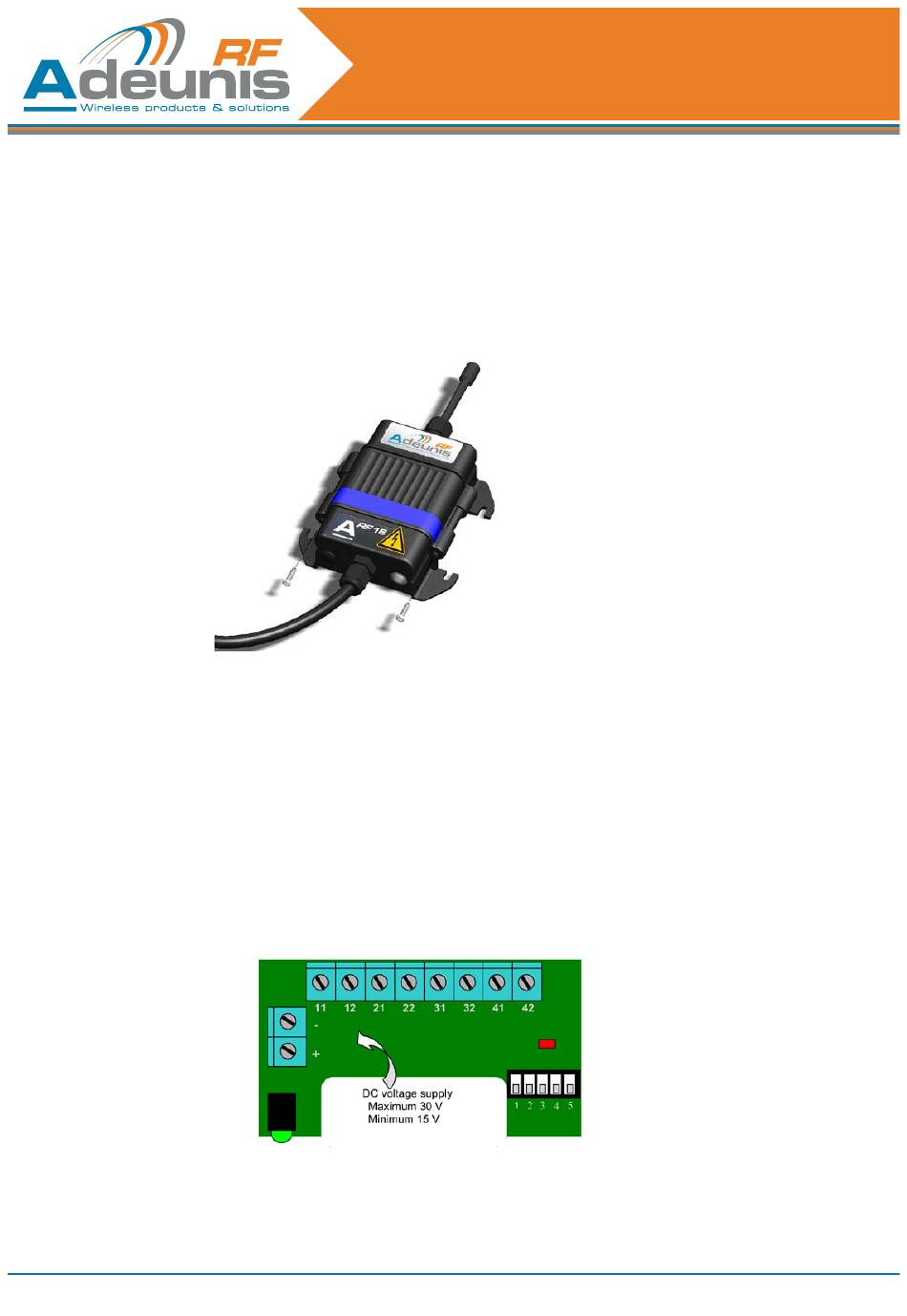

Le récepteur ARF7341 se fixent par les pattes d'attache sur le dessus (antenne) et le dessous (boîte à garniture)
du boîtier. Toute opération (percement...) effectuée sur le boîtier lui fera perdre son agrément d'étanchéité IP65.
Enlevez les deux vis en inox (A et B) et déboîtez la partie inférieure pour accéder aux borniers de connexion
d'alimentation électrique et aux contacts.
2.2.

Tension d'alimentation

Le produit doit être alimenté en DC 15 à 30V par une source d'alimentation conforme TBTS (note : tensions
maximum à ne pas dépasser : 42,4Vac ou 60Vdc).
L'alimentation du produit doit être conforme à l'EN 60950-1 (ed 2006) ou à l'EN61010-1 et doit être à puissance
limitée (§ 2.5 de l'EN 60950-1 (ed 2006)).
Le câble de raccordement de l'alimentation et des relais, doit être un cordon de diamètres 6,5 mm (1 & 2 relais)
ou 10mm (4 relais), de couleur noire, et supportant une intensité de 10 ampères/par conducteur. Le nombre de
conducteur (cf ¶ 2.2) doit correspondre au nombre de bornes-relais utilisés, plus ceux de l'alimentation.
Chaque connecteur multibrins doit être équipé d'un embout.
Coupez l'alimentation électrique, puis branchez l'alimentation sur les bornes vissées marquées + et -.
Gamme ARF18 UG V1.5
A
B
12
