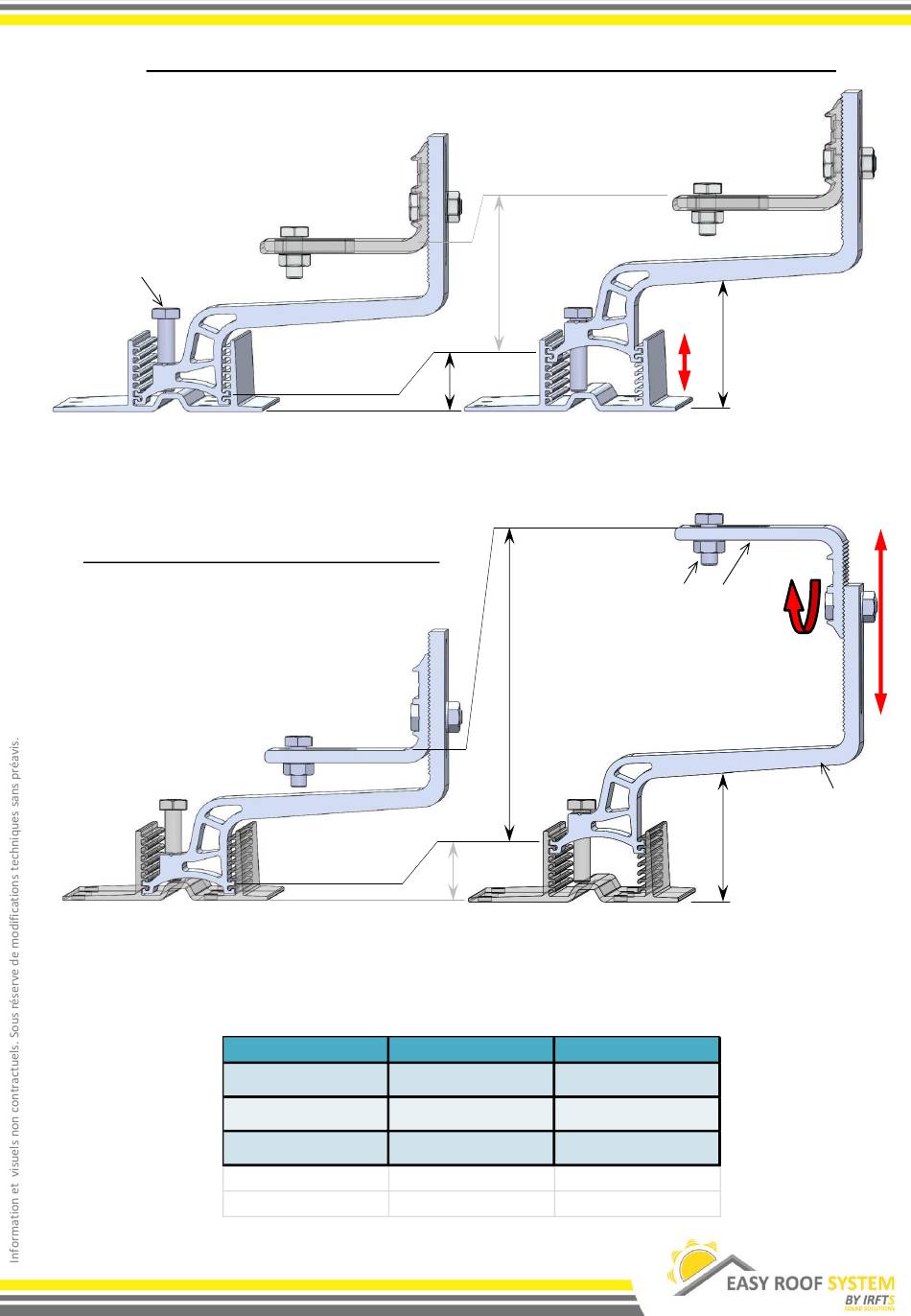

Valeurs de Réglage hauteur du crochet par rapport à l'embase
Vis de maintien
Valeur de réglage hauteur equerre crochet
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
A
A
Hauteur Réglage (mm)
A
8 à 28
B
65 à 152
C
40 à 60
B
Rotation de l'équerre crochet et
du boulon de fixation du rail
B
Configuration pour toiture avec tuiles
GALBÉES. Voir page 19
Pas (mm)
4
2
4
C
Crochet
C
30
