Notice de montage IRFTS SHADOW SOLAR - OMBRIERE version 2 pieds

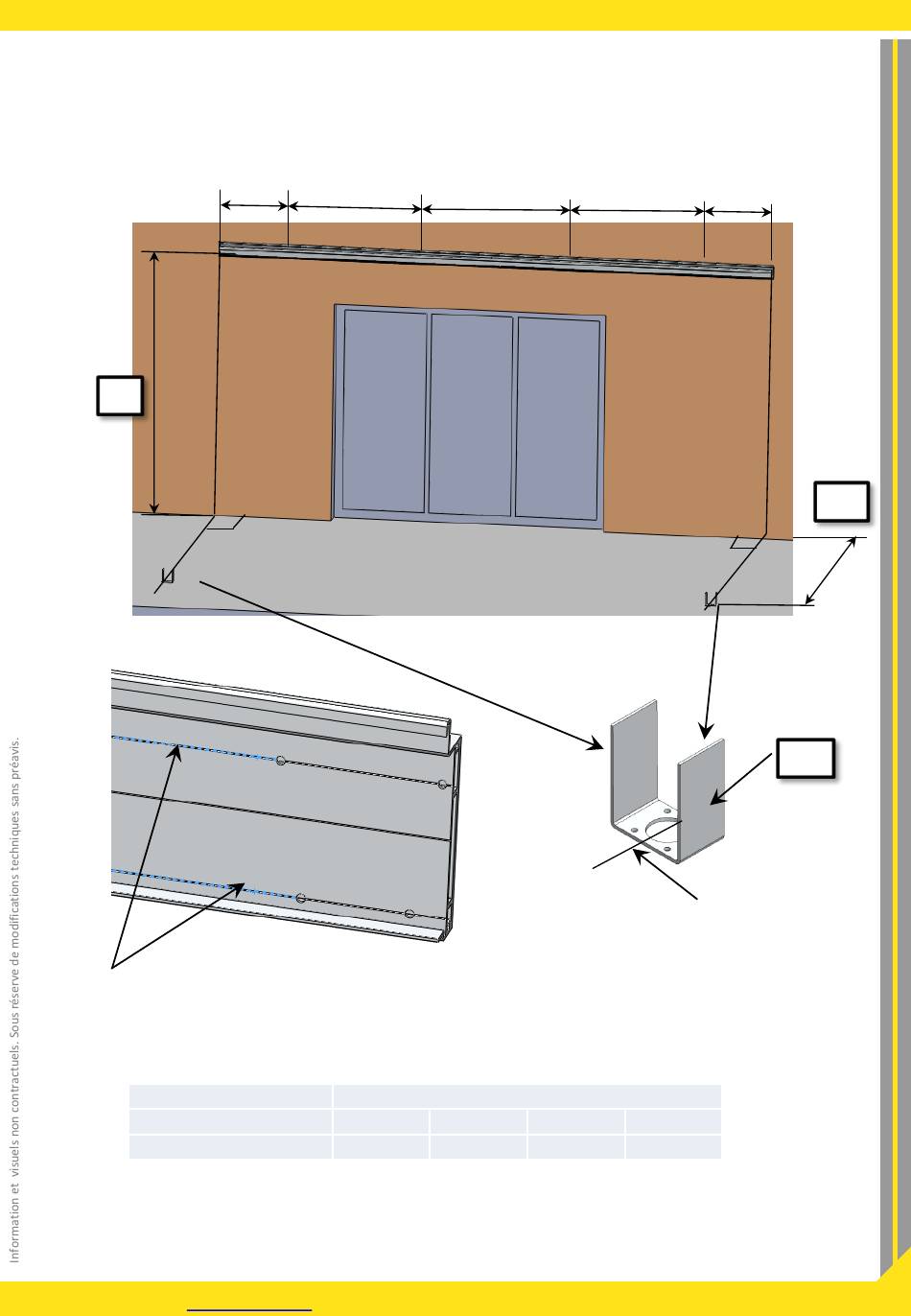

2.2 Préparation pour la pose du IRFTS SHADOW SOLAR
u
200
u
u
200
Z
X1
27
Axe du support pied
Lignes pour les trous de la fixation murale
_______________________________________________________________________________________________
a) Présenter le Spoiler pré-percé et tracer les trous de fixation murale à 200mm des extrémités puis avec un
entraxe réparti u ( en X2 : 6 fixations et en X3 : 8 fixations ) Fixation M6 mini.
b) Aligner et positionner les supports pieds :
Configuration du IRFTS SADOW SOLAR
4x3 4x2 3x3 2x2
Cote X1 fixation murale 4731-X2 4731-X2 3524-X2 2316-X2
c) Utiliser le support (27) pour réaliser la fixation des pieds au sol.
d) Mettre une légère pente dans la direction des pieds d'évacuation d'eau pluviale.
