CHAPITRE 3
UTILISATION DE L'IMPRIMANTE

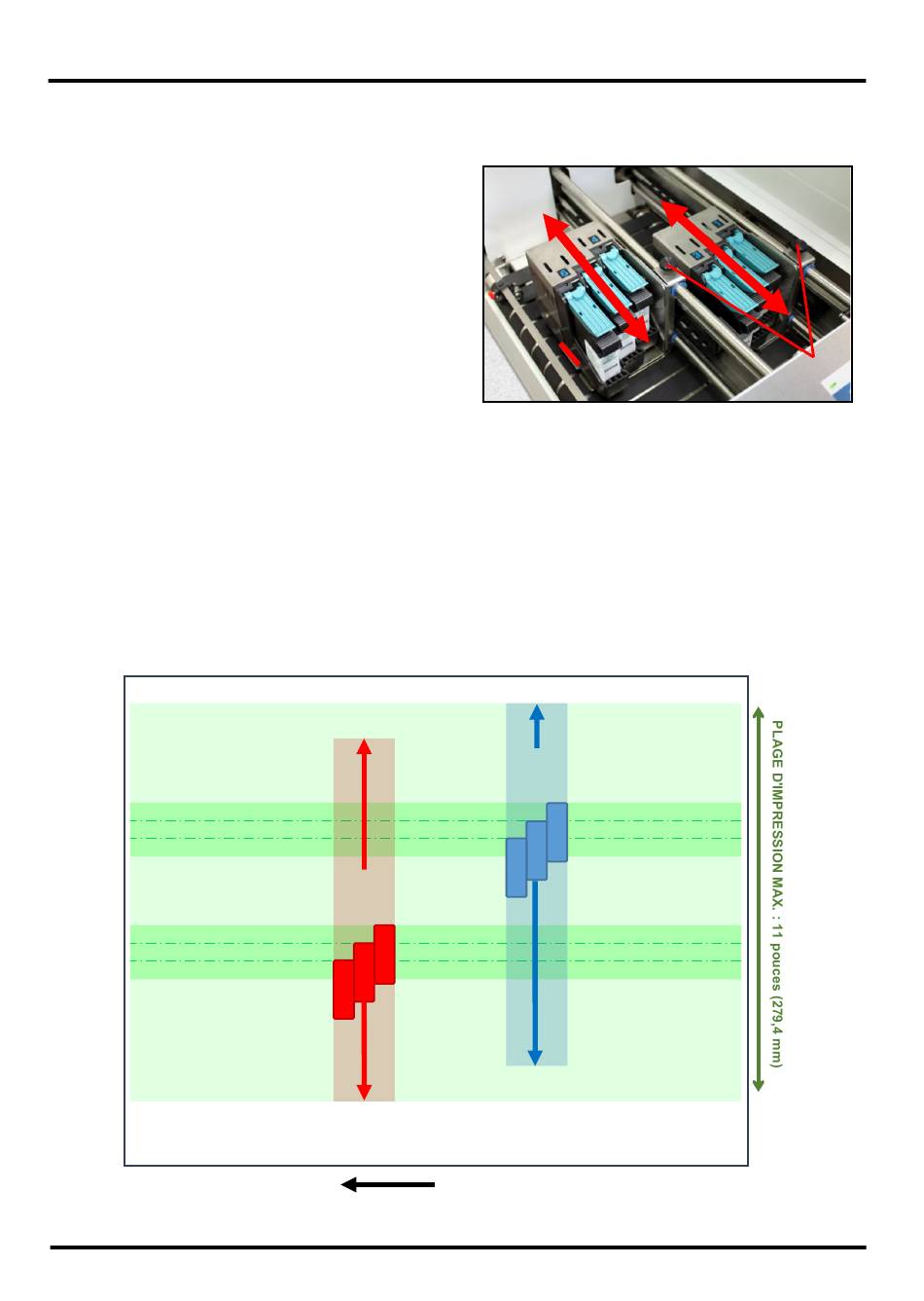

Positionnement des unités d'impression
1. Desserrez la (les) vis de blocage [A].
2. Positionnez les unités d'impression selon les
besoins pour l'impression du support en entrée.
CONSEIL : Des indicateurs de zone d'impression
sont situés du côté sortie des unités d'impression.
Ils sont utiles pour obtenir la position d'impression
souhaitée pour les unités d'impression.
3. Serrez la (les) vis de blocage [A]
Plage d'impressionPlage d'impression
Le schéma ci-dessous indique la plage de mouvement de chaque unité d'impression.
Il indique également les « zones non imprimables » (zones d'impression inatteignables) lors de alimentation de
l'imprimante avec un format de support maximum de
13,5 pouces de largeur x 17 pouces de longueur (342,9 mm de largeur x 431,8 mm de longueur) (dans le sens de
l'alimentation).
Dans le cas d'une alimentation avec un support de 11 pouces (279,4 mm) de largeur, ou plus étroit, on peut
positionner la combinaison des unités d'impression pour imprimer n'importe où dans la largeur du support.
0,75 pouce (19,05 mm)
1,75 pouce (44,45 mm)
22
ZONE NON IMPRIMABLE
UNITÉ D'IMPRESSION 2
10 pouces (254 mm)
ENSEMBLE DE
VERTICALE
4
5
6
ZONE NON IMPRIMABLE
ÉLÉMENT MAX. 13,5 pouces Largeur x 17 pouces Longueur (342,9 mm Largeur x 431,8 mm Longueur)
SENS D'ALIMENTATION DU
SUPPORT
UNITÉ D'IMPRESSION 1
10 pouces (254 mm)
PLAGE
VERTICALE
1
2
3
A
