CHAPITRE 2
INSTALLATION DE L'IMPRIMANTE
Assemblage Imprimante
Outils nécessaires : Tournevis cruciforme standard nº 2

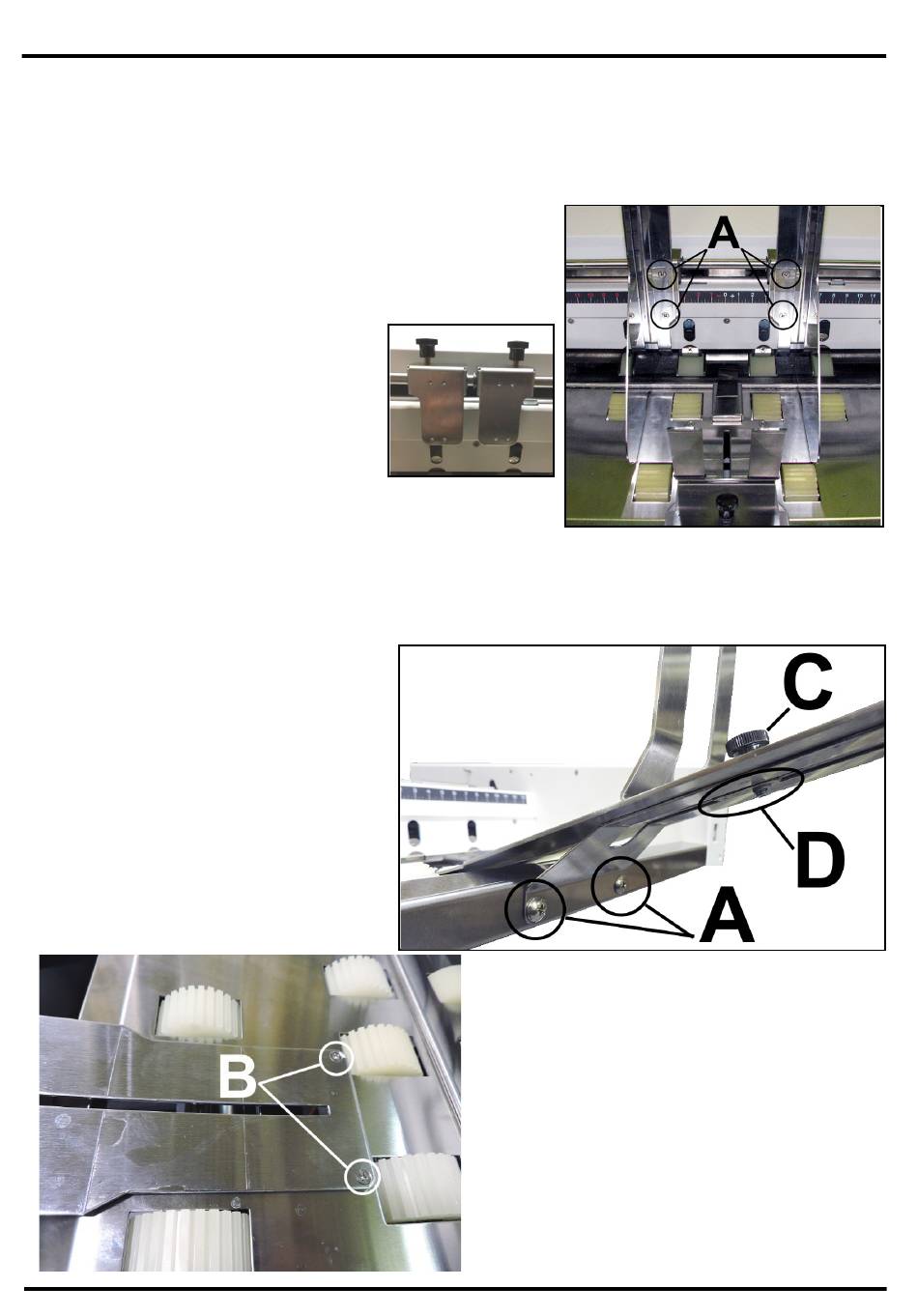

Installation des guides latéraux
1. Retirez deux vis [A] de chaque
bloc de guide latéral. s
2. Alignez les trous de vis du guide latéral avec les trous dans
les blocs de guide latéral.
REMARQUE : Chaque bloc de guide
latéral comporte deux séries de trous.
Utilisez les trous extérieurs pour
permettre une largeur de support
maximale de 13,5 pouces (33 cm).
Utilisez les trous intérieurs pour
permettre une largeur de support
minimale de 3 pouces (7,62 cm).
3. Insérez les vis [A] retirées à l'étape 1.
Serrez pour fixer solidement les guides aux blocs de guide
latéral.
Installation du guide arrière de support et de la cale
1. Installation du guide arrière de
support. Utilisez deux vis [A] (fournies)
dans la plaque centrale arrière.
2. Installez deux vis [B] dans la partie
supérieure de la plaque centrale
arrière.
3. Installation de la cale du support.
Insérez la molette de verrouillage [C]
dans la cale et dans le guide arrière de
support. Vissez dans la rondelle
rectangulaire [D].
