Mise en service
• Configuration des sorties relais CRT1 et CRT2
Sorties filaires
Configuration usine
Active sur :
• Intrusion
Sortie CRT 1
• Autoprotection
• Technique
Active sur :
Sortie CRT 2
• Report Marche/arrêt
impulsionnel
Avec une centrale CEB 120
La liste des paramètres configurables est la sui-
vante :
• SELECT ZONES : Zones 1 à 8
• CONFIGURER :
Report d'alarme (Sortie CRT 1) :
- Intrusion (volumétrique ou périmétrique)
- AP = (autoprotection)
- Technique (24h/24)
• Report M/A (Sortie CRT 2) :
- Inactif
- Maintenu
- Impulsionnel
➌ ➍
Mise en service des produits connectés aux Bus répétés
Raccordez les produits au bus et associez-les à la centrale (voir leur notice respective).
Ne pas oublier de basculer l'interrupteur de fin de ligne sur les produits situés aux extrémités des
Bus.
Si un produit refuse de s'associer :
- soit le courant de l'IBMAX est atteint. Dans ce
cas, le produit doit être alimenté via un autre Bus
ou vous pouvez passer la centrale en type 1 (NF) .
- soit la capacité maximum est atteinte (en nombre
de produits connectés).
Avec une centrale CEB 30
Avec une centrale CEB 30, les sorties ne sont
pas configurables. Elles fonctionnement sur la
zone où l'IBMAX est associé.
- 12 -

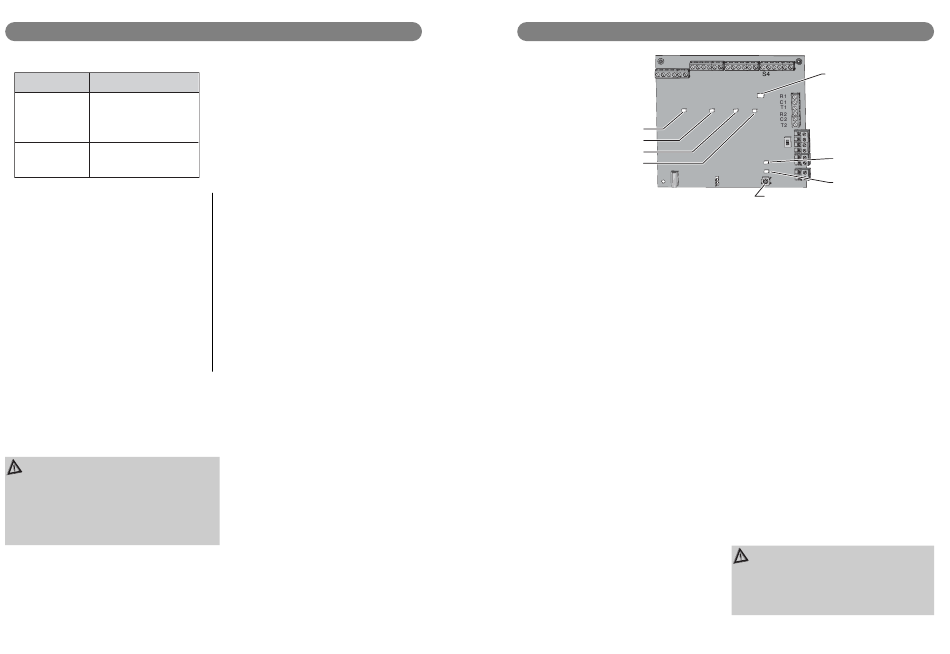

Voyants / Signalisation
S2
S1 E1
E2
Voyant sortie filaire S1
Voyant sortie filaire S2
Voyant sortie filaire S3
Voyant sortie filaire S4
Signalisation des défauts
L'IBMax possède 7 voyants rouges de diagnostic :
• 1 voyant par bus répété
• 1 voyant par sortie filaire
• 1 voyant secteur
➤ Tous les voyants clignotent :
• L'IBMAX n'est pas associé.
• la communication entre la centrale et l'IBMAX ne fonctionne plus.
Les voyants Bus répétés :
➤ Voyant éteint : pas de produit enrôlés sur ce bus.
➤ Voyant clignote rapidement : il y a un problème de fin de ligne
A savoir, il n'y a pas de Fin De Ligne ou alors il y en a plus de 3.
➤ Voyant clignote lentement : le bus est en court-circuit.
➤ Voyant allumé fixe : Bus OK (avec au moins un produit, avec une configuration FDL OK, sans court
circuit).
Les voyants sorties filaires :
➤ Voyant clignote : Courant sur la sortie supérieur à 100mA.
Dans le cas où l'IBMAX est trop chargée en courant et qu'elle ne peut garantir son autonomie NF,
elle va émettre des bips problèmes toutes les minutes.
Le voyant secteur / IBMAX (capot fermé) :
➤ Voyant éteint : pas de présence secteur.
➤ Voyant clignote rouge : problème de consommation
➤ Voyant flashe rouge : Mode Ajout produit
➤ Voyant allumé vert : OK. Aucun défaut.
Voyant secteur/
E3 E4
S3 E5
E6
E7
E8
Voyant IB MAX
ou modulation optique
Voyant
bus répété R1
Voyant
T1
bus répété R2
BP association T1
Le défaut secteur est pris en compte
seulement lorsque la coupure est supérieure
à 15 minutes (configuration usine).
L'affichage dans l'historique est instantané.
Cette temporisation est modifiable depuis le
CLIB.
- 13 -
