Mise en service

La centrale doit être en Mode "Maintenance" (voir sa notice).
L'interface via un clavier

Mise sous tension

info-commande
A la mise sous tension, tous les voyants de l'IBMAX clignotent jusqu'à réception des informations de la
centrale. Tant que l'IBMAX n'a pas reçu ces informations, les bus répétés ne sont pas alimentés.
Si l'IBMAX n'est pas associée, elle demeure dans ce mode et reste "non opérationnelle".
Procédure à respecter :
Associer l'IBMAX à la centrale.
Mettre en service les produits connectés aux sorties filaires.
Connecter les produits des bus répétés R1 et R2.
Associer les produits des bus répétés R1 et R2.
Refermer l'IBMAX.
CL
Associer l'IBMAX au système
-commande
➊ Passez la centrale en Mode Maintenance :
Entrez le code MAÎTRE (123456, code usine) et
appuyez sur "OK", puis,
Avec une centrale CEB/CETB 30
Appuyez sur "➡" .
L'écran affiche "- - - -".
Entrez le code "000", puis appuyez sur OK,
➋ Ouvrez le capot de la centrale.
➌ Passez la centrale en Mode Ajout produit :
Appuyez sur "➡" .
Entrez le code "20x" (x est le numéro de la zone).
Exemple : 201 = ajout produit zone 1.
L'écran affiche "- - - - - -".
La centrale est en mode "Ajout de produits".

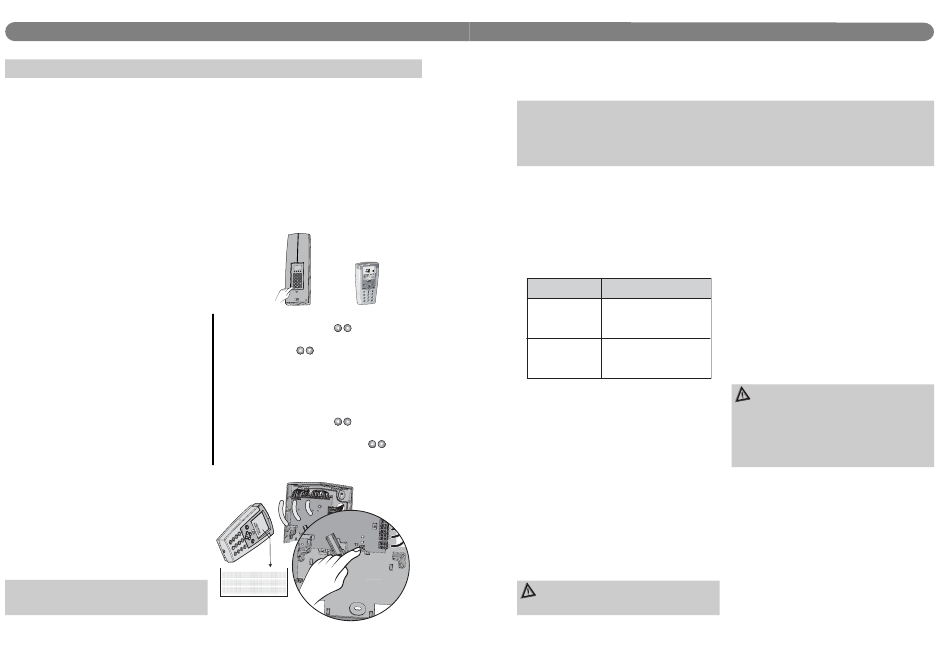

➍ Associez l'IBMAX
Appuyez sur le bouton poussoir T1 de l'IBMAX.
La centrale et l'IBMAX émettent un bip de
confirmation.
Un CLIB associé à la centrale affichera
"IBxxxxx".
Sur une centrale CEB 30, l'afficheur indiquera
"ICxxxxx".
Vous pouvez utiliser le CLIB en "mode
Optique" (voir sa notice) pour nommer
l'IBMAX (ex : répétition Bus 1).
CL
Centrale
CEB 30
CLIB associé
à une centrale
OU
Avec une centrale CEB 120
- Sélectionnez "Menu" par
et
validez par OK,
- Faîtes défiler par
jusqu'au menu
"Installation".
Validez par OK.
➋ Ouvrez le capot de la centrale.
➌ Passez la centrale en Mode Ajout produit :
Faîtes défiler les menus par
pour
afficher "Ajouter produits" et validez par OK.
Sélectionnez la zone à associer par
validez par OK.
La centrale est en mode "Ajout de produits".
MODE OPT I QUE
Attente liaison optique
- 10 -
Mise en service des produits connectés aux sorties filaires 12V
Connectez les produits un par un en commençant par S1, puis S2, S3, S4.
Lors de la configuration, si l'IBMAX émet des bips "problèmes",
2 possibiltés :
• le voyant IBMAX clignote rouge : trop de consommation, vous pouvez passer la centrale en type 1.
• le voyant IBMAX + un voyant "sortie filaire" clignotent : trop de consommation sur une des sorties,
le produit câblé consomme plus de 100 mA, il ne peut donc pas être raccordé.
A l'aide du CLIB et des menus "configuration" du mode maintenance, l'utilisateur peut modifier
un certain nombre de paramètres sur les entrées / sorties.
- Sélectionnez avec le CLIB "Installation", puis affichez le menu "Configuration".
Vous pouvez alors accéder à la configuration des entrées et sorties filaires du système. Pour cela :
- Sélectionnez "E/S filaires".
- Sélectionnez l'IBMAX à configurer.
• Configuration des entrées filaires E1 à E8
Entrées filaires
E1, E3, E5 et E7
E2, E4, E6 et E8
La liste des paramètres configurables est la
suivante :
• SELECT ZONES : Zones 1 à 8 avec CEB120
• CONFIGURER :
Type d'entrée :
et
- Intrusion (volumétrique ou périmétrique)
- AP = (autoprotection)
- Technique (24h/24)
- Commande à clef
- Intrusion + AP
- Choc (Contact inertiel, piézo)
- Sonde fuite d'eau SFE
- Incendie
- Panique
• Etat au repos : Ouvert ou Fermé.
• Mode de déclenchement : Immédiat ou
Retardé
Les entrées non utilisées doivent être
effacées du système via le CLIB
et court-circuitées.
Configuration usine
• Intrusion
• Normalement Fermé
• Même zone que l'IB MAX
• Autoprotection
• Normalement Fermé
• Même zone que l'IB MAX
Lorsque l'IBMAX est associé à une centra-
le CEB 30, il se comporte comme une
ICSB, sauf :
Zones 1 à 3 avec CEB30
- L'entrée E1 ne peut pas fonctionner en
report d'état,
- Une commande à clef ne peut être reliée
qu'à l'entrée E2.
- 11 -
