IMPRINT SOUND MANAGER
KTX-100EQ
• OWNER'S MANUAL
Please read before using this
equipment.
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung
bitte vor Gebrauch des Gerätes.
• MODE D'EMPLOI
Veuillez lire avant d'utiliser cet
appareil.
• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1
(1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1
(1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA
PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
YAMAGATA (Wuxi) Co., Ltd.
Block 28-25, Changjiang Nanlu, WND, jiangsu, China
• ISTRUZIONI PER L 'USO
Si prega di leggere prima di utilizzare il
attrezzatura.
• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du
läsa igenom denna
användarhandledning.
ALPINE ELECTRONICS GmbH
Frankfurter Ring 117, 80807 München,
Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry
CV4 9TW, U.K.
Phone 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de
Gaulle Cedex, France
Phone 01-48638989
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
ALPINE ELECTRONICS (BENELUX)
GmbH
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
Printed in China (Y)
68-08564Z99-A
EN
DE
FR
ES
IT
SE
JP

Publicité

Table des Matières
loading

Sommaire des Matières pour Alpine KTX-100EQ

  • Page 1 Veuillez lire avant d’utiliser cet • appareil. • MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo. ALPINE ELECTRONICS OF AMERICA, INC. ALPINE ELECTRONICS GmbH ALPINE ITALIA S.p.A. 19145 Gramercy Place, Torrance, Frankfurter Ring 117, 80807 München, Viale C. Colombo 8, 20090 Trezzano California 90501, U.S.A.

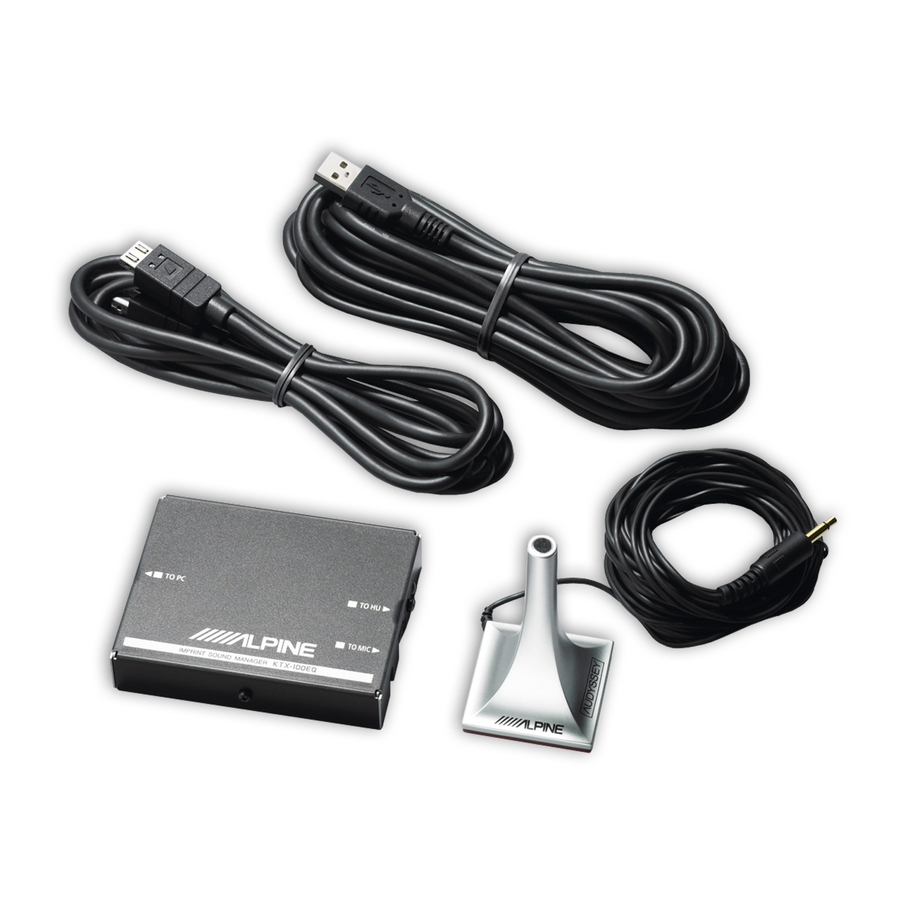

  • Page 3: Accessories

    Measurement Microphone (3m) Installation Caution before Installing Install the IMPRINT SOUND MANAGER program before connecting the KTX-100EQ to your personal computer. If the program is installed when the KTX-100EQ connected to the PC, the program may malfunction. Operating System ®...
  • Page 4 Connections Before setting MultEQ, connect all other devices. Install the CDA-9887/CDA-9887R into the vehicle. After Installing the unit, make sure that sound is output from each speaker. Press the OPEN button to open the front panel, then slide it in the left direction A, and pull out towards you B to remove.
  • Page 5 Before Setting MultEQ WARNING While driving, do not set up MultEQ. To prevent accidents, do not set up MultEQ while driving. The setting of the MultEQ function is required to mount the microphone in the vehicle in order to measure sound characteristics.
  • Page 6 Activate IMPRINT SOUND MANAGER installed on the PC. • Strictly observe the Warnings and Cautions written by the manufacturers of your PC and peripheral equipment. • We do not accept responsibility for data lost due to the incorrect operation of the IMPRINT SOUND MANAGER.
  • Page 7 When microphone placement is complete, get out of the vehicle, and close all doors, windows and sunroof. Then, start measurement by double-clicking the Measure button on the IMPRINT SOUND MANAGER screen. Do not open the doors until “Complete” is displayed on the screen and signal sound is output from the speakers and sound characteristics are measured in the vehicle.
  • Page 8 When the selection of Target curve is complete, double-clicking the Send Filter button to move to the setting of the CDA-9887/CDA-9887R. Select Curve Memory 1 or Curve Memory 2 to store in the CDA-9887/CDA-9887R. • You can store two curve settings for one measurement result. If you are not satisfied with the measurement result, you can start from the procedure in step 7 by double-clicking the Re-Measure button.
  • Page 9: Message List

    H.U NOISE MEASURE START ERROR Error Code: -5 H.U MEASURE START ERROR Error Msg: M001 “The MultEQ Pro appliation failed to communicate with the device. Please check the ALPINE Device configuration and try again.” Error Msg: M002 “The device is not properly licensed.”...
  • Page 10 Message ID Error Message Error Msg: M003 “This action will reset the measurement system. Are you sure you want to continue?” Error Msg: M004 “The license could not be verified.” Error Msg: M005 “No Speakers were detected. Please correct the system configuration.” Warning Msg: M006 “Do you wish to cancel measurement for this position so that you can correct these errors?”...
  • Page 11 Installation Hinweise vor der Installation Installieren Sie das Programm IMPRINT SOUND MANAGER, bevor Sie den KTX-100EQ an Ihren Computer anschließen. Wenn das Programm installiert wird, wenn der KTX-100EQ bereits an den Computer angeschlossen ist, funktioniert das Programm möglicherweise nicht richtig.
  • Page 12 Anschlüsse Schließen Sie alle anderen Geräte an, bevor Sie MultEQ einstellen. Montieren Sie die CDA-9887/CDA-9887R im Fahrzeug. Stellen Sie nach der Montage des Geräts sicher, dass aus jedem Lautsprecher der Ton zu hören ist. Drücken Sie die Taste OPEN, um das Bedienteil zu öffnen. Schieben Sie es nach links A und ziehen Sie es dann zu sich B, um es abzunehmen.
  • Page 13 Vor der Einstellung von MultEQ WARNUNG Stellen Sie MultEQ nicht während der Fahrt ein. Stellen Sie MultEQ nicht während der Fahrt ein, um Unfälle zu vermeiden. Für die Einstellung der Funktion MultEQ ist es notwendig, das Mikrofon im Fahrzeug aufzustellen, um die Sound-Kenndaten messen zu können. Während der Messung können außerdem laute Messtöne (Signale) über die Lautsprecher zu hören sein.
  • Page 14 Starten Sie den IMPRINT SOUND MANAGER, der auf dem Computer installiert ist. • Beachten Sie die Warnungen und Vorsichtsmaßregeln des Herstellers des Computers und der Peripheriegeräte genau. • Wir übernehmen keine Verantwortung für den Datenverlust durch eine fehlerhafte Bedienung von IMPRINT SOUND MANAGER.
  • Page 15 Wenn das Mikrofon aufgestellt ist, verlassen Sie das Fahrzeug und schließen alle Türen, Fenster und das Sonnendach. Starten Sie dann die Messung, indem Sie die Schaltfläche Measure auf dem IMPRINT SOUND MANAGER-Bildschirm doppelt anklicken. Öffnen Sie die Türen erst, wenn „Complete“ auf dem Bildschirm angezeigt wird, der Signalton über die Lautsprecher ausgegeben wurde und die Sound-Kenndaten im Fahrzeug gemessen wurden.
  • Page 16 Wenn die Auswahl der Zielkurve abgeschlossen ist, klicken Sie die Schaltfläche Send Filter doppelt an, zum zur Einstellung der CDA-9887/CDA-9887R zu gelangen. Wählen Sie Curve Memory 1 oder Curve Memory 2 aus, um die Kurve in der CDA-9887/ CDA-9887R zu speichern. •...
  • Page 17: Liste Der Fehlermeldungen

    Liste der Fehlermeldungen Meldungs-ID Fehlermeldung Error Code: E001 „MultEQ Error: Der Kanal wurde als unerkannt gekennzeichnet und wird übersprungen.“ Error Code: E002 „MultEQ Error: Die ausgewählte Bass-Management-Konfiguration wird von diesem Gerät nicht unterstützt. Schlagen Sie bitte in der Bedienungsanleitung des Herstellers nach, um zu erfahren, welche Konfiguration gültig ist.“...
  • Page 18 Error Code: -5 HAUPTEINHEIT-MESSSTARTFEHLER Error Msg: M001 „Die Anwendung MultEQ Pro konnte nicht mit dem Gerät kommunizieren. Überprüfen Sie bitte die Konfiguration des ALPINE-Geräts und versuchen Sie es erneut.“ Error Msg: M002 „Das Gerät ist nicht ordnungsgemäß lizenziert.“ Error Msg: M003 „Mit dieser Aktion wird das Messsystem zurückgesetzt.
  • Page 19: Accessoires

    Précautions avant installation Installez le programme IMPRINT SOUND MANAGER avant de connecter le KTX-100EQ à votre ordinateur. Si le programme est déjà installé lorsque vous connectez le KTX-100EQ à l’ordinateur, il est possible que le programme ne fonctionne pas correctement.
  • Page 20 Raccordements Avant de configurer MultEQ, raccordez tous les autres périphériques. Installez le CDA-9887/CDA-9887R dans votre véhicule. Une fois l’unité installée, assurez-vous que le son est reproduit dans chaque enceinte. Appuyez sur la touche OPEN pour ouvrir le panneau avant ; faites glisser le panneau vers la gauche A, puis tirez vers vous B pour le retirer.
  • Page 21: Avant De Configurer Multeq

    Avant de configurer MultEQ ATTENTION Ne configurez pas MultEQ tout en conduisant. Afin d’éviter les accidents, ne configurez pas MultEQ en conduisant. La configuration de cette fonction est nécessaire pour installer le microphone dans le véhicule afin de mesurer les caractéristiques sonores. En outre, il est possible que des sons puissants (signaux) soient émis lors de la mesure.
  • Page 22 Activez le programme IMPRINT SOUND MANAGER installé sur l’ordinateur. • Respectez les avertissements et les précautions du fabriquant de votre ordinateur et de vos périphériques. • Nous déclinons toute responsabilité en cas de perte de données due à une utilisation incorrecte de IMPRINT SOUND MANAGER.
  • Page 23 Une fois le microphone correctement installé, sortez du véhicule, puis fermez les portières, les fenêtres et la capote. Lancez la mesure en double-cliquant sur la touche Measure située dans l’écran de IMPRINT SOUND MANAGER. N’ouvrez les portières que lorsque « Complete » (Terminée) s’affiche à l’écran : les enceintes émettent un signal sonore et la mesure est effectuée.
  • Page 24: À Propos Des Marques Commerciales

    Une fois la sélection de la courbe cible terminée, double-cliquez sur la touche Send Filter pour procéder à la configuration du CDA-9887/CDA-9887R. Sélectionnez Curve Memory 1 ou Curve Memory 2 pour enregistrer les réglages dans le CDA-9887/ CDA-9887R. • Vous pouvez enregistrer deux paramètres de courbe d’un même résultat de mesure. Si les résultats de la mesure ne vous conviennent pas, suivez à...
  • Page 25: Liste Des Messages À L'écran

    Liste des messages à l’écran ID message Message d’erreur Error Code: E001 « MultEQ Error : le canal ne peut pas être détecté et sera omis. » Error Code: E002 « MultEQ Error : le type de configuration de réglage des graves sélectionné n’est pas pris en charge par cet appareil.
  • Page 26 ID message Message d’erreur Error Msg: M001 « La communication entre l’application MultEQ Pro et l’appareil a échoué. Vérifiez la configuration de l’appareil ALPINE, puis réessayez. » Error Msg: M002 « L’appareil n’est pas correctement licencié. » Error Msg: M003 «...
  • Page 27: Sistema Operativo

    (3 m) Instalación Precaución antes de instalar Instale el programa IMPRINT SOUND MANAGER antes de conectar el modelo KTX-100EQ al ordenador. Si instala programa con la unidad KTX-100EQ conectada al PC, el programa podría funcionar incorrectamente. Sistema operativo ®...
  • Page 28 Conexiones Antes de configurar MultEQ, conecte el resto de dispositivos. Instale la unidad CDA-9887/CDA-9887R en el vehículo. Una vez instalada, verifique que se escucha sonido en cada altavoz. Presione el botón OPEN del panel frontal y deslícelo hacia la izquierda A y tire en la dirección B para extraerlo.
  • Page 29 Antes de configurar MultEQ ADVERTENCIA No configure MultEQ mientras conduce. Para evitar accidentes, no configure MultEQ mientras conduce. Es necesario configuración la función MultEQ para montar el micrófono en el vehículo y poder medir las características de sonido. Asimismo, durante la medición, es posible que se escuche un tono agudo de medición (una señal) en los altavoces.
  • Page 30 Active el programa IMPRINT SOUND MANAGER instalado en el PC. • Lea con mucha atención las advertencias y precauciones especificadas por los fabricantes del PC y de los periféricos. • No nos responsabilizamos por la posible pérdida de datos fruto del incorrecto manejo del programa IMPRINT SOUND MANAGER.
  • Page 31 Una vez colocado el micrófono, salga del vehículo y cierre todas las puertas, las ventanas y la capota. A continuación, inicie la medición haciendo doble clic en el botón Measure de la pantalla IMPRINT SOUND MANAGER. No abra las puertas hasta que aparezca el mensaje “Complete”...
  • Page 32 Una vez concluida la selección de la curva de destino, haga doble clic en el botón Send Filter para acceder a la configuración de la unidad CDA-9887/CDA-9887R. Seleccione Curve Memory 1 o Curve Memory 2 para guardar los ajustes en la unidad CDA-9887/CDA-9887R.
  • Page 33: Lista De Mensajes

    ERROR DE INICIO DE MEDICIÓN EN UNIDAD PRINCIPAL Error Msg: M001 “Fallo de la aplicación MultEQ Pro al comunicarse con el dispositivo. Compruebe la configuración del dispositivo ALPINE e inténtelo de nuevo.” Error Msg: M002 “La licencia del dispositivo no es correcta.”...
  • Page 34 ID de mensaje Mensaje de error Error Msg: M003 “Esta acción restaurará el sistema de mediciones. ¿Seguro que desea continuar?” Error Msg: M004 “No se pudo verificar la licencia.” Error Msg: M005 “Ningún altavoz detectado. Corrija la configuración del sistema.” Warning Msg: M006 “¿Desea cancelar la medición de esta posición para poder corregir los errores?”...
  • Page 35 Installazione Avvertenza - Prima dell’installazione Il programma IMPRINT SOUND MANAGER deve essere installato prima di effettuare il collegamento del KTX-100EQ al computer. Se installato in seguito al collegamento del KTX-100EQ al PC, il programma potrebbe non funzionare correttamente. Sistema operativo ®...
  • Page 36 Collegamenti Prima di impostare il MultEQ, collegare tutti gli altri dispositivi. Installare il CDA-9887/CDA-9887R sulla vettura. Dopo aver installato l’unità, assicurarsi che il suono venga emesso da tutti i diffusori. Premere il pulsante OPEN per aprire il frontalino, quindi farlo scorrere verso sinistra A e tirarlo verso di sé...
  • Page 37 Prima di impostare il MultEQ AVVERTENZA Non eseguire l’impostazione del MultEQ mentre si sta guidando. Onde evitare incidenti, non eseguire l’impostazione del MultEQ mentre si sta guidando. Per installare il microfono sulla vettura e misurare le caratteristiche del suono è necessario impostare il MultEQ.
  • Page 38 Attivare il programma IMPRINT SOUND MANAGER installato sul PC. • Attenersi scrupolosamente alle note di avvertimento e agli avvisi forniti dai produttori del PC e delle periferiche. • Non si accettano responsabilità per eventuali perdite di dati dovute a un utilizzo improprio di IMPRINT SOUND MANAGER.
  • Page 39 Dopo aver posizionato il microfono, uscire dalla vettura, chiudere tutte le portiere, i finestrini e il tettuccio apribile. Quindi, avviare la misurazione facendo doppio clic sul pulsante Measure nella schermata di IMPRINT SOUND MANAGER. Non aprire le portiere fino a quando nella schermata non apparirà la dicitura “Complete” e gli altoparlanti non emetteranno un segnale, per indicare che la misurazione delle caratteristiche del suono della vettura è...
  • Page 40: Informazioni Sui Marchi

    Una volta completata la selezione della Curva target, fare doppio clic sul pulsante Send Filter per passare all’impostazione del CDA-9887/CDA-9887R. Selezionare Curve Memory 1 o Curve Memory 2 per salvare i risultati sul CDA-9887/CDA-9887R. • È possibile memorizzare due impostazioni della curva per ciascun risultato. Se non si è...
  • Page 41: Elenco Dei Messaggi

    Error Code: -3 MANCATO RILEVAMENTO FL DIFFUSORE Error Code: -4 ERRORE AVVIAMENTO MISURA RUMORE H.U Error Code: -5 ERRORE AVVIAMENTO MISURA H.U Error Msg: M001 “Mancata comunicazione dell’applicazione MultEQ Pro con il dispositivo. Controllare la configurazione del dispositivo ALPINE e riprovare.”...
  • Page 42 ID messaggio Messaggio di errore Error Msg: M002 “Non si dispone di una licenza valida per il dispositivo.” Error Msg: M003 “Proseguendo il sistema di misura verrà reimpostato. Proseguire?” Error Msg: M004 “Impossibile verificare la licenza.” Error Msg: M005 “Diffusori non rilevati. Correggere la configurazione del sistema.” Warning Msg: M006 “Annullare la misurazione da questo punto per correggere gli errori?”...
  • Page 43 Mikrofon för mätning av huvudenhet (2 m) ljudegenskaper (3 m) Installation Försiktighet vid installation Installera programmet IMPRINT SOUND MANAGER innan du ansluter KTX-100EQ till datorn. Om programmet installeras när KTX-100EQ är ansluten till datorn, fungerar programmet eventuellt inte. Operativsystem ® ®...
  • Page 44 Anslutningar Innan du ställer in MultEQ ansluter du alla andra enheter. Installera CDA-9887/CDA-9887R i fordonet. Efter att du installerat enheten kontrollerar du att ljudet avges från varje högtalare. Tryck på OPEN-knappen för att öppna frontpanelen, skjut den sedan åt vänster A och dra den mot dig B för att ta bort den.
  • Page 45 Innan du ställer in MultEQ VARNING Ställ inte upp MultEQ medan du kör. För att förhindra olyckor ska du inte ställa upp MultEQ medan du kör. Inställningen av MultEQ-funktionen krävs för att montera mikrofonen i fordonet för att mäta ljudegenskaper. Under mätning kan även höga ljudmätningssignaler avges från högtalarna. När du gör sådana inställningar kan det avleda din uppmärksamhet från körningen och resultera i en olycka.
  • Page 46 Aktivera IMPRINT SOUND MANAGER som installerats på datorn. • Följ noggrant varningar och försiktighetsåtgärder som skrivits av tillverkaren för datorn och kringutrustningen. • Vi tar inget ansvar för dataförlust på grund av felaktigt handhavande av IMPRINT SOUND MANAGER. Vi rekommenderar att du regelbundet säkerhetskopierar viktig information. Ställ upp mätmikrofonen i fordonen och starta mätning enligt indikeringar på...
  • Page 47 När mikrofonens placering är klar, lämnar du fordonet och stänger alla dörrar, fönster och takluckan. Starta därefter mätningar genom att dubbelklicka på Measure- knappen i fönstret IMPRINT SOUND MANAGER. Öppna inte dörrarna innan ”Complete” visas på skärmen och signalen avges från högtalarna och ljudegenskaper är uppmätta i fordonet.
  • Page 48 När valet av målkurva är slutförd, dubbelklickar du på Send Filter-knappen för att flytta till inställningen av CDA-9887/CDA-9887R. Välj Curve Memory 1 eller Curve Memory 2 för att spara i CDA-9887/CDA-9887R. • Du kan spara två kurvinställningar för ett mätresultat. Om du inte är nöjd med mätresultatet kan du starta om från förfarandet i steg 7 genom att dubbelklicka på...
  • Page 49 VF HÖGTALARE EJ DETEKTERAD Error Code: -4 H.E BRUS MÄTSTARTFEL Error Code: -5 H.E MÄTSTARTFEL Error Msg: M001 ”Programmet MultEQ Pro kunde inte kommunicera med enheten. Kontrollera konfigurationen för ALPINE-enheten och försök igen.” Error Msg: M002 ”Enheten är inte rätt licensierad.”...
  • Page 50 Meddelande-ID Felmeddelande Error Msg: M003 ”Denna åtgärd återställer mätsystemet. Är du säker på att du vill fortsätta?” Error Msg: M004 ”Licensen kunde inte verifieras.” Error Msg: M005 ”Inga högtalare detekterades. Korrigera systemkonfigurationen.” Warning Msg: M006 ”Vill du avbryta mätningen för detta läge så att du kan korrigera dessa fel?” Warning Msg: M007 ”Vill du avbryta mätningen för detta läge så...
  • Page 51 付属部品 CD-ROM インターフェイス USB ケーブル(5m) ボックス ヘッドユニット 音響特性測定用マイク(3m) 接続ケーブル(2m) インストール インストール前の注意 IMPRINT SOUND MANAGER のインストールは KTX-100EQ をパソコンに接続する前に行 なってください。KTX-100EQ とパソコンを接続した状態でインストールすると故障の原因と なる場合があります。 動作環境 ® ® 本プログラムは、Microsoft Windows XP Service Pack-2 環境においてのみご利用いただけま す。お使いの PC の「システムのプロパティ」にてご確認ください。 ご利用の際は、Microsoft.NET Framework 1.1 以降が必要となりますが、PC にインストールされ ていない場合は、本 CD よりプログラムとともに自動的にインストールされます。...
  • Page 52 接続 MultEQ 設定の前に各機器の接続を行ないます CDA-9887Ji を車へ取り付けます。 取り付け完了後、各スピーカーから音が出るかを確認します。 OPEN ボタンを押しフロントパネルを開け、フロントパネルを左方向 A にスライドさせ、 手前方向 B に引いて外します。 インターフェイスボックスへ、ヘッドユニット接続ケーブル、USB ケーブル、マイクを接 続します。 USB ケーブルを PC の USB ポートへ接続します。 フロントパネルを外した CDA-9887Ji へ、ヘッドユニット接続ケーブルを接続します。 CDA-9887Ji ヘッドユニット接続ケーブル USB ケーブル インターフェイスボックス 音響特性測定用マイク • CDA-9887Ji へのケーブル接続は、必ず最後に行なってください。通信エラーとなり測定が行なえ ない場合があります。 接続を再度確認し問題が無ければ、MultEQ 設定へ移ってください。...
  • Page 53 MultEQ の設定を行なう前に 走行中に MultEQ の設定を行なわない 自動車が走行中に MultEQ の設定を行なわないでください。MultEQ 機能は車 室内の音響特性を測定するためにマイクの設置が必要となり、またスピーカーか ら大音量の計測音を出すことがあります。この場合、運転の妨げになり事故の原 因となることがあります。 MultEQ の設定を行なう前にお読みください • MultEQ の設定は、なるべく静かなところで車のエンジン、およびエアコンやヒーターを止め て行なってください。また、携帯電話や自動車電話などを車載している場合は、電話を車外 へ持ち出すか電源を切ってください。計測音以外の音(車周辺の騒音、エンジン音、電話の 着信音など)によって、車室内の音響特性が正しく測定できないことがあります。 • MultEQ の設定は、必ず本機に付属の音響特性測定用マイクを使用して行なってください。付 属のマイク以外では、測定が実行できなかったり、車室内の音響特性が正しく測定できませ ん。 • 入力レベルコントロール付きのパワーアンプやパワードサブウーファーを接続している場合、 入力レベルコントロールを下げていると、測定が実行できない場合があります。ただし、測 定を適正に行なうためには入力レベルは通常使用時より低めに設定してください。 • ローパスフィルター付きのパワーアンプを接続している場合、パワーアンプのローパスフィ ルターは OFF にして測定してください。また、パワードサブウーファーやサブウーファー用 パワーアンプ内蔵のローパスフィルターは、カットオフ周波数を最も高い値に設定してくだ さい。 • MultEQ を設定し機能を ON にすると、MX、X-OVER、タイムコレクション、User's EQ、 パラメトリック...
  • Page 54 パソコンへインストールした IMPRINT SOUND MANAGER を起動します。 • ご使用のパソコンや周辺機器のメーカーが指示している警告・注意を必ず厳守してください。 • IMPRINT SOUND MANAGER を使用中に誤った操作をしてデータを消去した場合でもデータの 保証は一切いたしかねます。大切なデータは定期的にバックアップを行なうことをお勧めします。 音響特性測定用マイクを車室内へ引き入れ、 IMPRINT SOUND MANAGER の案内に従い 車室内の音響特性測定を開始します。 • パソコンの操作は車外で行なってください。 • 測定中にエラーが発生した場合は、巻末のエラーコード表を参照して対策を行ってください。その 後「OK」ボタンをダブルクリックしてダイアログを閉じて、プログラムを終了します。一旦ヘッド ユニット接続ケーブルを外し、フロントパネルを元に戻してヘッドユニットを再起動させた後に、 再度 MultEQ 設定操作を開始してください。 IMPRINT SOUND MANAGER画面から補正対象エリアのひとつをダブルクリックし選択 します。 IMPRINT SOUND MANAGERで指示される測定位置へ音響特性測定用マイクを移動し固 定します。このときマイクの高さは頭の高さを目安としてください。 マイクは先端部分を上向きに設置してください。 (マイクの移動、固定にはカメラ用スタン ドなどをお使いいただくと便利です)...
  • Page 55 マイクの設置ができましたら車の外へ出てドア、窓、サンルーフなどを全て閉じてくださ い。 その後、IMPRINT SOUND MANAGER の「Measure」ボタンをダブルクリックし測定 を開始します。スピーカから信号音を出力し室内の音響特性を測定していますので、画面 上に 100% (Complete)と表示されるまでは車のドアを開けないでください。測定中に 外部よりノイズなどが混入した場合は、画面に Error 表示されますので、その場合は再度 「Measure」ボタンをダブルクリックし再測定を行なってください。 • パソコン操作は車外で行ってください。 • 測定エラー発生の原因となりますので、測定作業中はマイクを絶対に外さないでください。 ポジション1の測定が終了しましたら、画面の案内に従い次の測定位置へマイクを移動し 固定します。 マイクの設置ができましたら手順 7 の作業を画面の案内に従い繰り返します。 • MultEQ の測定としては、2 ポジションに対し行なえば十分な効果を得ることができます。2 ポジ ションの測定で終了される場合は「Result」ボタンをダブルクリックしターゲットカーブ設定へ 移ってください。 • さらなる測定精度を求められる場合は 6 ポジションの測定を行なうことが出来ますが、作業のすべ てを終了するまでには 40 分程度必要とします。その場合は、必ず車へのバッテリ充電を行ないな がら作業を行なってください。 測定が終了しましたら「Result」ボタンをダブルクリックし、音響設定のためのターゲッ トカーブ設定を行います。ターゲットカーブの設定は「Target Curve Select」画面から 選択します。...
  • Page 56 ターゲットカーブを選択しましたらその設定を CDA-9887Ji への保存を行いますので、 「Send Filter」ボタンをダブルクリックしてください。CDA-9887Ji におけるメモリー 先を「Curve Memory 1」 、 「Curve Memory 2」より選択します。 • 1 つの測定結果に対し、2 つのカーブ設定をメモリーできます。 測定結果に満足できない場合は、 「Re-Measure」ボタンをダブルクリックすることで手順 7 からの作業を始めから行なえます。 • Re-Measure にて再測定を行なった場合、前回 CDA-9887Ji へメモリーした設定は上書き消去さ れますのでご注意ください。 メモリー設定を行いましたら作業は終了となりますので、画面右上の×印をクリックし、 EXIT 画面にて「OK」ボタンをダブルクリックして IMPRINT SOUND MANAGER を終 了させてください。 MultEQ 設定作業が終了しましたので CDA-9887Ji よりヘッドユニット接続ケーブルを外 してフロントパネルを戻してください。 •...
  • Page 57 出)を求めることが出来ません。実際の距離を測ってください。 エラーコード:E012 MultEQ Error:システム側で遅延時間(スピーカ距離)を求められない可 能性があります。得られた値を実際に確認してください。 エラーコード:E013 MultEQ Error:入力信号レベルが低すぎます。マイクが選択された入力に 接続されたか確認し、プリアンプや音響機器入力のゲインが適切に設定さ れた状態か確認してください。 エラーコード:E014 MultEQ Error:最大レベルまで出力を上げたにも関わらず、測定信号レベ ルが低すぎます。周辺雑音を減らして、再度行ってください。 エラーコード:E015 MultEQ Error:測定された周辺雑音レベルは許容範囲を超えています。 エラーコード:E016 MultEQ Error:予期しないエラーが発生しました。 エラーコード:-1 測定をキャンセル エラーコード:-2 測定コマンドエラー エラーコード:-3 左前部のスピーカが検出できず エラーコード:-4 ノイズ測定開始エラー エラーコード:-5 測定開始エラー エラーメッセージ: MultEQ Pro はデバイスとの通信ができません。ALPINE デバイス設定を M001 確認の上で、再度行ってください。 エラーメッセージ: このデバイスは認証されたものではありません。 M002...
  • Page 58 メッセージ ID 意味 エラーメッセージ: この操作は測定システムをリセットします。続けますか? M003 エラーメッセージ: ライセンスを確認できません。 M004 エラーメッセージ: スピーカが検出できません。システム設定を確認してください。 M005 警告メッセージ: これらのエラーから復帰するためにこのポジションでの測定をキャンセル M006 しますか? 警告メッセージ: このエラーから復帰するためにこのポジションでの測定をキャンセルしま M007 すか? エラーメッセージ: キャリブレーションを続けるためには、未検出スピーカまたはエリア設定 M008 を正しく設定しなければなりません。 エラーメッセージ: 接続されたデバイスは正しく認証されたものではありません。フィルタパ M009 ラメータは転送されません。 エラーメッセージ: キャリブレーション結果を保存しようとしてエラーが発生しました。 M010...
