Page 1
Impression de différents projets sur une variété de types de papier. • Maintenance Entretien des cartouches et commande de consommables. • Dépannage d’ordre général Informations relatives aux messages d’erreur, aux problèmes de qualité d’impression, aux bourrages papier, etc. Février 2004 www.lexmark.com...
Page 2
Lexmark et Lexmark accompagné du dessin d’un losange sont des marques de Lexmark International, Inc. déposées aux Etats-Unis et dans d’autres pays. Color Jetprinter est une marque déposée de Lexmark International, Inc. Les autres marques appartiennent à leurs propriétaires respectifs.
Sommaire Chapitre 1 : Présentation de l’imprimante ........5 Présentation des composants de l’imprimante..........5 Présentation du logiciel de l’imprimante............6 Chapitre 2 : Suggestions d’impression ........10 Impression sur du papier ordinaire............... 10 Impression de photos ................... 11 Impression sur du papier couché ou de qualité supérieure......13 Impression recto verso .................
Page 4
Chapitre 4 : Dépannage lié à l’installation ......... 49 Liste de contrôle de dépannage ..............49 Résolution des problèmes d’installation du logiciel de l’imprimante ....................50 Chapitre 5 : Dépannage d’ordre général........53 Présentation des messages d’erreur et des voyants clignotants ....53 Pas d’impression ou impression lente............

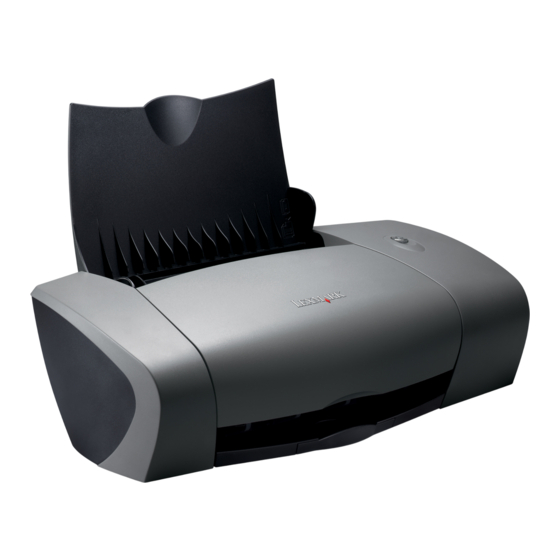

Présentation de l’imprimante Présentation des composants de l’imprimante 510 Series Color Jetprinter™ Support papier Connecteur de l’alimentation électrique Dispositif Connecteur de câble USB d’alimentation Touche Marche/arrêt/Reprendre Capot avant Guide papier et patte de verrouillage du papier Bac de sortie du papier Présentation de l’imprimante...
Le logiciel de l’imprimante dialogue avec votre système d’exploitation afin d’imprimer des documents de grande qualité. Ce logiciel contient deux éléments : le Pilote de l’imprimante et le Centre de solution Lexmark. Pilote de l’imprimante Présentation du logiciel de l’imprimante...
Pour modifier les paramètres d’impression, accédez au pilote de l’imprimante. Pour imprimer un document classique sur du papier ordinaire, vous n’avez pas besoin de modifier les paramètres prédéfinis. Lors de l’installation du logiciel de l’imprimante, les boîtes de dialogue Mise en page et Imprimer comportent les paramètres par défaut suivants : •...
Reliure supérieure, elles se tournent comme celles d’un bloc-note. Centre de solution Lexmark Le Centre de solution Lexmark 510 Series (CSL) est votre guide de référence pour obtenir de l’aide au sujet de l’imprimante. Pour ouvrir le CSL, utilisez l’une des deux méthodes suivantes : •...
Page 9
Remarque : N’accédez pas à cet onglet lors de l’exécution d’une tâche. Contacts • Afficher des informations sur la commande de consommables. • Obtenir des informations afin de contacter l’assistance clientèle de Lexmark. • Enregistrer l’imprimante. • Recevoir une mise à jour du logiciel de l’imprimante. • Découvrir les offres spéciales.
Suggestions d’impression Impression sur du papier ordinaire Vous pouvez imprimer jusqu’à 100 feuilles de papier ordinaire, selon leur épaisseur. Etape 1 : Chargez le papier • Chargez le papier verticalement contre le bord droit du support papier. • N’enfoncez pas le papier dans l’imprimante. •...
Etape 2 : Personnalisez les paramètres d’impression Si vous utilisez un papier de format A4 ou Lettre et que vous souhaitez obtenir une qualité d’impression ordinaire à une vitesse normale, il n’est pas nécessaire d’ajuster les paramètres. Si vous utilisez un support spécial, suivez la procédure correspondant au type de papier utilisé. Etape 3 : Imprimez le document Cliquez sur OK.
Page 12
• Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier photo. Remarque : Si vous utilisez du papier de format Lettre, il sera sans doute inutile d’ajuster le guide papier. Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer.
Etape 3 : Imprimez les photos Cliquez sur OK. Remarque : Afin d’éviter des bavures, retirez les photos au fur et à mesure qu’elles sortent de l’imprimante et laissez-les sécher avant de les empiler. Impression sur du papier couché ou de qualité supérieure Vous pouvez charger jusqu’à...
Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer. La boîte de dialogue d’impression s’affiche. Dans cette dernière, cliquez sur Propriétés, Préférences ou Options. Sélectionnez une qualité d’impression : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Qualité...
Page 15
Etape 1 : Chargez du papier • Chargez le papier verticalement contre le bord droit du support papier. • N’enfoncez pas le papier dans l’imprimante. • Assurez-vous que la face à imprimer est tournée vers vous. • Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Remarque : Si vous utilisez du papier de format Lettre, il sera sans doute inutile d’ajuster le guide papier.
Page 16
Imprimez des deux côtés de la page : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Mise en page. Dans la zone Impression recto verso, sélectionnez Recto verso. Sélectionnez Reliure latérale ou Reliure supérieure. Si vous sélectionnez Reliure latérale, les pages du document une fois imprimées se tournent comme celles d’un magazine.
Pour ne pas imprimer la page d’instructions de rechargement : Dans la boîte de dialogue Propriétés d’impression, cliquez sur Options Options de finition. Effacez la coche de la case Afficher les consignes pour l’insertion du papier. Cliquez sur OK. Impression de cartes Vous pouvez imprimer jusqu’à...
Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer. La boîte de dialogue d’impression s’affiche. Dans cette dernière, cliquez sur Propriétés, Préférences ou Options. Sélectionnez une qualité d’impression : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Qualité...
Page 19
• Chargez les enveloppes verticalement contre le bord droit du support papier. • Assurez-vous que la face à imprimer est tournée vers vous. • Assurez-vous que l’emplacement du timbre se trouve dans le coin supérieur gauche. • N’enfoncez pas les enveloppes dans l’imprimante. •...
Sélectionnez un format d’enveloppe : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Config. papier. Dans le menu Format enveloppe, sélectionnez le format approprié. Pour plus d’informations sur l’impression sur du papier de format personnalisé, reportez-vous à la section « Impression sur du papier personnalisé » à la page 40. Sélectionnez une orientation : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Config.
Page 21
• Assurez-vous que la face à imprimer est tournée vers vous. • N’enfoncez pas le papier dans l’imprimante. • Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Remarque : Si vous utilisez du papier de format Lettre, il sera sans doute inutile d’ajuster le guide papier.
Impression d’un livret Vous pouvez imprimer et assembler le document pour réaliser un livret. Vous pouvez charger jusqu’à 100 feuilles de papier, selon leur épaisseur. Etape 1 : Chargez du papier • Chargez le papier verticalement contre le bord droit du support papier. •...
Page 23
Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer. La boîte de dialogue d’impression s’affiche. Dans cette dernière, cliquez sur Propriétés, Préférences ou Options. Sélectionnez un format de papier : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Config. papier. Dans le menu Format papier, sélectionnez A4 ou Lettre.
Etape 3 : Imprimez le document Cliquez sur OK. Une fois l’impression de la première face du livret et de la page d’instructions de rechargement terminée, le logiciel vous invite à recharger le papier. Chargez la pile de feuilles et la page d’instructions de rechargement dans le support papier, face non imprimée tournée vers vous et flèches pointant vers le bas.
Pour assembler le livret : Retirez la première liasse du bac de sortie du papier, pliez-la en deux et mettez-la de côté. Retirez la liasse suivante, pliez-la en deux et placez-la au-dessus de la première. Empilez le reste des liasses les unes au-dessus des autres jusqu’à ce que le livret soit complet.
Page 26
• Assurez-vous qu’il n’existe pas d’étiquettes manquantes ou pliées. • Assurez-vous que la face à imprimer est tournée vers vous. • N’enfoncez pas les étiquettes dans l’imprimante. • Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche des étiquettes.
Etape 3 : Imprimez les étiquettes Cliquez sur OK. Remarque : Le bac de sortie du papier peut recevoir jusqu’à 10 feuilles d’étiquettes. Pour en imprimer un plus grand nombre, retirez les 10 premières du bac avant que les autres ne soient imprimées. Impression de prospectus Afin d’économiser du papier, vous pouvez imprimer des prospectus ou des images de plusieurs pages sur une même feuille de papier.
Page 28
• Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Remarque : Si vous utilisez du papier de format Lettre, il sera sans doute inutile d’ajuster le guide papier. Remarque : Pour une qualité d’impression optimale, utilisez un papier ayant un grammage plus élevé.
Etape 3 : Imprimez les prospectus Cliquez sur OK. Si vous avez sélectionné une impression sur une seule face du papier, vous avez terminé. Si vous avez sélectionné une impression recto verso, poursuivez l’impression. Une fois la première face du livret imprimée, le logiciel vous invite à recharger le papier. Chargez le papier et la page d’instructions de rechargement dans le support papier, face non imprimée tournée vers vous et flèches pointant vers le bas.
Page 30
Etape 1 : Chargez du papier • Chargez le papier verticalement contre le bord droit du support papier. • Assurez-vous que la face à imprimer est tournée vers vous. • N’enfoncez pas le papier dans l’imprimante. • Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Remarque : Si vous utilisez du papier de format Lettre, il sera sans doute inutile d’ajuster le guide papier.
Page 31
Sélectionnez une qualité d’impression : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Qualité / Copies. Dans la zone Qualité d’impression, sélectionnez Normale. Remarque : Plus le paramètre de qualité d’impression est élevé, meilleure est la qualité des documents, mais leur impression s’en trouve ralentie. Sélectionnez une mise en page : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Mise en page.
Etape 3 : Imprimez l’affiche Cliquez sur OK. Assemblez l’affiche Sur chaque page imprimée, découpez les bords blancs de deux côtés adjacents. Découpez, par exemple, le bord blancs supérieur et gauche de chaque page. Bords découpés Pages imprimées dont les bords blancs de deux côtés adjacents ont été...
Etape 1 : Chargez les transferts sur tissu • Si des instructions ont été fournies avec les transferts, lisez-les attentivement. • Chargez les transferts verticalement contre le bord droit du support papier. • Assurez-vous que la face à imprimer (vierge) est tournée vers vous. •...
Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer. La boîte de dialogue d’impression s’affiche. Dans cette dernière, cliquez sur Propriétés, Préférences ou Options. Sélectionnez une qualité d’impression : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Qualité...
Page 35
• Chargez les transparents verticalement, contre le bord droit du support papier. • Assurez-vous que la face grainée des transparents (face d’impression) est tournée vers vous. Si vos transparents comportent une bande détachable, assurez-vous que cette dernière n’est pas tournée vers vous et qu’elle est orientée vers le bas. •...
Sélectionnez une qualité d’impression : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Qualité / Copies. Dans la zone Qualité d’impression, sélectionnez Normale. Sélectionnez un type de papier : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Config. papier. Dans la zone Type, sélectionnez Transparent.
• N’enfoncez pas le papier dans l’imprimante. • Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Remarque : Si vous utilisez du papier de format Lettre, il sera sans doute inutile d’ajuster le guide papier.
Impression sur du papier continu Vous pouvez charger jusqu’à 20 feuilles de papier continu à la fois. Etape 1 : Chargez le papier continu Retirez tout papier de l’imprimante. Placez une pile de papier continu (comportant uniquement le nombre de feuilles à imprimer) derrière l’imprimante.
Page 39
Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Remarque : Si vous utilisez du papier continu de format Lettre, il sera sans doute inutile d’ajuster le guide papier. Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer.
Sélectionnez une mise en page : Dans la boîte de dialogue Propriétés d’impression, sélectionnez l’onglet Mise en page. Dans la zone Format, sélectionnez Papier continu. Cliquez sur OK. Etape 3 : Imprimez la bannière Cliquez sur OK. Impression sur du papier personnalisé Vous pouvez charger jusqu’à...
Page 41
• Exercez une pression sur le guide papier et faites-le glisser jusqu’au bord gauche du papier. Etape 2 : Personnalisez les paramètres d’impression Le document étant ouvert, cliquez sur Fichier Imprimer. La boîte de dialogue d’impression s’affiche. Dans cette dernière, cliquez sur Propriétés, Préférences ou Options. Pour créer un format de papier personnalisé...
Appuyez sur les pattes des couvercles des cartouches, puis soulevez ces derniers. Retirez les cartouches usagées. Conservez-les dans un récipient hermétique ou mettez-les au rebut. Installation des cartouches d’encre Si vous installez des cartouches neuves, ôtez l’autocollant et la bande protectrice transparente situés en bas des cartouches.
Page 44
Insérez la cartouche couleur dans le chariot de gauche. Insérez la cartouche noire dans le chariot de droite. Remarque : Pour allonger la durée de vie de la cartouche d’encre couleur et augmenter la vitesse d’impression, installez une cartouche d’encre noire en plus de la cartouche couleur.
Les lignes verticales ne sont pas régulières. Pour aligner les cartouches : Chargez du papier ordinaire. Ouvrez l’écran du Centre de solution Lexmark. Pour obtenir de l’aide, reportez-vous à la page 8. Dans l’onglet Maintenance, cliquez sur Aligner pour corriger les bords flous.
Chargez du papier. Pour obtenir de l’aide, reportez-vous à la section « Etape 1 : Chargez le papier » à la page 10. Ouvrez l’écran du Centre de solution Lexmark. Pour obtenir de l’aide, reportez-vous à la section page 8.
Page 47
Cliquez sur Imprimer. Une page de nettoyage des buses s’imprime, en faisant passer de force de l’encre dans les buses afin de les désobstruer. Relancez l’impression du document pour vérifier que la qualité d’impression s’est améliorée. Si la qualité d’impression du document ne vous satisfait pas, passez à l’étape 3, puis réimprimez le document.
Si vous réutilisez une cartouche restée à l’air libre pendant une période prolongée, des problèmes d’impression risquent de survenir. La garantie de l’imprimante Lexmark ne couvre pas les réparations des pannes ou des dommages causés par des cartouches recyclées. Nous ne recommandons pas l’utilisation de cartouches recyclées.
Le logiciel de l’imprimante est-il correctement installé ? A partir du bureau, cliquez sur Démarrer Programmes ou Tous les programmes. Si l’imprimante Lexmark 510 Series ne figure pas dans la liste des programmes, installez le logiciel de l’imprimante. Dépannage lié à l’installation...
Cliquez sur Démarrer Paramètres Imprimantes. Cliquez avec le bouton droit de la souris sur l’imprimante Lexmark 510 Series et assurez-vous que l’option Définir par défaut est sélectionnée. L’imprimante est-elle connectée directement à l’ordinateur ? Si l’imprimante est raccordée à l’ordinateur par l’intermédiaire d’un périphérique externe, tel qu’un concentrateur USB, un commutateur, un scanner ou un télécopieur, procédez comme suit :...
Page 51
Cliquez sur Annuler pour tous les écrans similaires à celui illustré ci-dessous. Windows 98 / Me Windows 2000 / XP Ejectez puis réinsérez le CD du logiciel de l’imprimante. A partir du bureau, cliquez deux fois sur l’icône Poste de travail. Cliquez deux fois sur l’icône du lecteur de CD-ROM.
Installation du logiciel de l’imprimante Vous pouvez soit installer le logiciel de l’imprimante en utilisant le CD livré avec l’imprimante, soit le télécharger à partir du site Web de Lexmark à l’adresse suivante : www.lexmark.com. Utilisation du CD fourni avec l’imprimante Fermez tous les programmes ouverts.
Cette section explique les différents messages d’erreur s’affichant sur l’écran de l’ordinateur et les voyants clignotant sur l’imprimante. Pour des informations supplémentaires au sujet des voyants de l’adaptateur Lexmark, reportez-vous à la documentation de ce dernier. Message Bourrage papier Pour savoir comment remédier à un bourrage papier, reportez-vous à la section « Bourrage papier dans l’imprimante »...
Cliquer sur ? pour obtenir des informations sur la commande de consommables. • Commander une nouvelle cartouche ou rechercher le revendeur le plus proche de chez vous en contactant le site Web de Lexmark (www.lexmark.com). Pour obtenir de l’aide : •...
• l’option Suspendre l’impression n’est pas coche figure à côté de l’icône de l’imprimante sélectionnée. Lexmark 510 Series (indiquant qu’il s’agit de l’imprimante par défaut). Si tel n’est pas le cas, cliquez sur l’icône avec le bouton droit de la souris puis cliquez sur Définir par défaut.
Imprimantes et télécopieurs. Dans le dossier Imprimantes, vérifiez qu’il n’existe qu’une seule icône pour l’imprimante Lexmark 510 Series. • Si vous avez installé plusieurs copies du logiciel, désinstallez chaque copie, puis redémarrez l’ordinateur et réinstallez le logiciel de l’imprimante.
L’imprimante éjecte une page blanche après un semblant d’impression Vérifiez les points suivants : • Vous avez retiré l’autocollant et la bande protectrice transparente situés au dos et en bas des cartouches d’encre. Pour obtenir de l’aide, reportez-vous à la section « Remplacement des cartouches d’encre »...
• Vous n’enfoncez pas trop le papier dans l’imprimante. Les feuilles de format Lettre et A4, par exemple, doivent dépasser le haut du support papier. • Le guide papier est calé contre le bord gauche du papier. • Le guide papier ne fait pas courber le papier. •...
Résolution de problèmes de qualité d’impression Si la qualité d’impression n’est pas satisfaisante, vous devrez peut-être ajuster vos paramètres de marge, sélectionner une qualité d’impression supérieure, aligner les cartouches ou nettoyer les buses d’impression. Les rubriques suivantes devraient vous aider à améliorer la qualité de l’impression. L’impression est trop foncée ou présente des bavures •...
Les couleurs de la copie imprimée diffèrent de celles à l’écran • L’encre d’une cartouche est peut-être presque épuisée. Vérifiez les niveaux d’encre dans le Centre de solution Lexmark. Pour obtenir de l’aide, reportez-vous à la section « Centre de solution Lexmark » à la page 8. •...
Pour sélectionner Couleurs naturelles comme Aspect des couleurs : Le document étant ouvert, cliquez sur Fichier Imprimer. La boîte de dialogue d’impression s’affiche. Dans cette dernière, cliquez sur Propriétés, Préférences ou Options. Cliquez sur Options Options de qualité. Cliquez sur l’option Sélectionner manuellement les paramètres de couleur. Sélectionnez Couleurs naturelles.
Des lignes blanches apparaissent sur les transparents ou les photos • Assurez-vous que le papier est correctement chargé (la face d’impression tournée vers vous) et que les paramètres appropriés sont bien sélectionnés dans le logiciel de l’imprimante. Pour obtenir de l’aide, reportez-vous à la section « Impression de transparents » à la page 34 ou «...
Remarque : Pour assurer la conformité avec les règlements de la FCC sur les interférences électromagnétiques pour un appareil informatique de classe B, utilisez un câble correctement blindé et mis à la terre tel que Lexmark référence n°1329605 pour connexion au port parallèle ou n 12A2405 pour connexion USB.
Page 64
Japanese VCCI notice Korean MIC statement The United Kingdom Telecommunications Act 1984 This apparatus is approved under the approval number NS/G/1234/J/100003 for the indirect connections to the public telecommunications systems in the United Kingdom.
Glossaire Affiche. Image imprimée sur plusieurs feuilles de papier qui, une fois assemblées, produisent une version agrandie de l’image d’origine. Alignement automatique. Fonction permettant d’aligner automatiquement les cartouches d’encre. Alignement manuel. Fonction du logiciel de l’imprimante permettant de sélectionner des valeurs d’alignement des cartouches d’encre.
Page 66
Filigrane. Texte en arrière plan ou graphique peu foncé apparaissant sur chaque page d’un document. Impression en ordre inverse. Option du logiciel de l’imprimante permettant d’imprimer la dernière page du document en premier de sorte que les pages soient en ordre séquentiel dans le bac de sortie du papier.
Page 67
Papier de format personnalisé. Format de papier non standard. Papier glacé. Papier ayant une face glacée conçue pour les photographies. Papier ordinaire. Papier conçu pour l’impression de documents de texte. Papier photo. Papier traité conçu pour les photographies. Paramètres par défaut de l’imprimante. Paramètres du logiciel de l’imprimante définis lors de la fabrication de l’imprimante.
Page 68
Système d’exploitation. Logiciel fournissant les fonctions de base nécessaires à l’utilisation de votre ordinateur. Par exemple, Windows 98 ou Macintosh OS X. Tout sur une page. Option permettant d’imprimer plusieurs pages d’un document sur une seule feuille de papier. Sélectionnez par exemple 4-up pour imprimer des images réduites des pages 1 à 4 sur la première feuille, des images des pages 5 à...
63 CD du logiciel de l’imprimante, électroniques 63 enveloppes 18 dépannage 50 défaut, paramètres par 7 erreur, messages Centre de solution Lexmark 8 dépannage Bourrage papier 53 chargement alimentation papier 57 Niveau d’encre bas 53 affiche 29 amélioration de la qualité...
Page 70
24 paramètres fiches 17 logiciel de l’imprimante images couleur en noir et Centre de solution affiche 29 blanc 20 Lexmark 6 cartes 17 livrets 22 désinstallation 52 cartes de vœux 17 page d’alignement 45 désinstallation cartes photographiques 17 page de test 50...
Page 71
transferts pour T-Shirt 32 papier à haute résolution 13 transferts sur tissu 32 papier continu 38 transparents 34 papier couché 11 pilote d’imprimante téléchargé, papier de format installation 52 personnalisé 40 pilote de l’imprimante papier glacé 11 désinstallation 52 papier ordinaire 10 installation 52 papier photo 11 problèmes d’alimentation...
