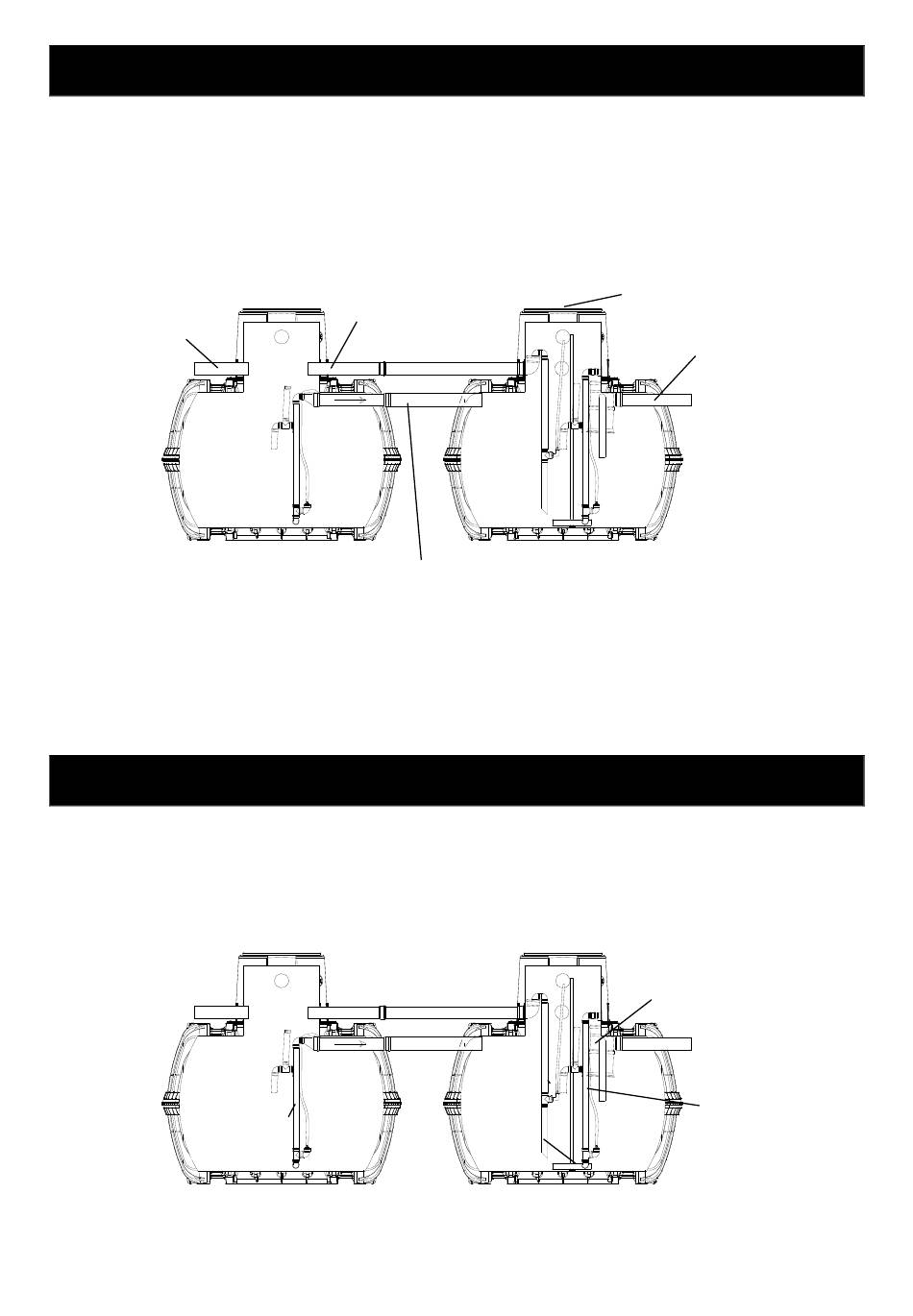

4. Jumelage de cuves
Les tuyaux PVC DN 110 ou DN 160 d'entrée et de sortie sont à brancher selon le schéma ci-dessous. Ces
tuyaux sont à poser avec une inclinaison minimale de 1% (les poses ultérieures sont donc à vérifier). Le rac-
cordement s'effectue au niveau du dôme pré percé de la cuve.
Les deux cuves Carat doivent être jumelées à l'aide d'un tuyau PVC DN 110 (non fourni). Les cuves sont pré
percées en usine et équipées de joints à lèvres.
Tuyau d'entrée
1. Cuve de décan-
tation et de stoc-
kage des boues
Un fourreau DN 110 doit être posé en pente de l'armoire de commande vers la cuve. Utiliser un tire fil pour
passer les tuyaux d'air à travers la gaine. Le fourreau doit être posé droit. Eviter des courbes de plus de 30°.
La longueur du fourreau ne doit pas dépasser 20m. Pour des distances plus importantes, veuillez nous
consulter.
5. Raccordement des composants
Le système Klaro Easy est pré monté en usine. Ce système est composé du système aérateur ainsi que des
systèmes de transfert des eaux à traiter et d'évacuation des eaux traitées.
Système
d'envoi des
eaux à traiter
Jumelage de cuves
pour retour des boues
excédentaires
Cuve de décantation
2. Cuve de
traitement
(réacteur
SBR)
Jumelage de cuves pour envoi des eaux à
traiter vers le réacteur SBR
Retour des
boues excé-
dentaires
Plateau à
membrane
Cuve de traitement (réacteur SBR)
Page 5
Fourreau
vers
l'armoire de pilotage
Tuyau de sortie
Kit de prélèvement
Système
d'évacuation
des
eaux
traitées
