6.3.
Raccordement des tuyaux à air comprimé
Le raccordement entre la cuve et l'armoire de pilotage se fait au travers de tuyaux renforcés pour air compri-
mé. Dans la cuve, fixer les tuyaux sur les raccords à l'aide des colliers de serrage inox. Tirer les tuyaux à
l'aide de tire fil au travers d'un fourreau prévu à cet effet pour les raccorder à l'armoire de pilotage située dans
la maison.
Attention !!! Ne pas coincer ou plier les tuyaux.
Afin d'éviter d'éventuelles odeurs dans la maison, reboucher le trou dans le mur servant pour le passage de la
gaine avec de la mousse polyuréthane sur au moins 20 cm de profondeur. Pour garantir une parfaite étan-
chéité de la mousse polyuréthane, nettoyer et bien mouiller les surfaces à traiter.
A droite de l'armoire se trouvent les raccords permettant de raccorder les tuyaux d'air comprimé. Le code
couleur facilite le branchement et évite les erreurs. Les tuyaux d'air qui relient l'armoire au système sont à
commander en sus selon la longueur utile (maximum 20m).
Transfert des boues de la cuve de décantation
vers la cuve de traitement
Aération
Evacuation des eaux traitées
Retour des boues résiduelles de la cuve
de traitement vers la cuve de décantation
* pour les stations >25EH uniquement tuyaux blancs Ø19mm

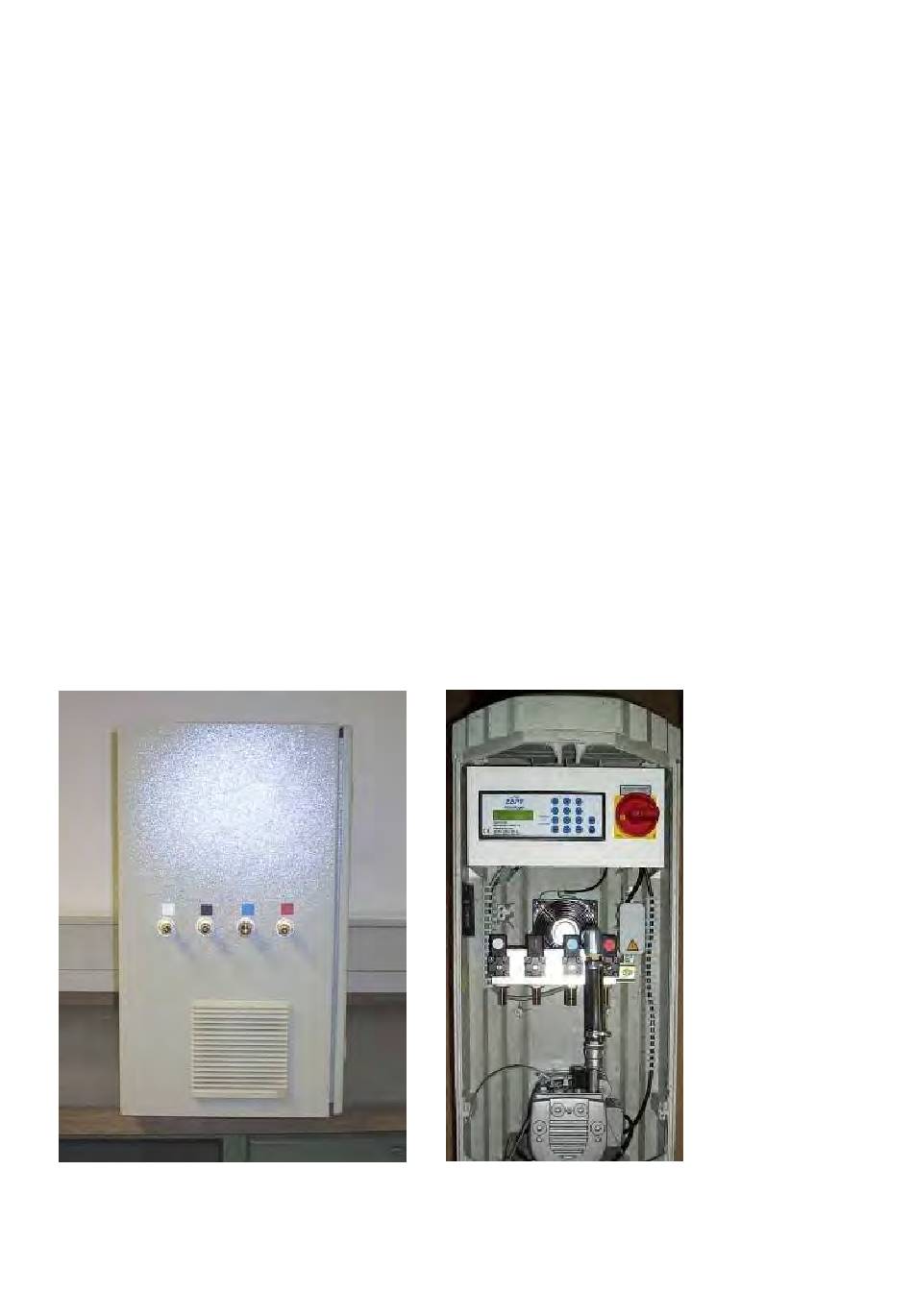

Vue de côté de l'armoire de pilotage interne. Code cou-
leurs pour le branchement des tuyaux d'air sur les rac-
cords.
■
pastille rouge / tuyau rouge
■
pastille bleue / tuyau blanc
■
pastille noire / tuyau bleu
□
pastille blanche / tuyau blanc
Vue de l'armoire de pilotage externe avec le capot
ouvert.
