Le retour des boues provient de chaque réacteur SBR. Le retour des boues doit être connecté au dôme de la
cuve. Les retours de boues de plusieurs réacteurs SBR peuvent être regroupées sur un même tuyau. Le re-
tour des boues doit être branché sur le dernier réservoir de décantation.
Dans le cas d'un montage en parallèle de plusieurs installations, les réacteurs SBR doivent être reliés entre
eux en transversal. De cette façon, le même niveau d'eau est toujours disponible dans tous les réacteurs
SBR. Les connections sont représentées sur le schéma 1.
Jumelage des
cuves de décanta-
tion, par le bas
L'aération des réacteurs SBR s'effectue par le biais d'un plateau aérateur à membrane.
Le système de pompage s'effectue par mise sous pression d'air des tuyaux. (Principe de l'effet venturi). Le
niveau d'eau minimal est précisément défini par la construction spécifique du système de transfert. Dans le
cas où le niveau d'eau descend au-dessous de la partie en T, l'eau n'est plus pompée. Lors de la mise en

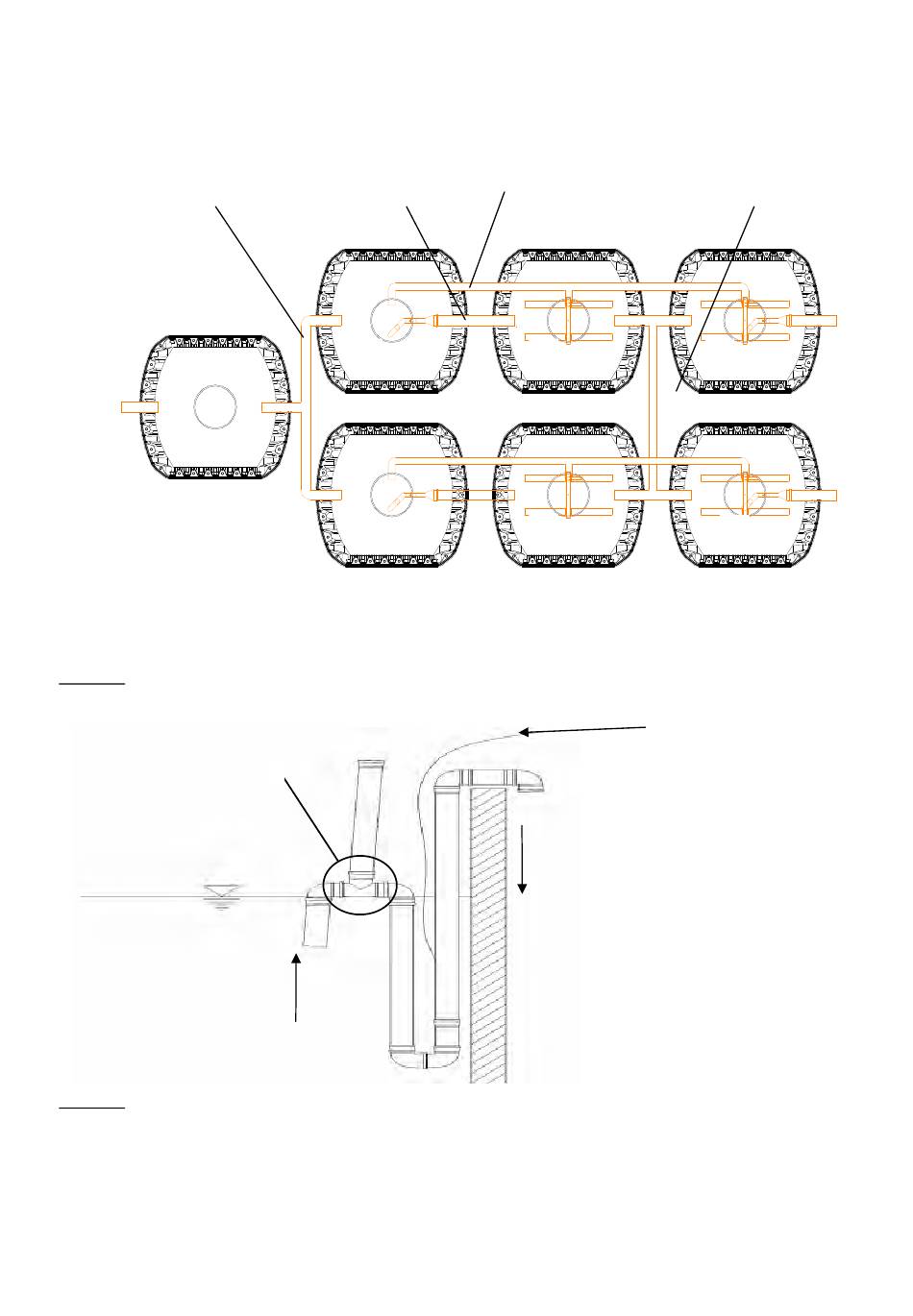

Schéma 1: Exemple de raccordement des réservoirs pour une station 115EH
place du système de pompage, la partie en T du tuyau est placée à la hauteur du niveau d'eau minimal.
Niveau d'eau minimal
Schéma 2 : Principe de fonctionnement des systèmes de traitement
Tous les tuyaux d'air doivent être posés dans des fourreaux DN 110 (non fournis). Les fourreaux sont à rac-
corder à tous les réservoirs dans lesquels des systèmes de traitement sont installés. Les fourreaux doivent
être posés jusqu'à l'armoire de commande. Il faut également faire attention à ce que l'armoire de com-
mande interne soit installée dans un endroit sec, dépourvu de poussière et à l'abri du gel.
Arrivée des eaux à
traiter, par le haut
A
A
A : réservoirs de décantation
B : réservoirs de traitement SBR
T
entrée
Page 4
Retour des boues à
brancher sur le dôme
B
B
Air sous pression
sortie
Raccord entre les
réacteurs SBR
B
B
