3.3

Raccordement des tuyaux d'air

Le raccordement entre les cuves et l'armoire de pilotage se fait au travers de 4 tuyaux armés pour air
comprimé (3 tuyaux Ø intérieur 13 mm et 1 tuyau Ø intérieur 19 mm). Dans les cuves, fixer les tuyaux sur les
raccords à l'aide des colliers de serrage inox fournis (dans l'armoire de pilotage). Tirer les tuyaux à l'aide d'un
tire-fil au travers d'un fourreau prévu à cet effet pour les raccorder à l'armoire de pilotage située dans la
maison.
Attention !!! Ne pas coincer ou plier les tuyaux.
Afin d'éviter d'éventuelles odeurs dans la maison, reboucher le trou dans le mur servant pour le passage de la
gaine avec un dispositif d'étanchéité ou de la mousse polyuréthane souple sur au moins 20 cm de profondeur.
Pour garantir une parfaite étanchéité de la mousse polyuréthane, nettoyer et bien mouiller les surfaces à
traiter.
Les raccordements des tuyaux d'air sur le système de traitement et sur l'armoire doivent être réalisés avant de
combler le fourreau avec la mousse.
- Transfert des eaux usées de la chambre de
décantation vers la chambre de traitement
- Aération
- Evacuation des eaux clarifiées (eaux traitées)
- Retour des boues secondaires de la chambre de
traitement vers la chambre de décantation
Relier les embouts de même couleur à l'aide des tuyaux correspondants puis les fixer à l'aide des colliers inox
fournis. Les tuyaux sont à commander en sus.

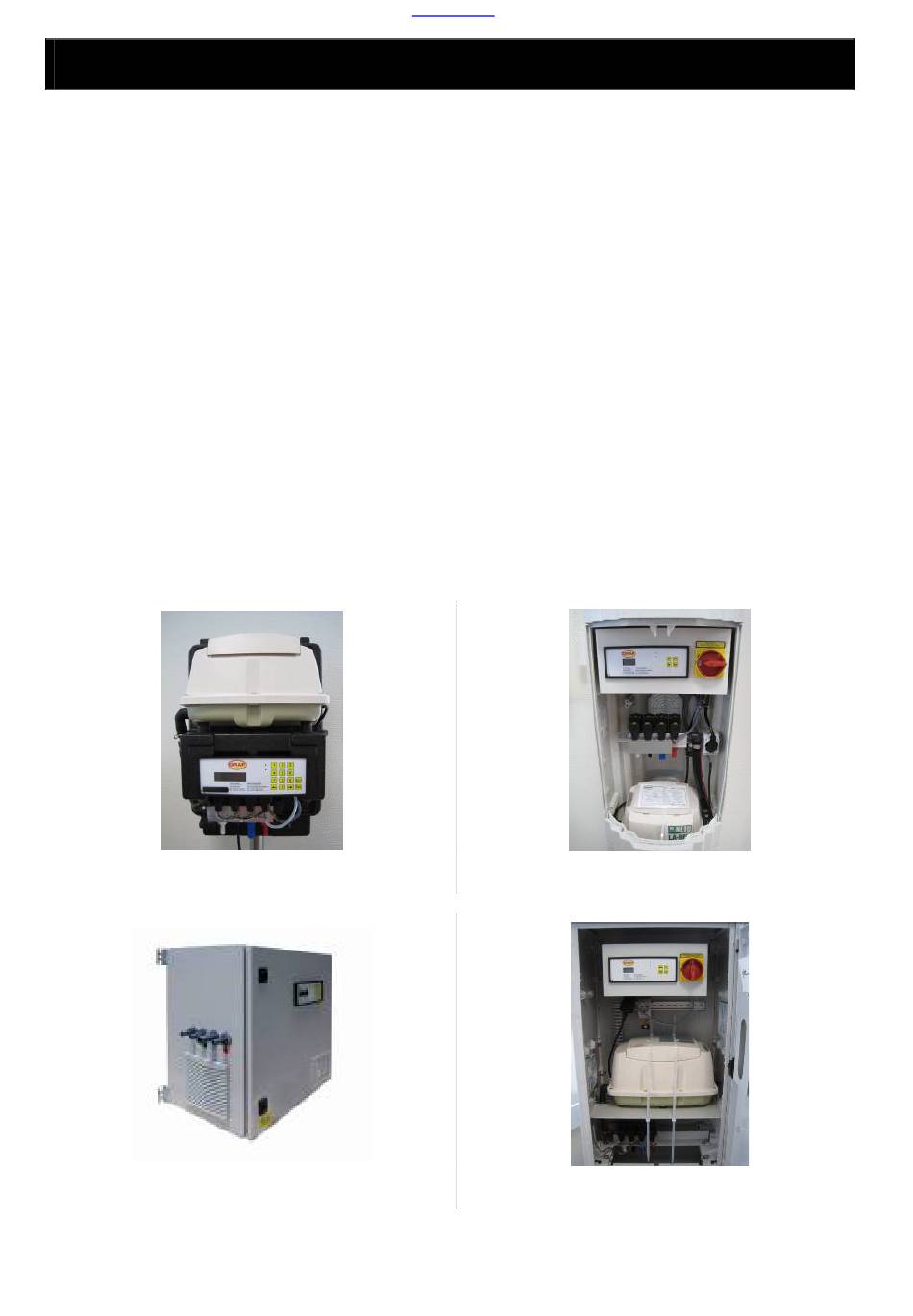

Armoire de pilotage EEP interne ouverte
Jusqu'à 10EH
Armoire de pilotage métallique interne
A partir de 12EH
www.graf.fr
Montage de l'armoire de pilotage
Page 6
■

pastille rouge / tuyau rouge Ø 13mm
■

pastille bleue / tuyau bleu Ø 19mm
■

pastille noire / tuyau noir/gris Ø 13mm
□

pastille blanche / tuyau blanc Ø 13mm
Armoire de pilotage – colonne résine externe ouverte
Jusqu'à 10EH
Armoire de pilotage externe ouverte
A partir de 12EH
