Bodet Sigma Switch Notice D'installation Et D'utilisation

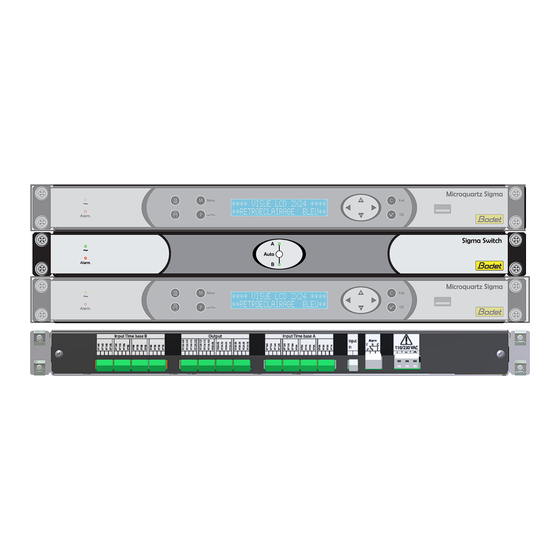

Sigma Switch est un module de commutation et de surveillance
automatique de sorties horaires. Associé à 2 horloges mères Sigma, il
permet de constituer une centrale horaire avec 2 bases de temps.
En cas de défaillance de l'horloge mère principale, le module Sigma Switch
assure la commutation automatique des sorties vers l'horloge mère secondaire.
1 - INSTALLATION ÉLECTRIQUE
Raccorder l'alimentation 24 VDC ou secteur 110-240 VAC (Fig.: 1).
Si l'installation (24V) comporte plusieurs Sigma UPS, les masses des
Sigma UPS doivent être raccordées entre elles.
L'alimentation secteur de cet appareil doit comporter un disjoncteur phase
neutre de 16 A maximum courbe C (6A maximum pour la version 24VDC),
rapidement accessible en amont de la ligne d'alimentation.
Tous les câbles doivent être attachés au châssis de l'armoire avant d'être
raccordés aux différents borniers, ceci pour éviter toute traction sur ces
borniers. De plus, les fils électriques de chaque borniers, doivent être attachés
entre eux afin de maintenir les différentes isolations en cas de premier défaut.
Raccorder la sortie alarme (bornes 5 et 6) du Sigma maître (A) sur l'entrée
externe (bornes 20 et 21) du Sigma secondaire (B) et alarme (borne in) du
Switch (Fig.: 1). Cette sortie commandera le basculement vers l'horloge
mère secondaire. Le relais 3 du Sigma maître doit être déclaré en alarme
(voir §9.4 de la notice du Sigma).
L'équipotentialité se fait par la terre au niveau de l'alimentation (ou le «-» si
alimentation 24).
Raccorder les sorties horaires des 2 horloges mères sur les borniers «Input
time base A» et «Input time base B».
Raccorder les sorties horaires sécurisées «Output» aux réceptrices.
Quand plus de 8 sorties de l'horloge mère doivent être commutées (par exemple
les 12 sorties de 4 cartes option AFNOR du Sigma Mod) alors 2 modules Switch
sont nécessaires pour assurer la commutation de toutes les sorties.
Attention : bien respecter le même ordre dans le câblage des entrées et
des sorties horaires (entrées 1A et 1B pour sortie 1A-B).
Raccordement uniquement des sorties horaires, la commutation de
puissance n'est pas possible.
2 - FONCTIONNEMENT
Un interrupteur permet de sélectionner 3 modes de fonctionnement :
- Mode automatique. Si défaut sur l'horloge mère principale (A)
prise de contrôle des sorties par l'horloge mère secondaire (B).
- Marche forcée sur horloge mère principale (A).
- Marche forcée sur horloge mère secondaire (B).
1 voyant présence secteur.
1 voyant et un contact sec alarme.
3 - CARACTÉRISTIQUES TECHNIQUES
► Alimentation : 110 - 230 VAC +/-10% 50/60 Hz, 24VDC
► Courant nominal : 0.3 – 0.15 A Maximum.
► Dimensions du rack : H 44 x L 483 x P 200mm.
► Température de fonctionnement de 0° à +50°C.
► Poids : 2 Kg.
Normes applicables :
NF EN 61000-3-2 : Directive CEM.
NF EN 61000-3-3 : Basse tension 73/23/CEE/89/336.
Notice d'installation et d'utilisation
Module de commutation et de surveillance Sigma Switch
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
Consignes de sécurité – Précautions d'utilisation :
Attention : l'installation et l'entretien de ce matériel doivent
être réalisés par une personne habilitée.
Pour le Sigma Switch a l'alimentation secteur 110-240 VAC.
L'installation doit être conforme à la norme IEC 364 (NFC
15-100 pour la France).
Prévoir un disjoncteur phase-neutre de 16 A, rapidement
accessible en amont de la ligne d'alimentation. Ce
disjoncteur assure la protection et le sectionnement de
l'alimentation et doit être coupé en cas de maintenance.
Le matériel doit être mis sous tension qu'après sa fixation.
Pour le matériel en kit ou en rack :
Le Sigma Switch doit être monté dans une armoire, un
coffret, etc., pour assurer :
Une enveloppe de protection contre les chocs électriques,
Une enveloppe de protection mécanique,
Une enveloppe de protection contre le feu ,
Une enveloppe de protection contre les chutes d'eau et la
poussière (degré de pollution II maximum). Les différents
câbles doivent être fixés dans «l' armoire ou le coffret» de
façon à ne pas exercer de contraintes sur les bornes de
raccordement. De plus, les conducteurs d'un même circuit
doivent être attachés entre eux près du bornier pour éviter
une réduction de l'isolation dans le cas ou une des bornes
viendrait à se desserrer.

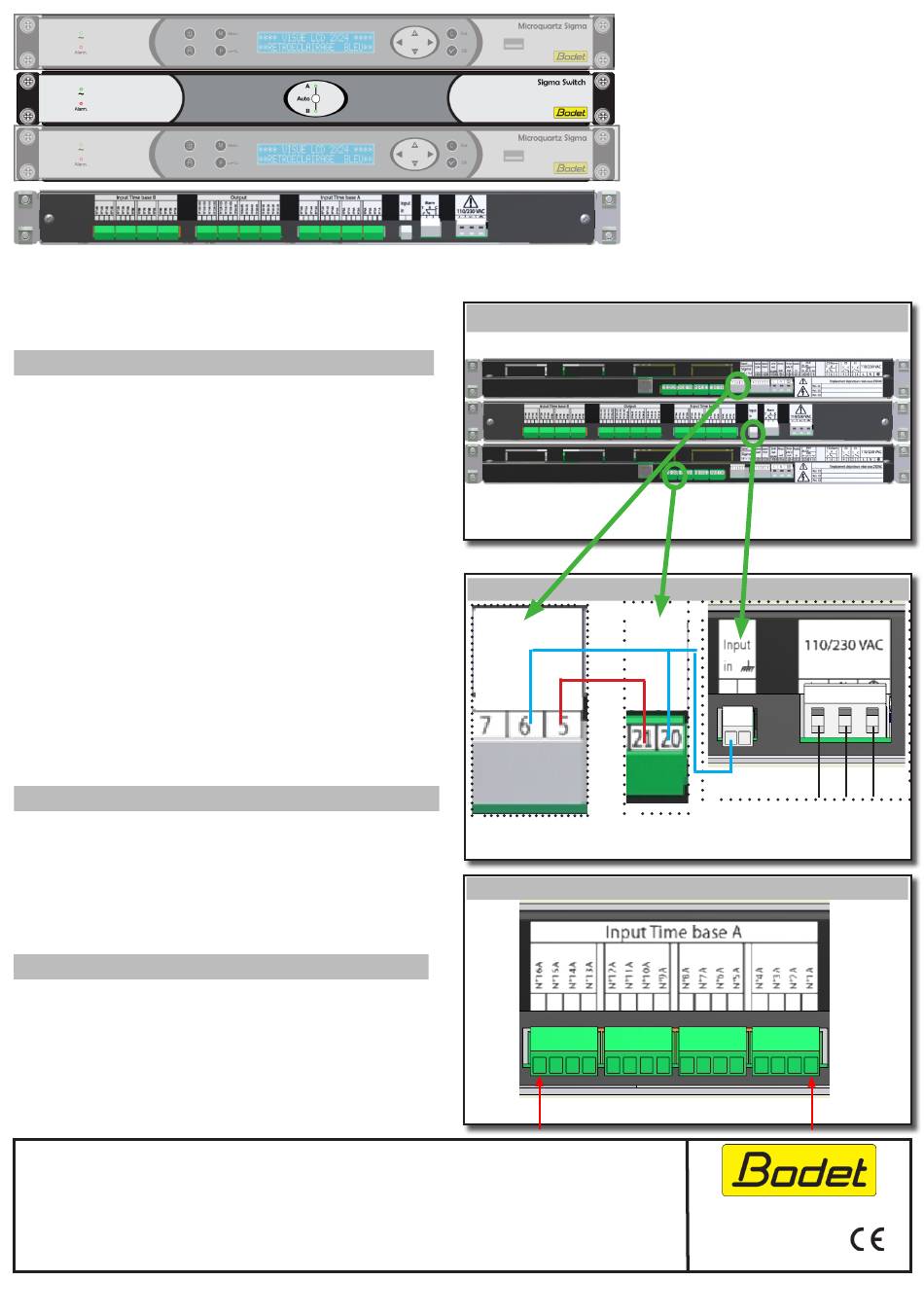

VUE DE DOS
FIG. 1 :
Entrée externe
Sortie alarme du
du Sigma
Sigma maître
secondaire (B)
(A)
FIG. 2 :
8 entrées bifilaires
(8 sorties bifilaires par horloge mère)
Entrée alarme
L N Terre
du Sigma
Alimentation secteur,
Switch
ou 24 VDC en
fonction du modèle
BP1 49340 TRÉMENTINES
FRANCE
Tél. 02 41 71 72 00
Fax. 02 41 71 72 01
www.bodet.fr
Réf. 606577 K
