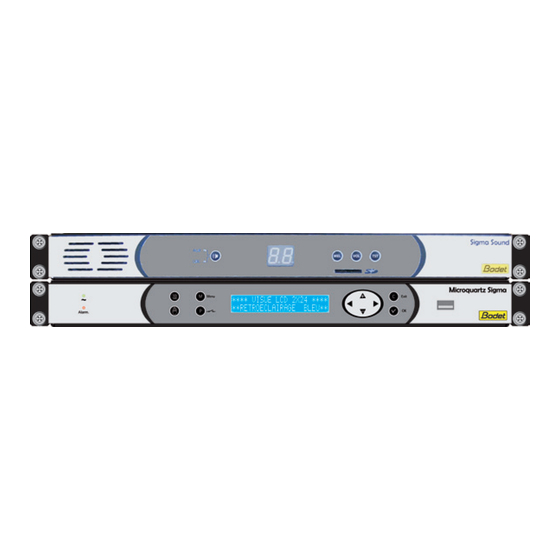

Bodet Sigma Sound Guide Rapide

Sigma Sound est un module mélodie externe pour sonorisation. Il peut être
piloté par l'horloge mère Sigma (paramétrage standard) ou par un contact
externe.
1 - PARAMÉTRAGE
2 dips et une roue codeuse permettent de paramétrer le Sigma Sound.
Pour accéder à ces éléments, vous devez ouvrir le boîtier.
Le dip (D) de droite (poussé en position basse) permet le fonctionnement
autonome de ce module. L'alimentation devient alors «l'entrée de
commande». Pour un fonctionnement avec une horloge mère sigma, il doit
être en position haute.
Le dip (E) de gauche n'est actif que si le Sound est configuré en autonome.
Il permet (poussé en position basse) d'autoriser la répétition de la mélodie
sélectionnée tant que la commande est active.
La roue codeuse (F) permet de paramétrer l'adresse du Sound (de 1 à 8).
2 - INSTALLATION ÉLECTRIQUE
Raccorder l'alimentation 12 V au Sigma ou au système de pilotage.
Si plusieurs modules Sound sont raccordés sur le Sigma, utiliser une
alimentation externe 230VAC/15VDC.
Raccorder le RS485 sur l'horloge mère Sigma suivant la figure 2. Si
plusieurs modules Sound sont raccordés sur le Sigma, câbler le RS485
en // sur celui-ci.
Remarque : le Sigma reconnaît automatiquement la présence du module
Sound et lui attribut un numéro de circuit.
Attention, chaque module Sound prend la place d'une carte d'extension du
Sigma (2 maximum pour le Sigma P et 8 pour le Sigma Mod).
Raccorder la sortie audio (analogique) sur l'entrée «AUX» d'une installation
de sonorisation (Fig.: 2).
Raccorder en option le contact sec vers la commande du pré amplificateur.
3 - FONCTIONNEMENT
La programmation est faite sur l'horloge mère avec le choix de la mélodie.
A chaque exécution de la mélodie, le numéro de la mélodie qui est jouée est
affiché.
Le point vert en bas à droite de l'afficheur indique que la mélodie jouée est
une mélodie contenue dans la mémoire du Sound.
RÉGLAGE DES MÉLODIES
Le Sigma Sound intègre 16 mélodies en standard.
La touche «MEL» permet de sélectionner une mélodie (de 1 à 16).
La touche «VOL» permet de régler le volume de 1 à 8.
La touche «TST» lance le test et stoppe un carillon. Le volume
sonore est validé.
La touche «sortie» (S) permet de sélectionner la sortie audio
entre :
- aucune (aucun des 2 témoins lumineux sont allumés),
- sortie «Aux» (voyant «AUX» allumé),
- sortie locale sur le HP du Sigma Sound (voyant «LOC»
allumé),
- les 2 sorties (les 2 témoins lumineux sont allumés).
Une SD Card est disponible pour enregistrer et jouer d'autres mélodies
(format de fichier mp3).
Les mélodies de cette SD Card remplacent les mélodies de base. Elles
peuvent être enregistrées directement par l'utilisateur depuis un PC.
Remarque : les cartes SD HC ne sont pas compatibles.
4 - MÉLODIES
Les mélodies sont enregistrées soit sur une SD Card soit en mémoire.
Le format numérique des fichiers audio est MP3.
Le nom des fichiers de la SD Card doit être 01.mp3 à 16.mp3.
Les musiques ou mélodies enregistrées sur la carte mémoire doivent
respecter les droits d'auteur gérés par la SACEM (en France). Pour
l'étranger se reporter aux lois en vigueur dans chaque pays.
Notice d'installation et d'utilisation
Module de sonorisation Sigma Sound
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.

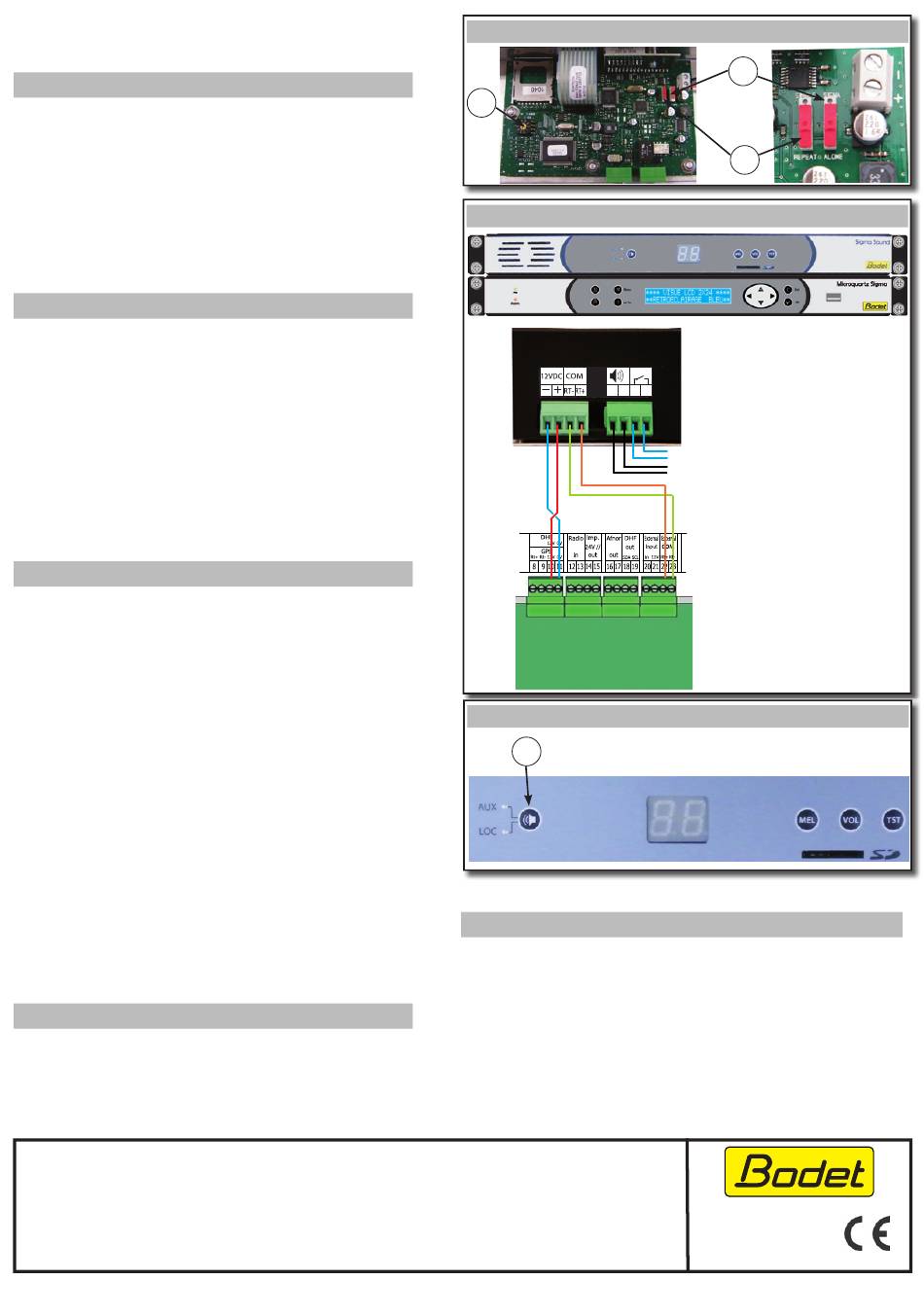

FIG. 1 :
F
FIG. 2 :
Sigma Sound
Alim 12V
RS485
Sigma
FIG. 3 :
S
5 - CARACTÉRISTIQUES TECHNIQUES
► Alimentation 12VDC.
► Sortie symétrique, 0dBm sur 600 Ω.
► Dimensions du rack : H 44 x L 483 x P 88mm.
► Température de fonctionnement de 0° à +50°C.
► Poids : 0,6 kg.
Normes applicables :
Directive CEM (2004/108/CE) : EN55022 et EN55024.
Directive Basse tension (2006/95/CE) : EN60950.
D
E
Sigma Sound
Sortie contact commande
Sortie ligne audio
Câble 2 paires 8/10,
longueur maximum 100m
Sigma
BP1 49340 TRÉMENTINES
FRANCE
Tél. 02 41 71 72 00
Fax. 02 41 71 72 01
www.bodet.fr
Réf. 606631 J
