Ce manuel DOIT être remis à l'utilisateur du produit.
AVANT d'utiliser ce produit, vous DEVEZ lire ce manuel et le conserver
pour pouvoir vous y reporter ultérieurement.
Küschall® K-Series
fr

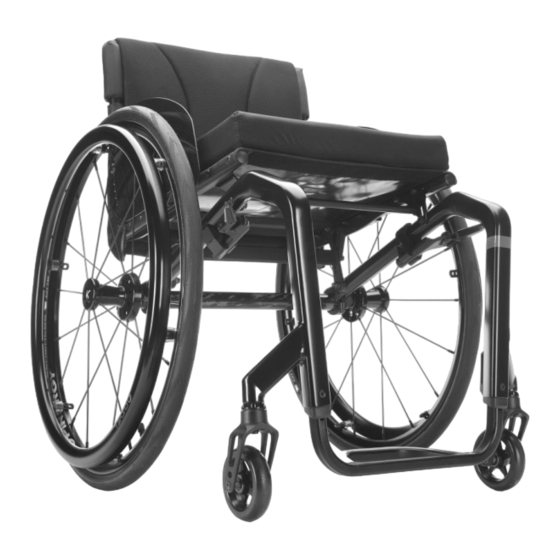

Fauteuil roulant actif
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Küschall K-Series

Sommaire des Matières pour Küschall K-Series

  • Page 1 Küschall® K-Series Fauteuil roulant actif Manuel d'utilisation Ce manuel DOIT être remis à l'utilisateur du produit. AVANT d’utiliser ce produit, vous DEVEZ lire ce manuel et le conserver pour pouvoir vous y reporter ultérieurement.
  • Page 2 © 2019 Invacare Corporation Tous droits réservés. La republication, la duplication ou la modification de tout ou partie du présent document est interdite sans l'accord écrit préalable d'Invacare. Les marques commerciales sont identifiées par ™ et ®. Toutes les marques commerciales sont détenues par ou cédées sous licence à...

  • Page 3: Table Des Matières

    Sommaire 4.2 Ceinture de maintien......23 4.3 Roulettes de transit......24 4.4 Porte-canne .
  • Page 4 10 Dépannage........52 10.1 Informations de sécurité...

  • Page 5: Généralités

    Généralités représentant Invacare local. Reportez-vous aux adresses 1 Généralités indiquées à la fin du présent document. 1.1 Introduction En cas d'incident grave avec le produit, vous devez en informer le fabricant et l'autorité compétente de votre pays. Le présent manuel d'utilisation contient des informations importantes sur la manipulation du produit.

  • Page 6: Informations De Garantie

    Küschall® K-Series 1.3 Informations de garantie 1.5 Durée de vie Nous fournissons une garantie fabricant pour le produit, La durée de vie attendue de ce produit est de cinq ans conformément à nos conditions générales de vente en lorsqu’il est utilisé quotidiennement et dans le respect des vigueur dans les différents pays.

  • Page 7: Sécurité

    Sécurité 2 Sécurité AVERTISSEMENT ! Risque de blessure En cas de collision, vous risquez de vous blesser 2.1 Informations de sécurité aux parties de votre corps qui dépassent du fauteuil roulant (pieds ou mains, par exemple). La présente section contient des informations importantes –...

  • Page 8: Étiquettes Et Symboles Figurant Sur Le Produit

    Küschall® K-Series ATTENTION ! ATTENTION ! Risque de blessure Risque de se coincer les doigts ! – En cas de sensibilité à la pression ou de lésion Il existe toujours un risque de se coincer un doigt cutanée, protégez votre blessure afin d'éviter ou un bras, par exemple dans les pièces mobiles...
  • Page 9 Sécurité Symbole de mousqueton INV ACARE FRANCE OPER A TIONS SAS ROUTE DE SAIN T ROCH Positions de fixation des sangles de fixation 37230 FONDET T ES - FRANCE lors du transport d'un fauteuil roulant occupé dans un véhicule à moteur. Reportez-vous à la section .
  • Page 10 Küschall® K-Series Autocollant d'avertissement relatif à la suspension Poids maximal de l'utilisateur max. body weight de 100 kg lorsque le fauteuil 100 kg / 220 lbs roulant est équipé de l'option de suspension. 1659232-A...

  • Page 11: Présentation Du Produit

    3.1 Description du produit l'utilisateur tel qu'indiqué dans la section des caractéristiques techniques et sur l'autocollant d'identification. Le Küschall® K-Series est un fauteuil roulant actif à châssis rigide muni d’un dossier rabattable. Le fauteuil roulant n'est pas destiné à des activités abusives...

  • Page 12: Pièces Principales Du Fauteuil Roulant

    Küschall® K-Series 3.3 Pièces principales du fauteuil roulant Dossier Protège-vêtements Assise avec coussin Châssis Repose-pied Fourche de roue avant avec roulette Frein de stationnement Roue arrière avec main courante et axe à déverrouillage rapide Dans la mesure où chaque fauteuil roulant est fabriqué...
  • Page 13 Présentation du produit 1. Pour actionner le frein, poussez le levier de frein vers AVERTISSEMENT ! l'avant aussi loin que possible. Risque de renversement en cas de freinage 2. Pour desserrer le frein, tirez le levier de frein vers brusque l'arrière.

  • Page 14: Dossier

    Küschall® K-Series 1. Pour actionner le frein, tirez le levier de frein vers Réglage de la tension de la toile de dossier l'avant à côté de vos genoux, ou entre vos genoux, aussi loin que possible. 2. Pour desserrer le frein, poussez le levier de frein vers l'arrière à...

  • Page 15: Poignées De Poussée

    Présentation du produit Hauteur de dossier/angle du dossier Poignées de poussée relevables Il est possible de régler la hauteur et l'angle du dossier. Ce réglage doit être effectué par un technicien qualifié. Barre de dossier AVERTISSEMENT ! Risque d’accidents La barre de dossier n’est pas adaptée pour lever ou transporter le fauteuil roulant alors que l’utilisateur y est assis, car elle risque de se casser.

  • Page 16: Pièces Latérales

    Küschall® K-Series 3.6 Pièces latérales Réglage à l'arrière Intégrées 3.6.1 Appui-bras tubulaire, sans verrouillage, réglable en hauteur, amovible, pivotant 1. Pour régler la hauteur des poignées de poussée, desserrez le boulon A, portez la poignée dans la position souhaitée, puis resserrez le boulon.

  • Page 17: Accoudoir, Réglable En Hauteur En Continu, Sans

    Présentation du produit Réglage de la hauteur Démontage 1. Tirez sur l'appui-bras pour le sortir de son support. 1. Tirez pour dégager l'accoudoirs du support. 2. Desserrez la vis sur le tube de l'appui-bras et revissez-la 2. Pour régler le niveau de difficulté ou de facilité à retirer à...

  • Page 18: Protège-Vêtements

    Küschall® K-Series 3.6.4 Protège-vêtements AVERTISSEMENT ! Risque de blessure Il est possible d'installer un protège-vêtements pour éviter Les garde-boue ne sont pas verrouillés et peuvent de vous salir. facilement être relevés. – Ne saisissez pas les garde-boue pour soulever Avant de rabattre le dossier de votre fauteuil roulant, il vous ou déplacer le fauteuil roulant.

  • Page 19: Appui-Mollets

    Présentation du produit 3.7 Appui-mollets 3.8 Déport de roues arrière Un appui-mollets est installé sur le fauteuil roulant pour Votre fauteuil roulant peut être muni d’un déport de roues améliorer la position des jambes de l'utilisateur. arrière. Le déport de roues arrière permet de modifier la position de la roue arrière et par-là...

  • Page 20: Vario-Ax

    Küschall® K-Series 3.9 Vario-Ax Votre fauteuil roulant peut être muni d’un Vario-Ax. Le Vario-Ax permet de modifier le carrossage des roues. Réglage du carrossage des roues du Vario-Ax IMPORTANT ! – Ne serrez pas excessivement la vis à tête moletée A, car vous pourriez endommager son mécanisme.

  • Page 21: Coussin D'assise

    Présentation du produit 3. Un bruit léger d’enclenchement indiquera que l’une des quatre positions possibles a été atteinte. 4. Resserrez la vis à tête moletée A. 5. Effectuez le même réglage des deux côtés. 3.10 Coussin d'assise Un coussin d'assise adapté est indispensable pour assurer une répartition uniforme de la pression sur l'ensemble du siège.

  • Page 22: Options

    Küschall® K-Series 4 Options 4.1 Dispositif anti-bascule Un dispositif anti-bascule empêche le fauteuil roulant de basculer vers l'arrière. AVERTISSEMENT ! Risque de renversement Des dispositifs anti-bascule mal réglés ou Activation du dispositif anti-bascule non opérationnels risquent de provoquer un 1. Poussez le dispositif anti-bascule complètement vers renversement du fauteuil roulant.

  • Page 23: Ceinture De Maintien

    Options AVERTISSEMENT ! Si des réglages supplémentaires de la hauteur et/ou Risque de blessure grave pendant le transport de la position sont nécessaires, adressez-vous à un technicien qualifié. Dans un véhicule, l'utilisateur d'un fauteuil roulant doit être maintenu par une ceinture de sécurité...

  • Page 24: Roulettes De Transit

    Küschall® K-Series Réglage de la longueur La ceinture de maintien est à la bonne longueur lorsqu'il y juste assez de place pour passer votre main à plat entre votre corps et la ceinture. 1. Faites passer la boucle F dans la fixation du fauteuil G puis dans les DEUX boucles en plastique H.

  • Page 25: Porte-Canne

    Options 6. Démontez la roue arrière, → 7.3 Démontage et installation des roues arrière, page 45. 7. Répétez la procédure de l'autre côté. Remplacement des roulettes de transit par les roues arrière 1. Placez le fauteuil roulant contre un objet stable que vous pouvez utiliser comme support et appuyez fermement la main sur ce support.

  • Page 26: Suspension

    Küschall® K-Series IMPORTANT ! Risque de dommage matériel – Ne marchez jamais sur le porte-canne et ne l'utilisez jamais comme aide au basculement. 1. Placez la canne dans le support. 2. Fixez le haut de la canne au dossier. 4.5 Suspension...

  • Page 27: Réglages (Mise En Service)

    Réglages (Mise en service) 5 Réglages (Mise en service) 5.1 Informations de sécurité ATTENTION ! Risque de blessure – Avant d'utiliser le fauteuil roulant, vérifiez son état général et ses principales fonctions, 8.2 Calendrier de maintenance, page 46. Votre fournisseur vous remettra un fauteuil roulant prêt à...

  • Page 28: Déplacement En Fauteuil Roulant

    Küschall® K-Series Dans de rares cas, les matériaux utilisés dans le fauteuil 6 Déplacement en fauteuil roulant roulant peuvent activer les systèmes antivol et de détection des métaux. 6.1 Informations de sécurité 6.2 Freinage lors de l’utilisation AVERTISSEMENT ! Risque d’accidents Lors d'un déplacement, pour freiner vous devez transférer...

  • Page 29: S'installer Dans Le Fauteuil Roulant Et En Sortir

    Déplacement en fauteuil roulant 1. Pour freiner, tirez le levier de frein sur la poignée de ATTENTION ! poussée. Risque de brûlure des mains 2. Pour stationner, tirez fermement le levier de frein Si vous freinez pendant longtemps, une quantité jusqu'à...
  • Page 30 Küschall® K-Series 5. Tenez le fauteuil roulant et, si nécessaire, tenez ATTENTION ! également un objet proche. Si vous relâchez ou endommagez les freins, le 6. Déplacez-vous lentement à partir du fauteuil roulant. fauteuil roulant risque de se mettre à rouler de manière incontrôlée.

  • Page 31: Conduite Et Manœuvre Du Fauteuil Roulant

    Déplacement en fauteuil roulant 6.4 Conduite et manœuvre du fauteuil roulant Recherche du point de bascule Utilisez les mains courantes pour conduire et manœuvrer le fauteuil roulant. Avant de conduire le fauteuil roulant sans une tierce personne, vous devez trouver le point de bascule de votre fauteuil roulant.

  • Page 32: Franchissement De Marches Et De Paliers

    Küschall® K-Series 6.5 Franchissement de marches et de paliers Avec un accompagnateur AVERTISSEMENT ! Risque de chute ! Lors du franchissement de marches, vous pouvez perdre l’équilibre et basculer avec votre fauteuil roulant. – Franchissez les marches, comme les bordures de trottoir et les paliers, toujours lentement et avec prudence.
  • Page 33 Déplacement en fauteuil roulant Montée d’une marche Sans accompagnateur AVERTISSEMENT ! Risque de blessures graves La montée fréquente de marches et trottoirs peut provoquer une rupture plus précoce que prévu de la zone de flexion du dossier du fauteuil roulant. L’utilisateur risque de chuter du fauteuil roulant.

  • Page 34: Franchissement D'escaliers

    Küschall® K-Series Descente d’une marche 1. Déplacez le fauteuil roulant juste devant le bord, soulevez les roues avant et gardez l’équilibre. 2. Faites ensuite passer lentement les deux roues arrière au-dessus du bord. Maintenez les mains bien fermement sur les mains courantes, jusqu’à ce que les roues avant touchent de nouveau le sol.

  • Page 35: Franchissement De Rampes Et De Pentes

    Déplacement en fauteuil roulant 6.7 Franchissement de rampes et de pentes AVERTISSEMENT ! Risque en cas de perte de contrôle du fauteuil roulant Lors du franchissement de pentes, le fauteuil roulant risque de basculer vers l'arrière, vers l'avant ou sur le côté. –...

  • Page 36: Stabilité Et Équilibre En Position Assise

    Küschall® K-Series 6.8 Stabilité et équilibre en position assise Certaines activités et actions du quotidien nécessitent que vous vous penchiez du fauteuil roulant, en avant, de côté ou en arrière. Cela a une influence considérable sur la stabilité du fauteuil roulant. Pour pouvoir conserver votre équilibre à...

  • Page 37: Transport Du Fauteuil Roulant Occupé En Véhicule

    Déplacement en fauteuil roulant 1. Orientez les roues avant vers l’avant. (Déplacez pour 1. Orientez les roues avant vers l’avant. (Déplacez pour cela votre fauteuil roulant légèrement vers l’avant, puis cela votre fauteuil roulant légèrement vers l’avant, puis revenez en arrière.) revenez en arrière.) 2.
  • Page 38 Küschall® K-Series AVERTISSEMENT ! AVERTISSEMENT ! Si, pour une raison quelconque, il est impossible – Avant tout déplacement, contactez le de transférer l'utilisateur de fauteuil roulant sur transporteur afin de vous assurer de un siège de véhicule, il est possible de garder la disponibilité...
  • Page 39 Déplacement en fauteuil roulant Fixation du fauteuil roulant avec un système de fixation AVERTISSEMENT ! à quatre points Des blessures ou des dégâts matériels pourraient être provoqués par des options ou des pièces du fauteuil roulant détachées lors d'une collision ou d'un arrêt brutal.
  • Page 40 Küschall® K-Series ci-dessous et à la section 2.2 Étiquettes et symboles figurant 1. Fixez les sangles avant au-dessus des supports de sur le produit, page 8 ). roulettes avant, comme indiqué dans les deux figures ci-dessus (cf. emplacement des étiquettes de fixation).
  • Page 41 Déplacement en fauteuil roulant 1. Fixez les sangles arrière sur le système de rails en vous reportant aux recommandations du fabricant de ceinture de sécurité. 2. Tendez les sangles. IMPORTANT ! – Assurez-vous que les mousquetons sont dotés d'un revêtement antiglisse afin de ne pas glisser latéralement sur l'essieu.
  • Page 42 Küschall® K-Series AVERTISSEMENT ! – Vérifiez si le système de fixation du passager à trois points est ajusté aussi près du torse du passager que possible sans occasionner de gêne ni se tordre. – Vérifiez si le système de fixation du passager à...
  • Page 43 Déplacement en fauteuil roulant 1659232-A...

  • Page 44: Transport

    Küschall® K-Series 7 Transport 3. Tirez le cordon à l’arrière du fauteuil roulant et rabattez le dossier vers l’avant jusqu’à ce qu’il s’enclenche. 4. Il est maintenant possible de soulever le fauteuil roulant 7.1 Informations de sécurité à l’aide du renfort de dossier.

  • Page 45: Démontage Et Installation Des Roues Arrière

    Transport 7.3 Démontage et installation des roues arrière 3. De l’autre, maintenez la roue par la jante à rayons externes au niveau du moyeu de roue. AVERTISSEMENT ! 4. À l’aide du pouce, appuyez sur le bouton d’axe à Risque de renversement démontage rapide A.

  • Page 46: Maintenance

    Küschall® K-Series 8 Maintenance une fois une fois fois par par mois par an semaine 8.1 Informations de sécurité Contrôle du réglage AVERTISSEMENT ! du joint de dossier Certains matériaux se détériorent naturellement Vérification de la avec le temps, ce qui est susceptible...
  • Page 47 Maintenance 3. Profitez de cette étape pour vérifier la bande de Vérification visuelle roulement. 1. Contrôlez l'absence de pièces desserrées, de fissures ou 4. Si nécessaire, changez les pneus. autres défauts sur le fauteuil roulant. Vérification du positionnement correct des roues arrière 2.
  • Page 48 Küschall® K-Series Vérification de la tension des rayons Réparation ou remplacement d'une chambre à air 1. Retirez la roue arrière et chassez l'air présent dans la Les rayons ne doivent pas être lâches ni déformés. chambre à air. 1. Les rayons desserrés ou cassés doivent être serrés par 2.

  • Page 49: Nettoyage Et Désinfection

    Maintenance 8.3 Nettoyage et désinfection 8.3.2 Fréquence de nettoyage 8.3.1 Informations de sécurité générales IMPORTANT ! Une désinfection et un nettoyage régulier ATTENTION ! garantissent un bon fonctionnement, augmentent Risque de contamination la durée de vie et permettent d'éviter toute –...

  • Page 50: Désinfection

    Küschall® K-Series 1. Retirez tout équipement en option installé (seulement l'équipement en option ne nécessitant pas d'outils). 2. Essuyez les différentes pièces à l'aide d'un chiffon ou d'une brosse souple, d'agents de nettoyage ménagers ordinaires (pH = 6-8) et d'eau chaude.

  • Page 51: Après L'utilisation

    Après l’utilisation Veillez à le remettre le manuel d'utilisation en même temps 9 Après l’utilisation que le produit. 9.1 Stockage Si un dommage ou un dysfonctionnement est détecté, ne réutilisez pas le produit. IMPORTANT ! Risque d'endommagement du produit 9.3 Mise au rebut –...

  • Page 52: Dépannage

    Küschall® K-Series 10 Dépannage 10.1 Informations de sécurité Un usage quotidien, des réglages ou encore des modifications du fauteuil roulant risquent d'occasionner des défauts. Le tableau ci-dessous indique comment identifier les défauts et les corriger. Certaines des actions répertoriées doivent être effectuées par un technicien qualifié.

  • Page 53: Identification Et Résolution Des Pannes

    Dépannage 10.2 Identification et résolution des pannes Défaillance Cause possible Action Le fauteuil roulant ne se Pression des pneus incorrecte sur une roue Corrigez la pression des pneus, → 11.2 Pneus, déplace pas en ligne droite arrière page 56 Un ou plusieurs rayons sont cassés Remplacez les rayons défectueux, →...
  • Page 54 Küschall® K-Series Défaillance Cause possible Action Les freins de stationnement Pression des pneus incorrecte sur un ou sur Corrigez la pression des pneus, → 11.2 Pneus, réagissent de manière les deux pneus arrière page 56 insuffisante ou asymétrique Le réglage des freins de stationnement est Corrigez le réglage du frein de stationnement, →...

  • Page 55: Caractéristiques Techniques

    Caractéristiques Techniques 11 Caractéristiques Techniques Profondeur d’assise 350 – 525 mm, par incréments de 25 mm 11.1 Dimensions et poids Angle du dossier 74°/78°/82°/86°/90°/94° Longueur de jambe 290 – 480 mm, par incréments de 10 mm Hauteur siège à sol 450 –...

  • Page 56: Pneus

    Küschall® K-Series 11.2 Pneus Stabilité statique en 7° montée La pression idéale dépend du type de pneu. 20° Stabilité statique Le tableau qui suit est fourni à titre indicatif. Si le pneu latérale utilisé n'est pas répertorié dans la liste, reportez-vous au Angle du plan d’assise 0°...

  • Page 57: Matériaux

    Caractéristiques Techniques Tous les composants sont recouverts d'un revêtement ATTENTION ! protecteur ou sont résistants à la corrosion. – La pression des pneus doit être équivalente dans les deux roues afin d'éviter une réduction 11.4 Conditions ambiantes du confort de conduite, de préserver l'efficacité des freins de stationnement et de faciliter la Stockage et Utilisation...
