dirna Bergstrom bycool COMPACT 1.4 DAF Instructions De Montage page 6

COMPACT 1.4
ES

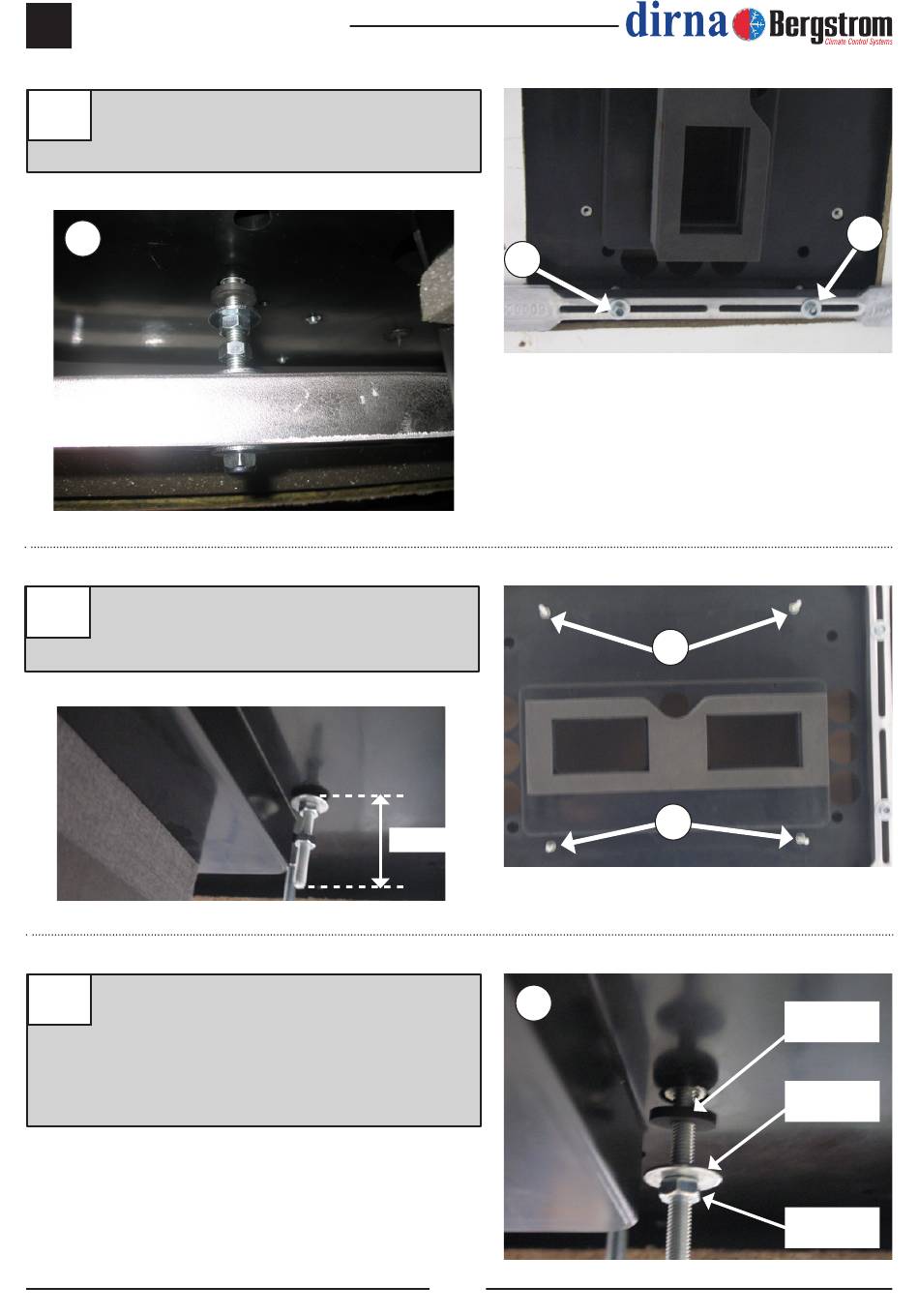

Colocar (2) soportes sujeción, con (1) arandela
8
y (1) tuerca autoblocante M8, sin llegar a
apretar.
8
Roscar 10 mm (4) espárragos M6 x 80, donde
9
se indica, según distancia (D) del esquema
del punto 16.
Colocar (1) arandela Ø6 de goma, (1) arandela
10
plana Ø6 ala ancha y (1) tuerca M6, sobre
cada uno de los espárragos de M6. Apretar
tuerca, a continuación apretar tuerca hasta
que la arandela de ogma quede un poco
oprimida.
8
(D) 70 mm
10
6
Air conditioning for vehicles
9
9
Tuerca M6
8
Arandela
goma
Arandela
ala ancha
