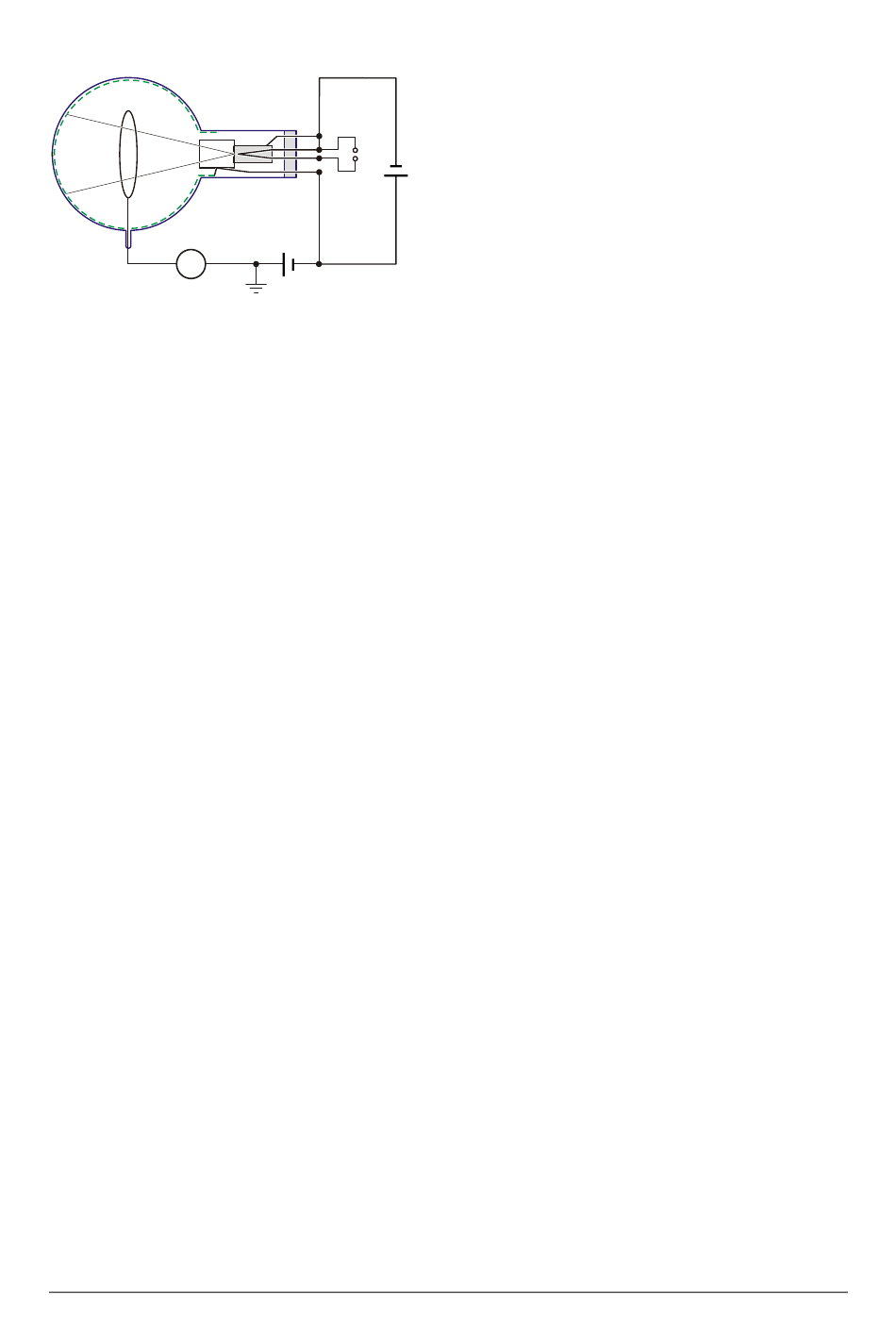

Schéma de branchement
R
A
pA
R : Bague collectrice
A : Anode
C : Cathode
7.2 Montage expérimental avec l'unité de
commande pour tubes à potentiels
critiques
Engagez le tube dans le support pour tube.
Raccordement de la tension de chauffage U
Raccordez la douille F3 du support pour
tube au pôle positif de la sortie du bloc
d'alimentation continue et F4 au pôle
négatif. (voir Fig. 1)
Raccordement de la tension d'accélération U
Raccordez la douille C5 du support pour
tube au pôle négatif de la sortie V
de commande ainsi qu'au pôle négatif du
bloc d'alimentation continue.
Raccordez la douille A1 au pôle positif de la
de l'unité de commande.
sortie V
A
Raccordement de la tension de la bague collec-
trice U
.
R
Coiffez le tube de sa protection, poussez celle-
ci avec son bord replié dans le logement du
support de tube de façon à ce que le tube soit
entièrement dans la protection. Puis raccordez
le tout à une douille de masse de l'unité de
commande.
Raccordez le cordon de raccordement du
collecteur à l'entrée BNC de l'unité de com-
mande.
Insérer la pile dans son logement en
respectant la polarité.
Relier le pôle positif de la sortie V
commande au pôle négatif de la pile AA 1,5 V.
Raccordez le pôle positif de la batterie de
1,5 V à une douille de masse de l'unité de
commande.
Note :
La tension de collecteur est maintenant positive
comme cela est requis pour l'enregistrement de
la courbe de flux d'électrons. Les valeurs
mesurées pour le courant sont dans ce cas
négatives.
C
U
F
U
U
R
.
F
.
A
de l'unité
A
de l'unité de
A
Pour diviser par deux la tension de collecteur, le
pôle Plus de l'unité de commande peut être
connecté au port B de l'unité à pile.
Pour enregistrer la courbe de flux ionique, on
inverse la polarité de la pile afin d'atteindre une
tension de collecteur négative. Les valeurs
A
mesurées pour le courant sont alors positives.
Réalisation de l'expérience avec le 3B
7.2.1
TM
NETlog
Réglez une tension minimale d'environ 10 V
à la sortie V
A
tension maximale d'environ 35 V ; ce qui se
fera en utilisant l'interface 3B NETlog™ et
en mesurant les tensions très faibles (de
l'ordre de 1 000) soit entre la douille 3 et la
masse, soit entre la douille 4 et la masse.
Les valeurs de tension peuvent également
être réglées au moyen d'un multimètre.
Connectez
l'ordinateur.
Raccordez la sortie Fast 1 de l'unité de
commande à l'entrée A et la sortie Fast 2 à
l'entrée B de l'interface 3B NETlog™. (voir
Fig. 2)
Lancez
l'interface
démarrez
3B NETlab™.
Sélectionnez « Laboratoire de mesures »,
puis créez un nouvel enregistrement.
Sélectionnez les entrées analogiques A et B,
puis toujours au mode de tension en continue
(VCC) la plage de mesures 200 mV pour A et
la plage de mesures 2 V pour B.
Saisissez la formule I = -667 * « Input_B »
(unité pA).
Sélectionnez une plage de mesures égale à
50 µs, un temps de mesure égal à 0,05 s et
un mode égal à Standard.
À l'entrée A, activez un déclenchement à
front montant (20 %).
Réglez une tension de chauffage de 3,5 V
sur le bloc d'alimentation continue.
Démarrez l'enregistrement des valeurs à
mesurer.
Établissez le diagramme où la valeur
« temps relatif en s » est attribuée à l'axe X
et la valeur I à l'axe Y.
Afin d'affiner la courbe des mesures,
procédez à plusieurs enregistrements de
valeurs en augmentant à chaque mesure
légèrement la tension de chauffage et ainsi
optimiser les tensions d'accélération U
minimale et maximale.
Dans le spectre, identifiez le pic 2p
16,6 eV, puis déterminez sa position t
3
de l'unité de commande et une
l'interface
3B
NETlog™
3B NETlog™,
le
programme
informatique
à
puis
A
5
1
3S
à
sur
1
