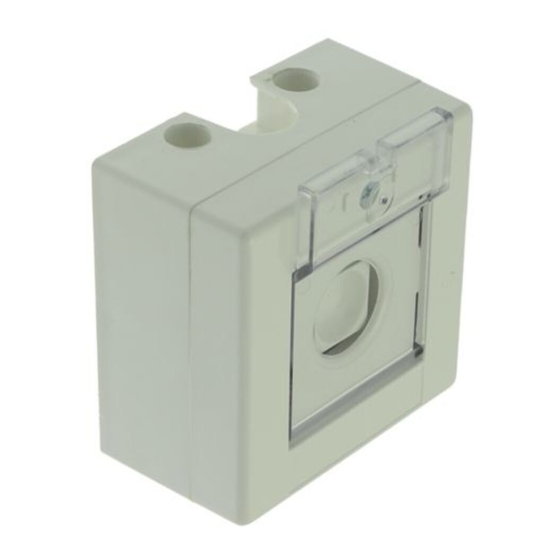

- Page 1 DET-RARB Bouton d’Appel d’Urgence Radio Guide d’Installation...
- Page 2 Fig 1 Page 2...
- Page 3 Fig 2 Page 3...
- Page 4 Fig 3 Page 4...
- Page 5 Fig 4 Page 5...
- Page 6 1. Introduction DET-RARB est un bouton d’appel d’urgence radio qui peut être utilisé avec les récepteurs 762R & 768R et les centrales d’alarme I-ON. Le produit a été conçu pour permettre un appel d’urgence discret. C’est un émetteur deux canaux car le produit est auto-protégé...
- Page 7 Portée Radio Après avoir décider de l’emplacement de l’émetteur et du récepteur et avant de fixer les produits nous vous conseillons d’effectuer des essais de portée Radio afin de fiabiliser votre installation. Votre récepteur ou votre centrale d’alarme intègrent un mesureur de champ. Référer vous à la documentation de ces produits.
- Page 8 Note: Attention certains vitrages isolants sont particulièrement résistants à la propagation des ondes radio. 3. Installation Voir la Figure 1. Les chiffres entre parenthèse font référence aux éléments listés ci-dessous: 1. Vis de fermeture. 2. Couvercle. 3. Support étiquette. 4. Autoprotection. 5.
- Page 9 5. insérer la pile lithium de 3V (référence CR2477N), voir Figure 3. Assurez vous que le coté positif soit dans la bonne position, un + est gravé sur la pile. Le voyant rouge doit clignoter brièvement lors de l’insertion de la pile. Apprentissage 1.
- Page 10 4. Maintenance L’émetteur doit être testé réguliérement et au minimum une fois par an: - Examiner l’état du boitier - Tester l’émetteur et le système complet - Nettoyer à l’aide d’un chiffon humide - Vérifier les portées radio sur les récepteurs - Remplacer les piles lorsque le système le signale.
- Page 11 5. Spécifications Techniques Référence DET-RARB Dimensions 85mm x 85mm x 52mm (HxLxP) Poids 0.17kg Matière du boitier Résine Thermoplastique Environmental Class Pile 3V Lithium Renata CR2477N Autonomie Pile 24 mois en usage standard Fréquence Radio 868.6625MHz FM bande étroite Portée Radio 100 mètres en champ libre.
- Page 12 Equipemets Compatibles EXP-R10/R30 Extension radio pour I-ON10/30/50/160 I-ON16 Centrale Radio 16 détecteurs I-ON40 Centrale Mixte 16 zones filaires 24 détecteurs Radio. 768REUR-50 Récepteur Radio 8 canaux extensibles à 32 762REUR-00 Récepteur Radio 2 canaux 07510RFR-00 Centrale Radio 32 détecteurs Page 12...
- Page 13 Les caractéristiques indiquées dans le présent document peuvent être modifiées à tout moment pour des raisons techniques, normatives, réglementaires ou économiques. Elles ne constituent en aucun cas un engagement de Eaton. © 2015 Eaton Tous droits réservés Eaton est une marque déposée.
- Page 14 Page 14...
- Page 15 Page 15...
- Page 16 Page 16...
