EcoSystem
TM
ATTENTION : Veuillez lire ce guide avant l'installation
Contenu
Caractéristiques nominales
Explication du numéro de modèle
Vue générale
Barre d'alimentation EcoSystem
et montage du boîtier
Câblage de tension de secteur
Câblage de la barre EcoSystem
Entrée d'urgence
Entrées de contact fermé optionnel
Essais et Dépistage de fautes
Garantie et Contacts

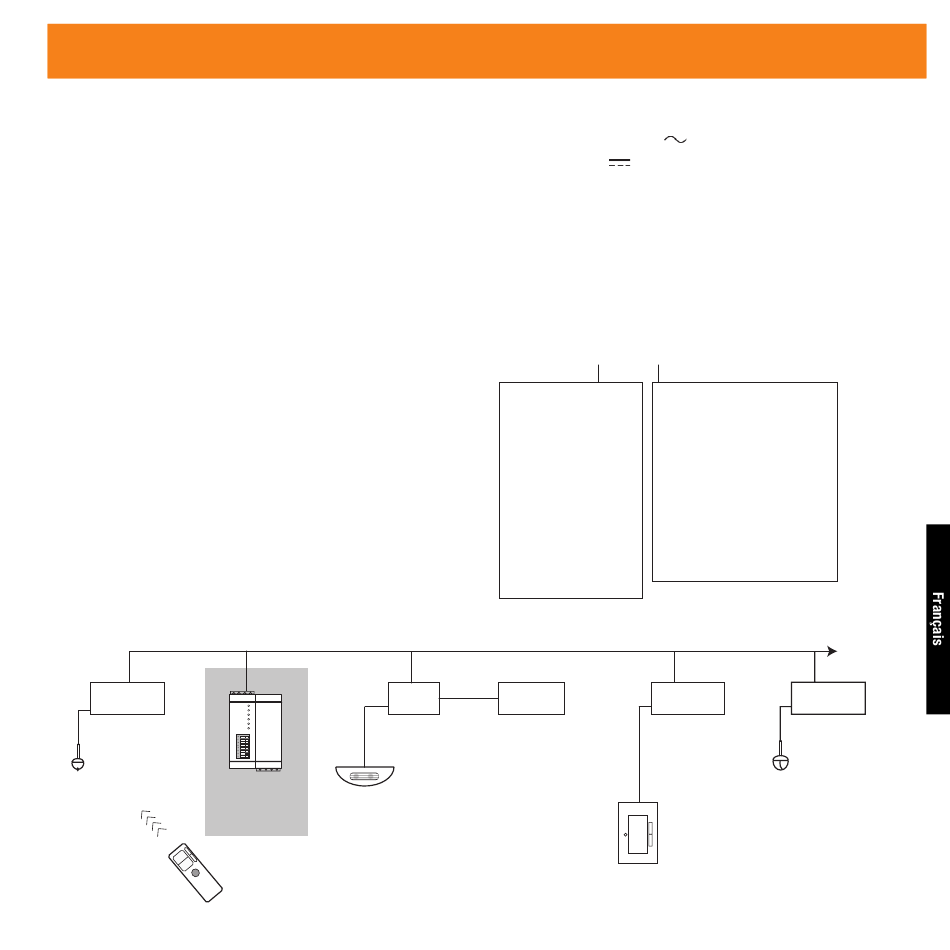

Barre EcoSystem
Ballast
EcoSystem
Récepteur IR
d'alimentation*
(CS-1L démontré)
EcoSystem
Guide d'installation de la Barre d'alimentation
TM
| Guide d'installation de la Barre d'alimentation
Module
EcoSystem
EcoSystem
Barre
Détecteur
d'occupation
Éclairage à distance
*Ne compte pas parmi les ballasts ou modules de la barre EcoSystem
Caractéristiques nominales de tous les modèles :
• Entrée : 100 - 277 V
• Sortie : 18 V
1
– Environnement d'exploitation : 0 - 40 °C (32 - 104 °F),
1
< humidité relative 90%, sans condensation
2
3
4
5
Explication du numéro de modèle
6
CS - __ - __
7
9
L : Alimente
12
1 Barre
EcoSystem
2L : Alimente
2 barres
Ecosystem
indépendantes
Ballast*
Eco10
ou
TM
HiLume
TM
180 mA 50 / 60 Hz
250 mA (par barre) max
CM : L'unité n'est pas
expédiée avec le
boîtier
WM : L'unité est pré
monté dans un
boîtier de 203 x 203
x 102 mm ou plus
gros, répertorié UL
Ballast
Ballast
EcoSystem
EcoSystem
Capteur de
lumière du jour
Clavier
Aux ballasts
additionnels
et modules
(jusqu'à 64 au
total)
