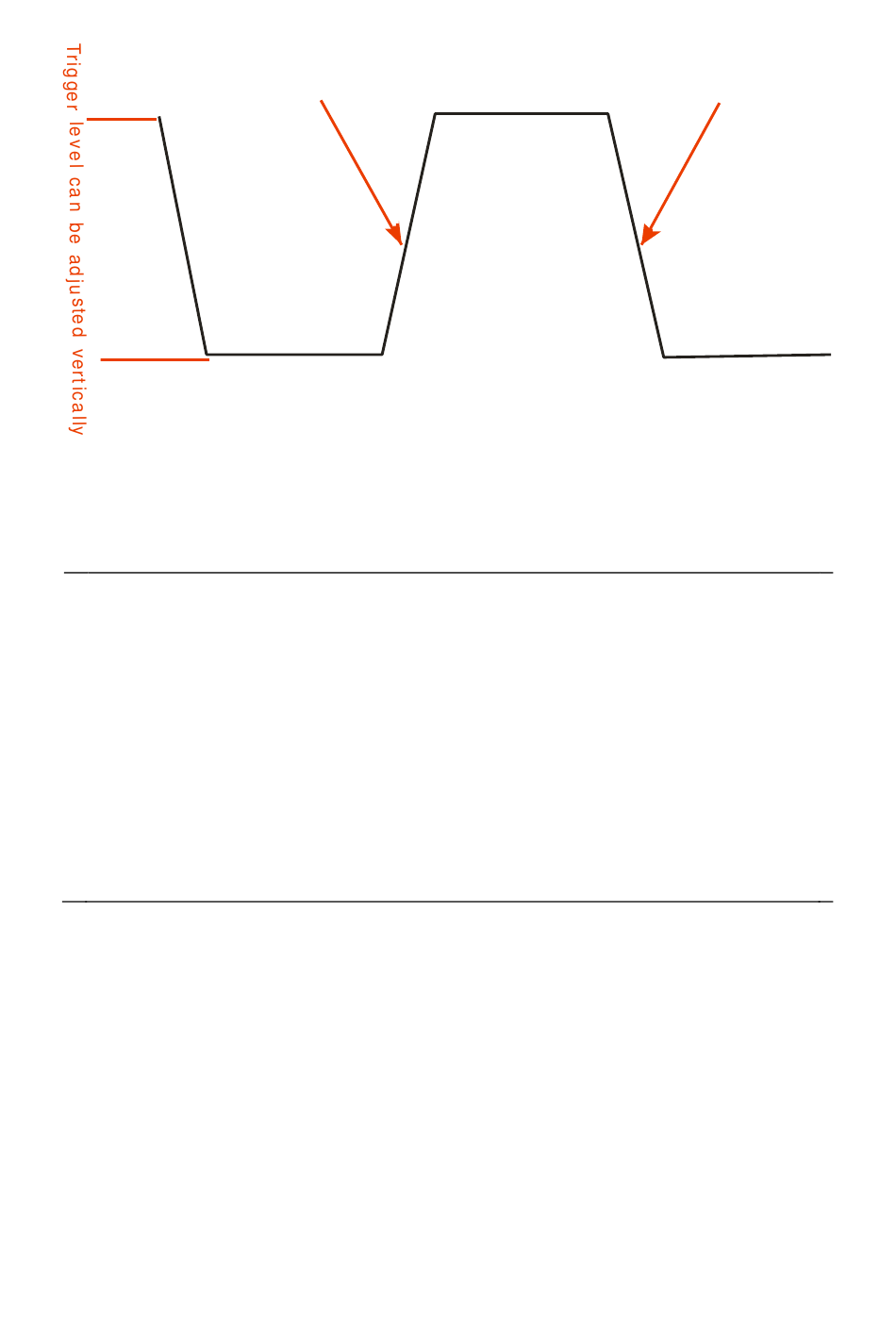

Figure 3.29 – Schéma d'un front montant et descendant
NOTE: Appuyez sur « SINGLE » si vous souhaitez que l'oscilloscope
capture une forme d'onde unique.
Le couplage de déclenchement affecte seulement le signal qui passe
par le système de déclenchement. Il n'affecte pas la passe bande ou
le couplage du signal affiché à l'écran.
Les déclenchements sur signaux de synchronisation horizontale
(ligue) se font sur fronts descendant. Si les signaux utilisent des
synchronisations inversées (fronts montant), utilisez l'inversion de
polarité.
Déclenchement Holdoff
Pour produire un affichage stable de formes d'ondes complexes, utilisez la
fonction de déclenchement Holdoff. Holdoff est le laps de temps qui
s'écoule entre le moment où l'oscilloscope détecte un déclenchement et
le moment où il est prêt pour le déclenchement suivant. L'oscilloscope ne
se déclenchera pas pendant le temps Holdoff. Pour un train d'impulsions,
vous pouvez ajuster ce temps de manière à ce que l'oscilloscope
déclenche seulement à la première impulsion du train.
Rising edge
Falling edge
