les curseurs restent affichés (sauf si l'option « Type » est sur
la position OFF) mais ne sont plus modifiables.
DISPLAY (affichage): Appuyez sur la touche DISPLAY pour
ouvrir le menu d'affichage. Vous pouvez utiliser ce menu
pour régler la persistance, afficher les styles de formes
d'ondes et de réticule.
UTILITY (utilitaire): Appuyez sur le bouton « Appuyez sur »
pour ouvrir le menu utilitaire. Vous pouvez utiliser ce menu
pour configurer les fonctionnalités de l'oscilloscope, tels que
les sons, la langue, le compteur etc. Vous pouvez aussi avoir
un aperçu sur l'état du système et mettre à jour le logiciel.
DEFAULT SETUP (configuration par défaut): Appuyez sur la
touche DEFAULT SETUP pour restaurer les paramètres
d'usine de l'oscilloscope.
HELP: Accès à l'aide en ligne.
AUTO: Appuyez sur la touche AUTO pour régler
automatiquement les contrôles de l'oscilloscope de façon à
produire un affichage exploitable des signaux d'entrée.
RUN/STOP: Appuyez sur la touche RUN/STOP pour acquérir
des formes d'onde de manière continue ou bien pour
stopper l'acquisition.
Note: Si l'acquisition de forme d'onde est arrêtée (en
utilisant la touche RUN/STOP ou SINGLE), utilisez le bouton
TIME/DIV pour amplifier ou compresser la forme d'onde.
SINGLE: Appuyez sur la touche SINGLE pour l'oscilloscope
acquière une forme d'onde unique puis s'arrête.

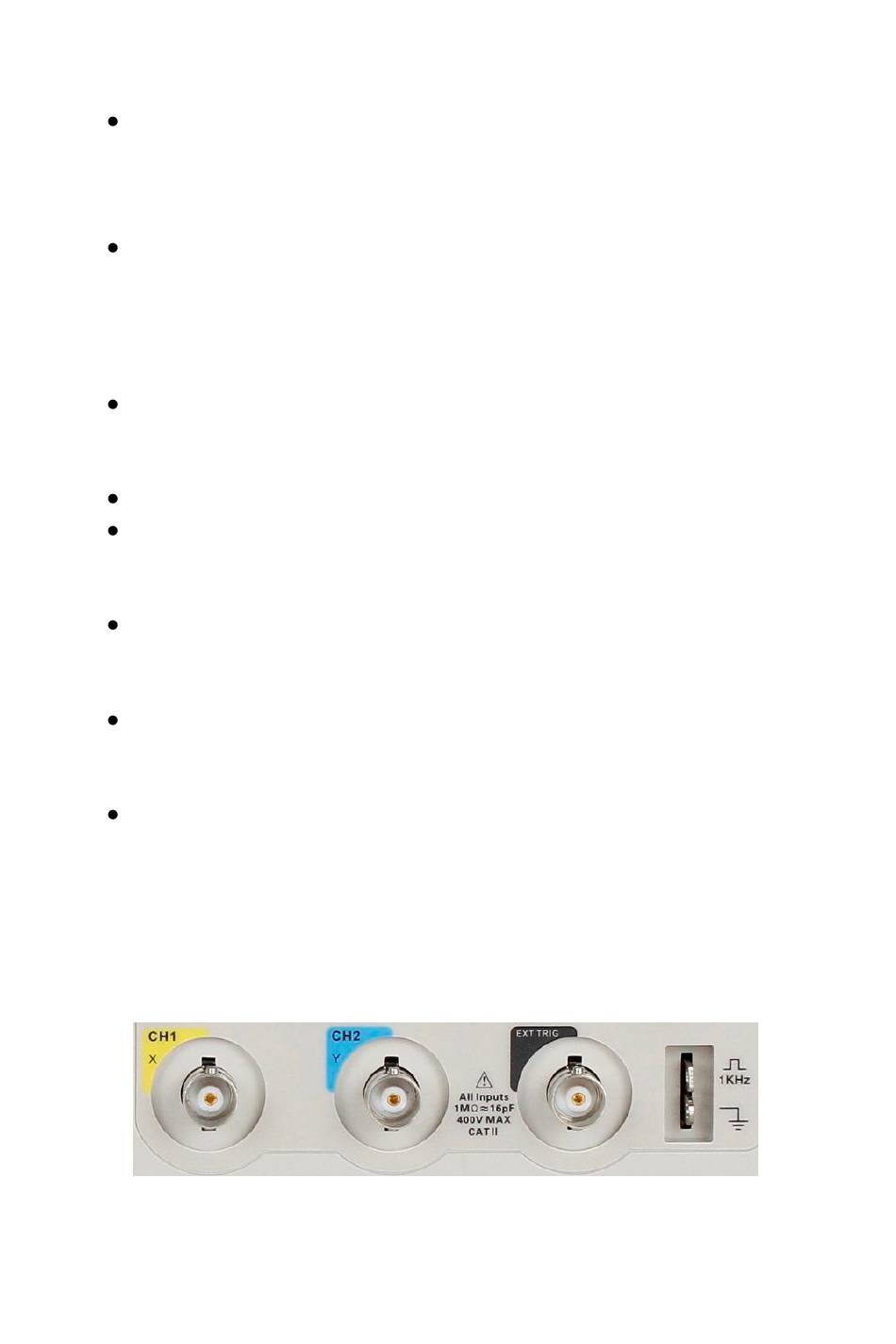

3.2 Connecteurs

Figure 3.2 – Connecteurs
