4.1.2 Démontage des cache-bornes
4.1.3

Montage sur rail

24

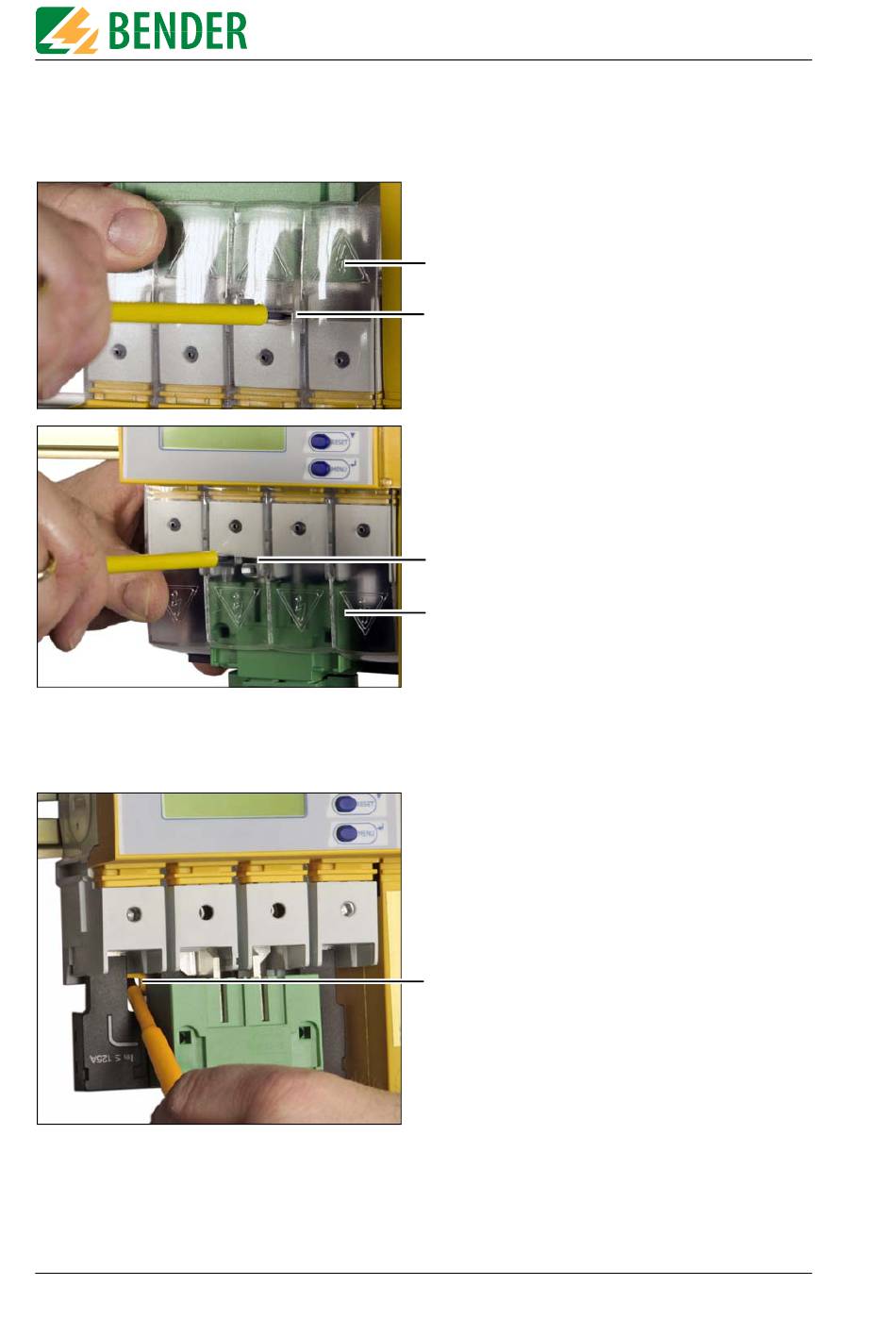

1. Repoussez le crochet d´arrêt (B) vers le
milieu du cache-bornes supérieur et
inférieur (A) à l´aide d´un tounevis.
2. Retirez le cache-bornes.
A
B
B
A
1. Placez l´ATICS® sur le bord supérieur du
rail.
2. Tirez le coulisseau de verrouillage inférieur
jaune (C) vers le bas à l´aide d´un tournevis
et encliqueter l´ATICS® en exerçant une
légère pression. Vérifiez en tirant légère-
ment à la base du boîtier si le
coulisseau de verrouillage est bien
encliqueté.
C
3. Serrez toutes les bornes même celles qui
ne sont pas utilisées avec des vis tête six
pans creux.
Couple de serrage : 5 Nm.
4. Fixez le cache-bornes inférieur
Installation et branchement
