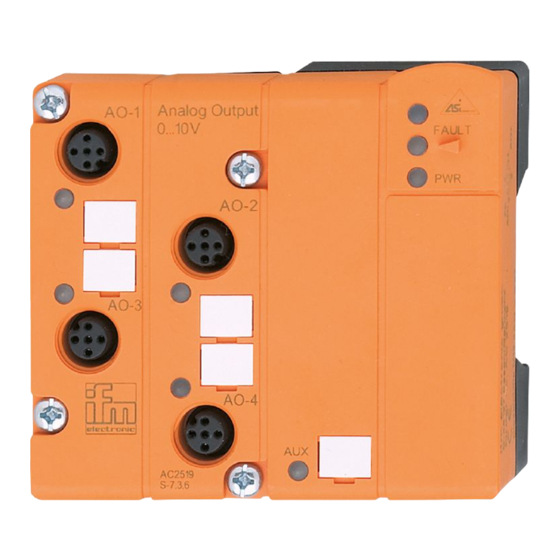

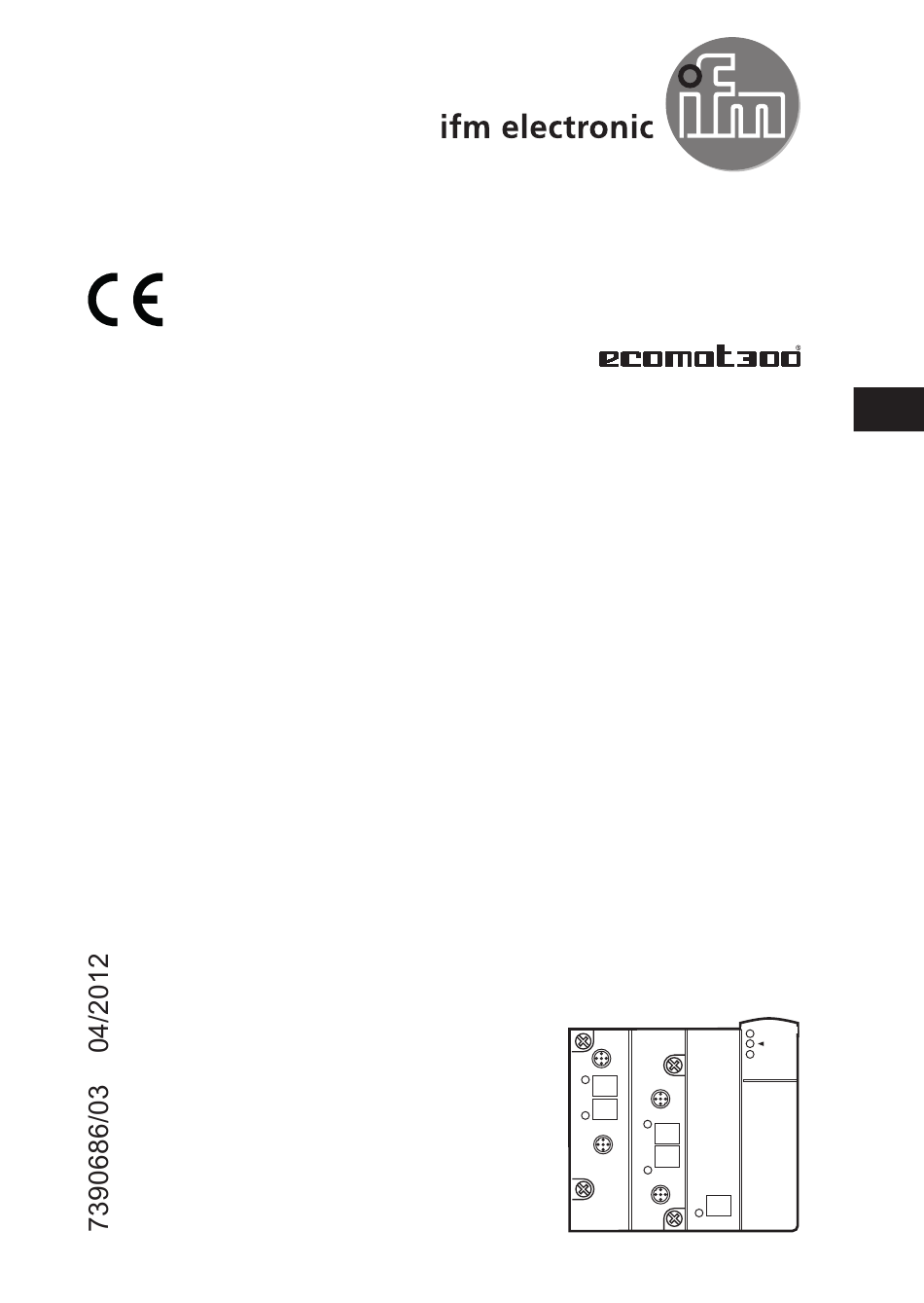

- Page 1 Notice d'utilisation Module AS-i AC2518 AC2519 AC2568...
-
Page 2: Table Des Matières
Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������3 4 Adressage ������������������������������������������������������������������������������������������������������������4 4�1 Embases de câblage sans prise d'adressage �����������������������������������������������4 4�2 Embases de câblage avec prise d'adressage �����������������������������������������������4 4�3 Adressage infrarouge ������������������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������4 6 Raccordement électrique �������������������������������������������������������������������������������������4 6�1 Schéma de branchement ������������������������������������������������������������������������������5 6�2 Modules analogiques AC2518, AC2568 (0���20 mA) ������������������������������������6... -
Page 3: Remarque Préliminaire
1 Remarque préliminaire ► Action à faire > Retour d'information, résultat Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations� Information Remarque supplémentaire� 2 Consignes de sécurité • Avant la mise en service de l'appareil, lire la notice d'utilisation� S'assurer que le produit est approprié... -
Page 4: Adressage
• 1 µA (AC2518, AC2568) ou 1 mV (AC2519) • Particularité AC2568 : vis en acier inox, joint en Viton 4 Adressage 4.1 Embases de câblage sans prise d'adressage ► Affecter une adresse libre entre 1 et 31 avec l'unité d'adressage AC1154� A la livraison, l'adresse est 0�... -
Page 5: 6�1 Schéma De Branchement
► Mettre l'installation hors tension� ► L'appareil analogique est raccordé à l'interface AS-i via EMS standardisé (alimentation via AS-i) ou via E-EMS (alimentation en tension externe 24 V TBTP)� Pour une alimentation externe en 24 V TBTP, ► monter une embase pour câble plat avec alimentation externe (AC5003, AC5010)�... -
Page 6: 6�2 Modules Analogiques Ac2518, Ac2568 (0
6.2 Modules analogiques AC2518, AC2568 (0...20 mA) 6.2.1 Raccordement d'un actionneur 2 fils avec sortie courant broche 1 AO+ sortie analogique broche 2 non raccordée (n�c�) broche 3 AO- sortie analogique 0 V broche 4 non raccordée (n�c�) broche 5 terre fonctionnelle 6.2.2 Consignes de raccordement aux bornes 0 V ►... -
Page 7: 6�3 Module Analogique Ac2519 (0
AC2xxx 1: Variateur de fréquence ► Comme remède utiliser deux modules de sortie courant� 6.3 Module analogique AC2519 (0...10 V) 6.3.1 Raccordement d'un actionneur 2 fils avec sortie tension broche 1 AO+ sortie analogique broche 2 non raccordée (n�c�) broche 3 AO- sortie analogique 0 V broche 4 non raccordée (n�c�) -
Page 8: Paramétrage
7 Paramétrage Bit de paramètres / Désignation Descriptif 1 surveillé surveillance profil 7�3 (chien de garde) 0 non surveillé 1 réservé non utilisé 0 réservé 1 affichage d'erreurs actif défaut périphérie 0 affichage d'erreurs inactif 1 réservé non utilisé 0 réservé 8 Etendue de mesure ►... -
Page 9: 8�3 Temps De Transmission Des Valeurs Analogiques
8.3 Temps de transmission des valeurs analogiques D'une part le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux numériques en signaux analogiques dans le module AS-i et d'autre part du temps de transmission via l'interface AS-i� Le temps de conversion des signaux numériques est d'env�... -
Page 10: Fonctionnement
9 Fonctionnement ► Vérifier le bon fonctionnement de l'appareil� Affichage par LED : LED PWR verte allumée Alimentation en tension AS-i ok LED AUX verte allumée Tension 24 V externe appliquée LED AO1���AO4 jaunes allumées Signal analogique dans la plage de mesure ou aucun actionneur raccordé�... -
Page 11: Maintenance, Réparation Et Élimination
10 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien� S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur� 11 Données techniques Données techniques et informations supplémentaires à www�ifm�com� 12 Schéma d'encombrement...
